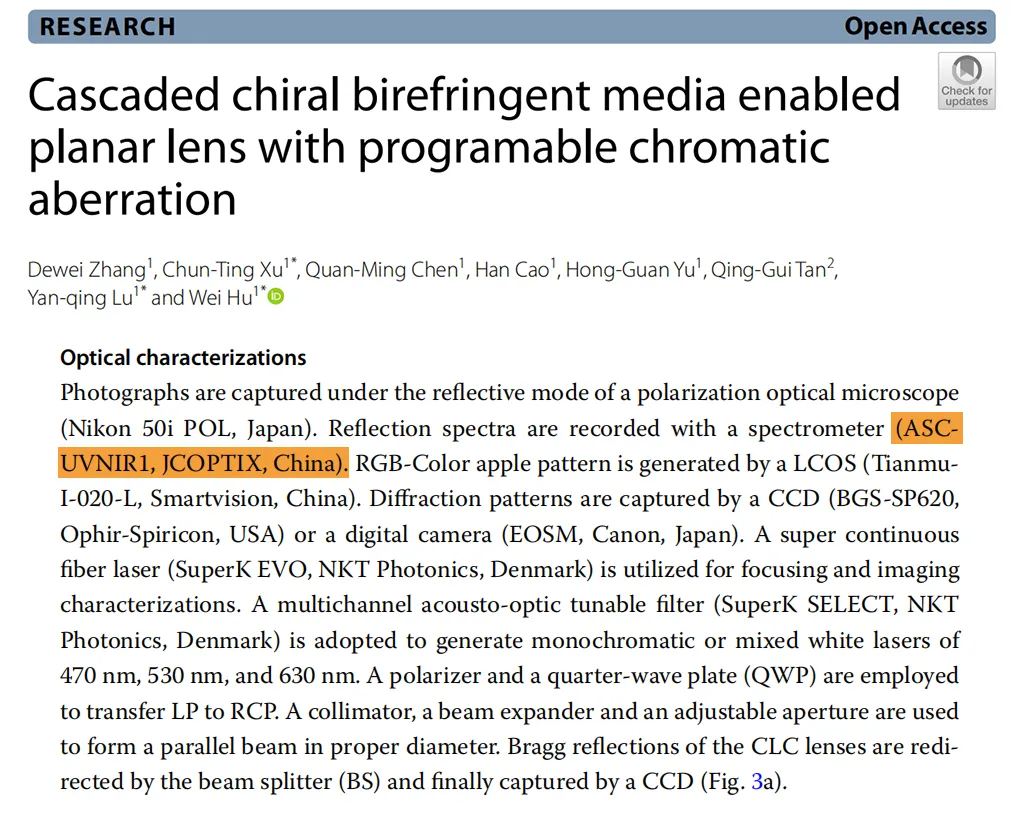

2024年5月6日，TOP期刊《PhotoniX》（IF：16.5）在線發表了南京大學胡偉教授、陸延青教授團隊以“Cascaded chiral birefringent media enabled planar lens with programable chromatic aberration”為題的研究成果（PhotoniX 5, 17 (2024)）。研究團隊提出以頻率合成相位工程策略來實現平面光學元件的色差與功能編輯：通過合理設計頻率相前矩陣，疊加多個不同螺距和取向設定的膽甾相液晶層來實現對不同頻率分立的空間相位編碼，從而實現任意色散定制甚至分頻功能化。研究過程中使用了晶萃光學JCOPTIX提供的緊湊型光纖光譜儀測試反射光譜。

研究背景

光因其多維性和并行性被廣泛應用于光通信、光計算和信息顯示等領域。平面光學元件因其結構緊湊、重量輕等優點而備受關注。平面透鏡是其中的典型元件，通過對光干涉和衍射，從而實現聚焦、準直、成像和分束等功能。然而，由結構色散引起的色差阻礙了實際應用。不同光學系統對色散需求不同，攝影、天文和顯微觀測需寬帶消色差，而光譜儀、高光譜成像和彩色路由需大色差以更好地分離顏色。因此，探索有效的平面光學色差編程方案成為當務之急。

人們嘗試引入不同策略來解決這一問題。首先，引入額外的波長相關調制因子φ（λ）來實現平面光學器件的寬帶相位補償。其次，用單獨的相位對離散波長進行編碼，以實現等效的消色差。比如對三原色進行濾波，分別進行相位調制，然后重新混合以消除色差。最近，通過優化透鏡相位分布中的光譜自由度或引入光頻域相干優化，制造了寬帶消色差透鏡。盡管取得了諸多令人矚目的進展，但仍迫切需要探索對大尺寸、高效率和緊湊設計的平面透鏡實現可編程色散的新方法。液晶呈現出寬譜的光學各向異性，光控圖案化液晶取向技術的飛速發展使得液晶成為平面光學元件的絕佳選項。然而，基于微結構液晶的幾何相位元件也表現出強烈的波長依賴性色散。膽甾相液晶CLC具有周期性螺旋結構，表現出自旋選擇性布拉格反射。波段內的光被選擇性地反射和編碼，其幾何相位由CLC的初始方向決定，而波段外的光則透射并攜帶均勻的相位延遲。CLC這一自帶濾波特性的相位編碼能力有望實現對不同頻率的獨立相前調制。

研究亮點

頻率合成相位工程

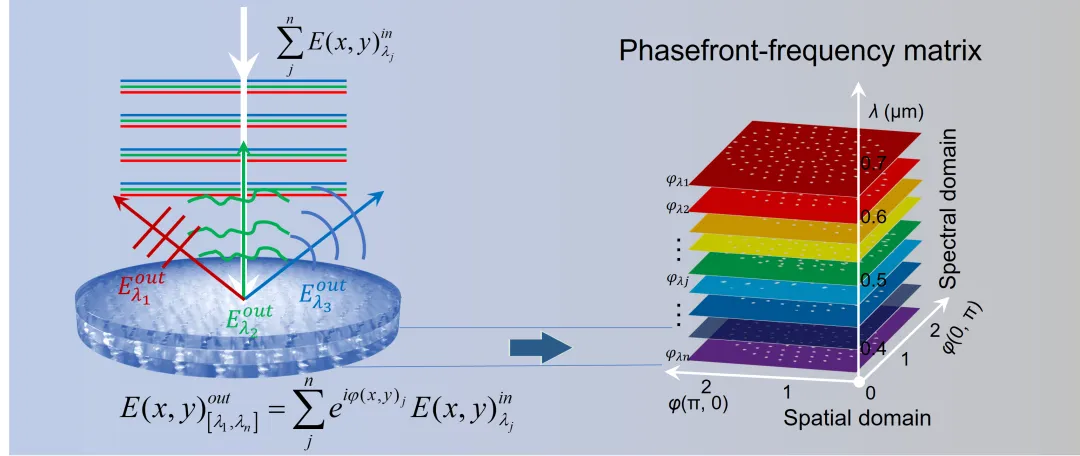

衍射透鏡的角光譜色散會導致不同顏色之間的焦距和像距發生變化，從而導致圖像中的顏色失真或模糊。為了解決這個問題，團隊提出了一種頻率合成相位工程框架。這個想法的要點是將不同的相前獨立編碼不同顏色，從而對色散進行編程，甚至實現對不同顏色光的功能自由設定。該框架可描述為：

其中 E(x, y)out表示輸出場，E(x, y)in表示輸入場，[eiφ(x, y)]是相前頻率矩陣，下標{λ1, λ2, …, λn}表示不同的波長。對于對角線元素eiφ(x, y)，不同的空間相位編碼在不同波長上。對于給定的E(x, y)in，通過合理的設計eiφ(x, y)，可以得到不同λ的均勻E(x, y)out。這就是消色差透鏡的設計原理。此外，E(x, y)out可以針對單個λ自由相位調制，從而實現對不同頻率的任意功能化。

1) 基于優化相前頻率矩陣的RGB消色差透鏡

圖1a（左）描述了傳統衍射透鏡的負色差。團隊通過優化相位前頻率矩陣設計了一種消色差平面透鏡，如圖1a（右）所示。他們將透鏡的雙曲相位改寫為f = R2/2λ-λ/2，并繪制了圖1b，其中λ和f分別表示波長和焦距。相對于中心的第一個2π相位變化的徑向距離定義為特征尺寸R。圖1b生動地揭示了f對λ和R的依賴性。黃色虛線表示R = 375 μm的傳統衍射透鏡的負色差（CA）。紅色虛線標記了f = 132 mm的色差校正（CAC）線。通過適當校正不同λ的R，該設計可以實現消色差。簡言之，以三原色作為示例，固定f (λ_R) = f ( λ_G) = f (λ_B) = 132 mm (λ_R = 630 nm, λ_G = 530 nm, λ_B = 470 nm)，然后將校正后的φ_{(R, λ)}分別編碼為R、G和B（圖 1c）。CLC為頻率合成相位工程提供了理想平臺。只有反射帶內的光被選擇性地編碼幾何相位。因此，CAC設計可以通過堆疊具有特定螺距和圖案化初始螺旋方向的三個CLC層來實現（圖1d）。從理論上講，頻率合成相位工程適用于平面透鏡的任意色差編程。例如，色差增強（CAE）透鏡，如圖1b中的黑色虛線所示，可以通過引入與λ變化相反的R來實現。

圖 1.消色差透鏡的相前頻率矩陣優化

2) RGB消色差成像

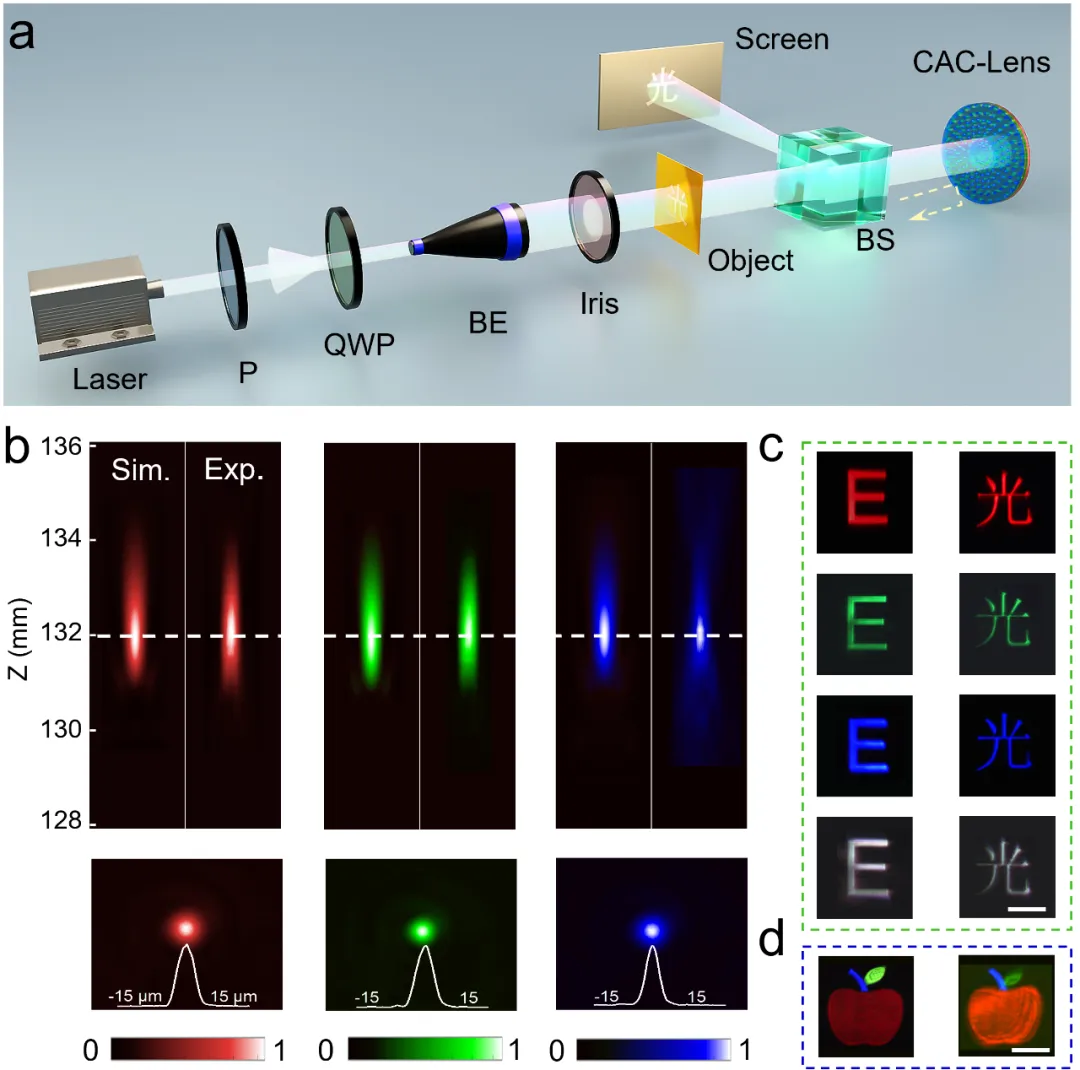

圖2a展示了用于表征級聯CLC透鏡的聚焦和成像性能的光學設置。首先，檢測RGB光的焦距f。x-z平面的縱向強度分布顯示共焦距132 mm，這與FDTD模擬一致（圖2b）。點擴散函數表明，RGB光的半峰全寬（FWHM）分別為18 μm、16 μm和15 μm。為驗證CLC CAC透鏡的消色差白光成像效果，與寬帶CLC透鏡進行了對比。結果顯示，當RGB光入射時，字母“E”和漢字“光”在同一像面以相同尺寸清晰成像，同時清晰顯示相應的白光圖像（圖2c）。相反，寬帶CLC透鏡表現出明顯的色散模糊。此外，該團隊還驗證了彩色成像，結果顯示所提出的CLC CAC透鏡的彩色成像性能與商用雙膠合透鏡相當。

圖 2. RGB消色差成像結果

3) 色差增強變焦成像

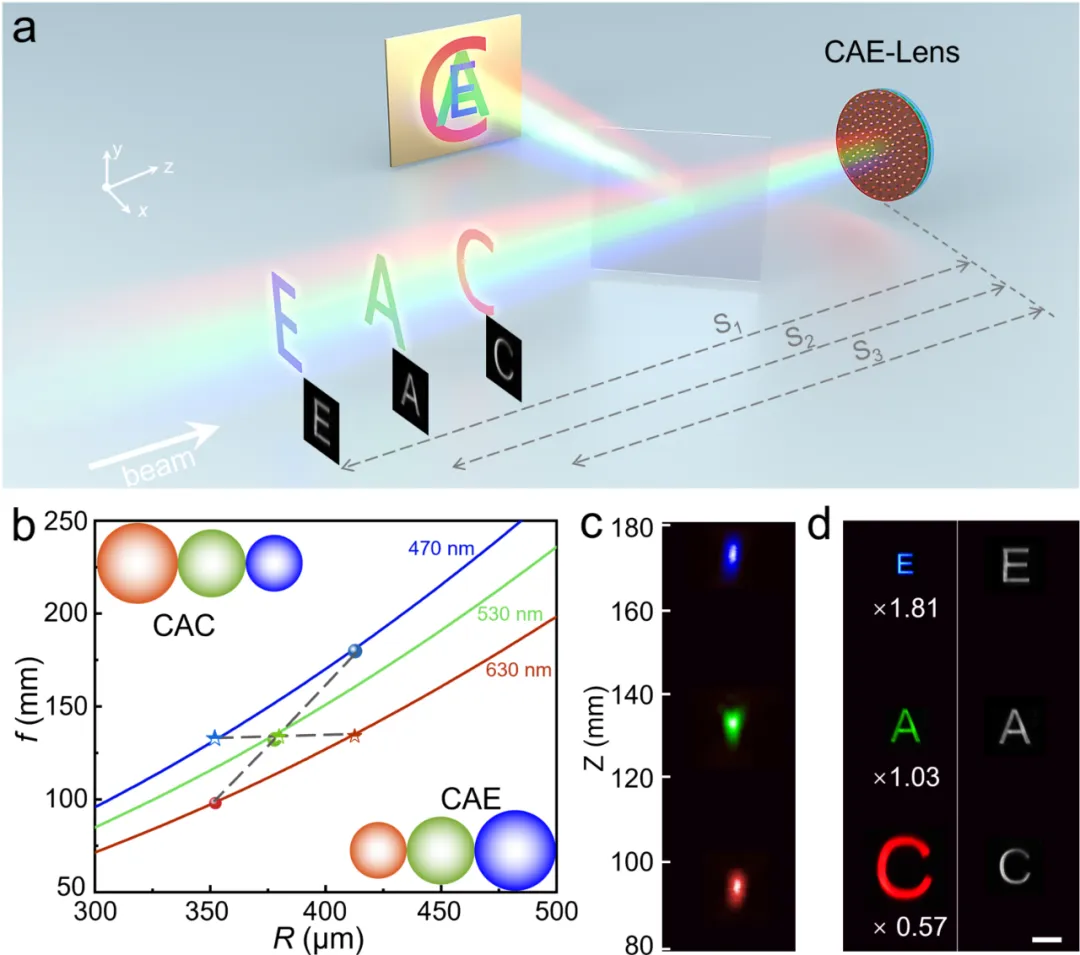

與CAC透鏡的RGB消色差成像相比，CAE透鏡增強了色差，因此只需改變照明波長即可實現變焦成像。如圖3a所示，字母C、A和E的掩碼分別放置在不同位置。當改變?nèi)肷洳ㄩL時，CCD以不同的顏色和放大倍數清晰地捕獲不同字母的圖像。由于色差增強，RGB彩色光通過CAE透鏡聚焦在不同的焦距上。如圖3c所示，得到的f_R= 94 mm，f_G= 132 mm，f_B= 171 mm。顯然，RGB顏色在x-z平面上是完全分離的，根據CAE鏡頭的參數，捕獲圖像的波長和尺寸，可以精確重建物體的位置和大小（圖3d）。

圖 3. 色差增強變焦成像

4) 用于彩色路由的級聯離軸CLC透鏡

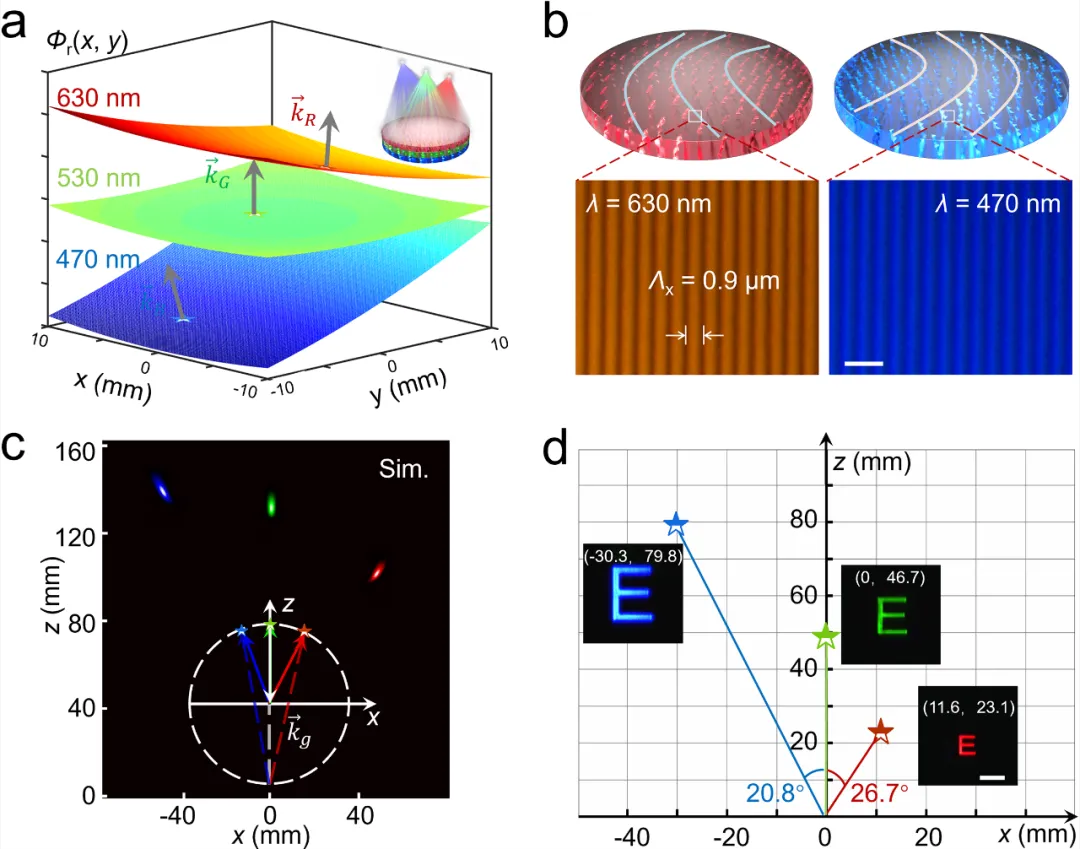

由于 E_out可針對單個λ自由調制，可任意編程不同頻率的功能化。在此，我們將偏振光柵的相位圖及其共軛相圖分別編碼到R和B通道。繪制了波長為630 nm、530 nm和470 nm的相位圖及相應的波矢。鏡頭尺寸設置為20 mm × 20 mm（圖4a）。采用級聯離軸CLC透鏡，RGB顏色的光束單獨聚焦在設計位置（圖4a，右上插圖）。圖4d顯示了級聯離軸CLC透鏡的空間多光譜成像。物體距離固定為184 mm，字母“E”的RGB彩色圖像以不同的放大倍率投射到預先設計的方向。

圖4.用于彩色路由的級聯離軸CLC透鏡

總結展望

該工作建立了一個頻率合成相位工程框架，將不同的空間相位編碼到各個頻率。通過設計相前頻率矩陣，賦予平面光學以任意色散定制和頻率分離功能。通過堆疊多個不同螺距和起始取向的CLC層，分別實現了CAC、CAE以及彩色路由平面透鏡，其具有尺寸大（直徑1英寸）、厚度薄（< 10 μm）、效率高（圓偏振時達85.3%）和不同顏色間串擾低等優點。這種方法釋放了平面光學的色散控制自由度，甚至實現了頻率解耦相位調制。然而，在透射/透反射模式擴展、主動工作模式、窄帶選擇性、偏振獨立性和任意功能化方面仍有改進空間，這也為液晶平面光學元件的后續發展指引了方向。

致謝

南京大學現代工學院2021屆博士生張德偉為論文第一作者，徐春庭博士、陸延青教授和胡偉教授為共同通訊作者，南京大學現代工學院陳全明博士、曹瀚、于宏冠、中國空間技術研究院譚慶貴研究員對本工作有重要貢獻。該研究受國家重點研發計劃、國家自然科學基金重點項目、國家國防科技工業穩定支撐基金和中央高校基本科研業務費的資助完成。作者特別感謝南京晶萃光學科技有限公司（JCOPTIX）、南京寧萃光學科技有限公司（NCLCP）提供的光學元件與液晶材料支持。
