直角棱鏡，材料：UVFS
- 適用于光束或圖像的90度偏轉和后向反射
- 185-2100 nm工作波段
- 未鍍膜的UVFS
- 產品介紹
- 曲線
產品說明
基于全內反射 (TIR)，直角棱鏡可作為 90° 反射鏡或 180° 后向反射鏡。除了入射面和出射面的反射損失之外，TIR 在非常寬的波長范圍實現了 100％ 的反射率。
紫外熔融石英是純度極高的合成非晶二氧化硅，在 185 至 2100 nm 的波長范圍內，具有最大透射率。這種無色的非晶石英玻璃兼具極低的熱膨脹系數和良好的光學性能，在紫外區域具有優異的透射率，同時不會在紫外光下發出熒光，而且耐輻射。與其他光學玻璃(如N-BK7)相比，紫外熔融石英在一定的波長下具有更低折射率，更低熱膨脹系數和更好的均勻性，適用于在深紫外波段需要比N-BK7更高透射率的應用。
除標準的無增透膜版本外，晶萃光學JCOPTIX還提供三種寬帶增透膜版本定制：400-700 nm、700-1100 nm、1100-1700 nm。如需棱鏡表面鍍膜或其他特殊要求，請聯系技術支持。
通用參數
光學元件材質 紫外熔融石英 | 工作波長 185-2100 nm |
通光孔徑 70% of Face Length and Width | 鍍膜 未鍍膜 |
尺寸公差 ± 0.2 mm | 角度公差 ± 3 arcmin |
拋光面數 3（三角面為精細打磨面） | 表面平整度（@633 nm） λ/10 |
表面光潔度（劃痕/麻點） 40/20 |

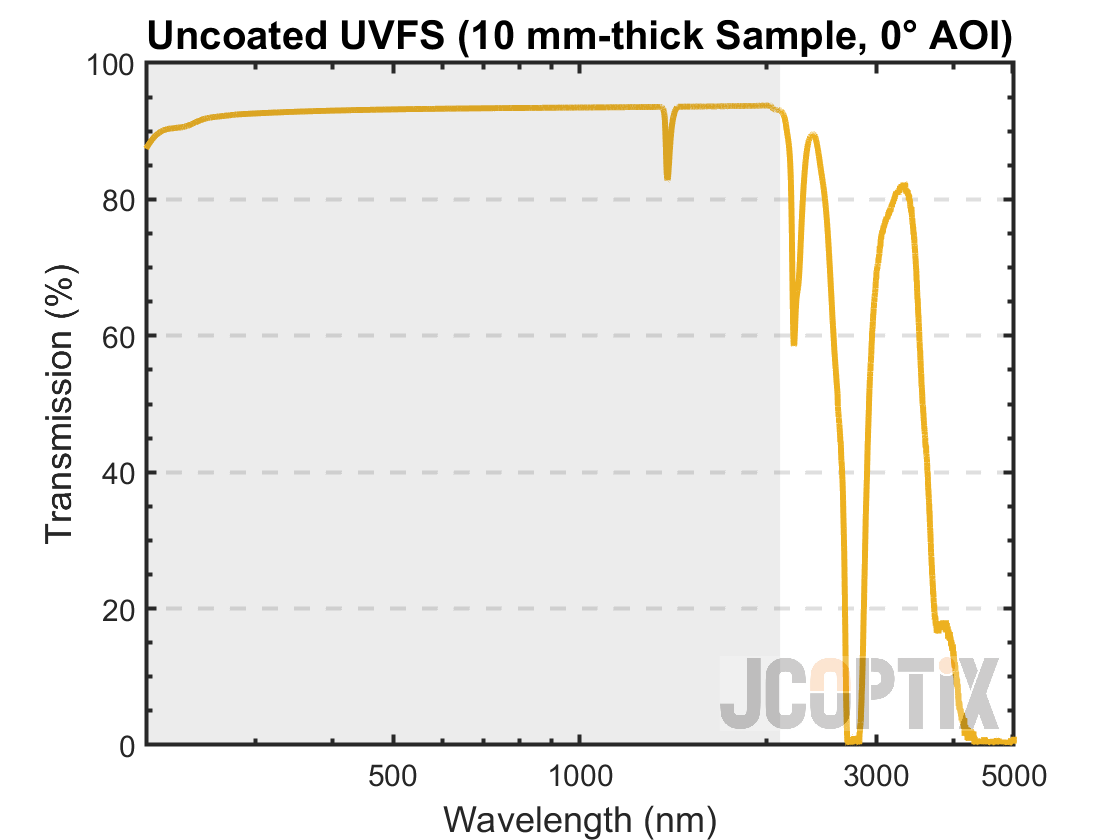

Uncoated UVFS Transmission
30 mm同軸立方體，用于棱鏡及分束立方
- 外形尺寸：41 mm × 41 mm × 41 mm
- 適配25.4 mm 分束立方體和25 mm直角棱鏡
- 側面帶4個SM1螺紋孔，底座帶M4螺紋孔
晶萃光學JCOPTIX提供的30 mm同軸立方體MCC3-C可用于安裝邊長 25.4或 25 mm 的立方體光學元件，如分束立方、直角棱鏡、直角棱鏡反射鏡等，可兼容30 mm同軸系統和自由空間光路。如需安裝5 mm、10 mm、12.7 mm或20 mm分束立方體可通過我們的MCC3-CA系列分束立方體轉接件進行安裝。光學元件或者轉接件通過同軸立方體內部的三角壓板上的三個1.5 mm HEX內六角螺釘壓緊固定，安裝時必須平整對準底座的三個角，注意不要擰得過緊以免損傷光學件。三角壓板內側也設置有膠墊可保護光學元件。立方體的四個側面中心均設置有SM1螺紋孔和美制4-40螺孔，用于連接SM1螺紋組件和同軸系統接桿，底部設置有M4螺紋孔用于連接接桿。
| 產品型號 | 3D預覽 | 元件固定方式 | 適用光學元件 | 分享 | 對比 | 單價 | 發貨日期 | 購物車 |
|---|---|---|---|---|---|---|---|---|
| 壓蓋固定 | 25.4 mm分束立方體/25 mm直角棱鏡 | ￥663.00 | 4周 |
分束立方體轉接件
接件_202201241405023152.png)
- 與30 mm同軸立方體MCC3-C配合安裝
- 用于5 mm、10 mm、12.7 mm和20 mm分束立方體
- 通過轉接件安裝使光學元件位于同軸系統中心
晶萃光學JCOPTIX提供的分束立方體轉接件用于與30 mm同軸立方配合安裝于同軸系統中，轉接件上都有一個入射面通光孔徑，通光區域大于面積的80%。轉接件由上下兩個可分離的組件組成，轉接件上設置了不同大小尺寸的凹槽用于適配不同尺寸的立方體，光學元件與上下兩個組件凹槽面對齊后組合成25.4 mm的立方體，然后固定于30 mm同軸立方體MCC3-C中。
二維棱鏡調整架
整架2_畫板 1_202203251048122699_202205231617357302.png)
- 適用于夾持棱鏡、立方體等光學元件
- ±4°的俯仰和傾斜調節，調節精度0.38°/轉
- 安裝平板可以自行拆裝，實現左、右手結構互換安裝
- 附送MMA-CA1可調小壓臂（可單獨購買），夾持最大高度26 mm光學元件（可拓展高度）
晶萃光學JCOPTIX提供二維棱鏡調整架適用于夾持棱鏡、立方體等光學元件。調整架包括L型調整支架和安裝平板。L型調整支架上設置有兩個M6 × 0.25螺紋副，可實現±4 °俯仰和偏擺調節，調節精度為0.38°/轉；并附送二顆M4 × 10圓柱頭螺釘。
安裝平板可以拆下，固定到任一安裝臂上，實現左手或右手結構的互換。（觀察者正對調整架，豎直的安裝臂相對于入射光處于左側時，稱為左手結構；反之稱為右手結構。）
安裝平板上設置有六個M4螺紋貫穿孔用于安裝可調壓臂。光學元件通過壓臂末端M4尼龍頭緊定螺釘（兼容2 mm六角扳手）固定，適用最大高度為26 mm的光學元件。可調壓臂自帶MMA-EP1壓臂延長接桿。如需安裝更高光學元件，可搭配MMA-EP1（增高33 mm）或MMA-EP2（增高58 mm）壓臂延長接桿。
二維平臺調整架
整架_202307211110503543.png)
- ±3°或±4°的俯仰和傾斜調節
- 適用于夾持棱鏡、立方體等光學元件
- 通過可調壓臂夾持光學元件（壓臂高度可拓展）
- 安裝平臺尺寸50 mm ×?50 mm和75 mm × 75 mm可選
晶萃光學JCOPTIX提供的二維平臺調整架適用于夾持棱鏡、立方體等光學元件。平臺板可以水平或垂直方向安裝，其中MMB-1調整架帶有50 mm正方形安裝平臺板且附送可調壓臂，可夾持最大高度26 mm的光學元件。MMB-2調整架帶有75 mm正方形安裝平臺板且附送可調壓臂，可夾持最大高度88 mm的光學元件。
MMB-1調整架上設置有兩個M6 × 0.25螺紋副，可實現±4 °俯仰和偏擺調節，調節精度為0.38°/轉。安裝平臺板上有5個M4螺紋貫穿孔，可用于安裝可調壓臂，光學元件通過壓臂末端M4尼龍頭緊定螺釘（兼容2 mm六角扳手）固定。 MMB-2調整架上設置有兩個M6 × 0.25螺紋副，可實現±3 °俯仰和偏擺調節，調節精度為0.25°/轉，安裝平臺板上分布有M4和M6螺紋貫穿孔，光學元件通過可調壓臂上的彈性手?jǐn)Q螺絲固定。兩款調整架固定后板中心上均設置了一個帶十字刻線的M4螺孔，螺孔位置和正方形平臺板中心重合，可配合12.7mm的接桿水平安裝調整架。
正方形安裝平臺板上有5個M4螺紋貫穿孔，用于安裝可調壓臂。光學元件通過壓臂末端M4尼龍頭緊定螺釘（兼容2 mm六角扳手）固定，適用最大高度為26 mm的光學元件?？烧{(diào)壓臂自帶MMA-EP1壓臂延長接桿。如需安裝更高光學元件，可搭配MMA-EP1（增高33 mm）或MMA-EP2（增高58 mm）壓臂延長接桿。
