近日，南京大學現代工程與應用科學學院胡偉教授、陸延青教授團隊在基于復雜結構實現多自由度光場操控方面取得研究進展?？绯叨炔倏厮{(lán)相介晶層級結構的手性、晶格常數、晶格方位角實現了對光的自旋（圓偏振）、波長/頻率、幾何相位等自由度的選擇與調制，為多自由度正交的光場調控提供了新范式。相關成果以“Soft mesocrystal enabled multi-degree light modulation”為題在線發表于《激光與光子學評論》上( Laser Photonics Rev. 2301283, 2024 )。

研究背景

當前，自動駕駛、超算、光通信和虛擬/增強現實等關鍵領域?qū)Υ笕萘啃畔⑻幚淼男枨笕遮吪噬?。光因其多自由度、大?guī)模并行處理、能耗低等優點而被視為新一代的信息載體。其發揮優勢的前提是實現精準、正交的多自由度光場調控，這對光與物質相互作用提出了挑戰。通過剪裁超表面亞波長諧振單元的幾何特征可實現對電磁波振幅、相位、偏振和頻率等自由度的獨立控制，但是其受限于功能靜態，無法實現對光場各自由度的動態正交調控。液晶因其電光特性被廣泛用于顯示和通訊領域；另一方面，液晶作為優異的組裝基元，可構筑成多樣化的缺陷型、阻挫型和拓?fù)湫徒Y(jié)構，帶來豐富的光與物質相互作用形式。藍相液晶呈現由棒狀液晶分子聚集成的雙螺旋扭曲棱柱（DTC）進一步組裝而成的多層級結構，其跨尺度結構特征和外場可調諧性使其成為一種典型的軟介晶材料。藍相液晶層級結構特征與光的不同自由度之間的具體關聯尚有待厘清。熵致組裝導致的晶疇隨機取向嚴重降低了布拉格反射效率。近期研究人員嘗試通過各種物理場抑制隨機成核來優化晶疇品質，然而藍相液晶的組裝動力學尚未徹底搞清。這兩方面嚴重限制了藍相軟介晶在多自由度光場調控中應用潛力的發揮。

針對上述挑戰，研究團隊將光控取向與電場-熱場聯合調控相結合，實現了反射帶落在全可見光范圍的大面積單疇藍相液晶制備。仿真與實驗兩方面建立了DTC手性h、晶格常數p、晶格方位角φ與光的自旋σ、波長λ和幾何相位Φ之間的映射關系（圖1）。并通過光控圖案化取向預設晶格方位角，實現軟介晶取向的人工編輯，展示了全向光自旋-軌道耦合及多通道彩色全息。

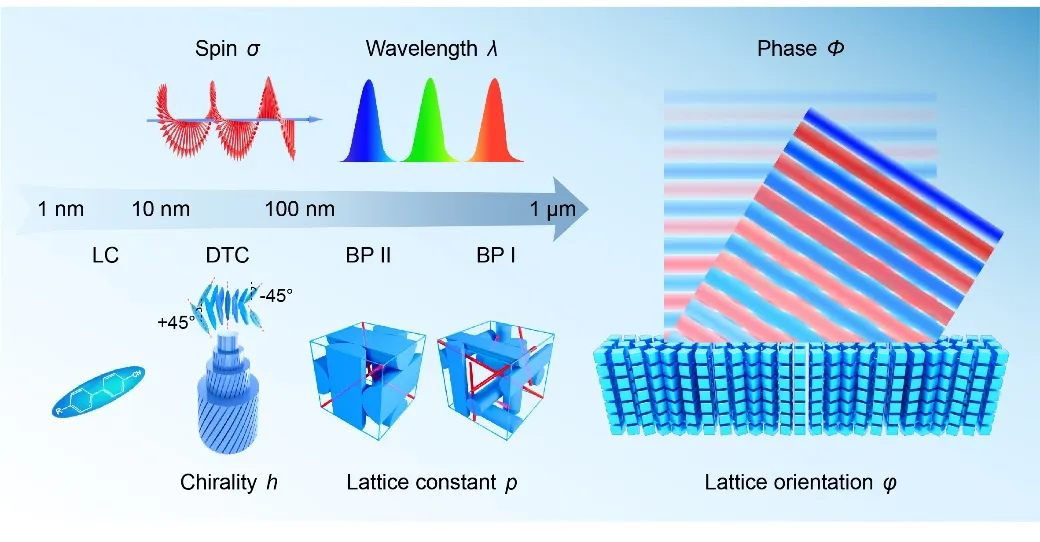

圖1.基于藍相介晶的多自由度光場調控示意圖

藍相單疇制備

團隊整合光控取向與多元外場聯合調控實現了反射帶覆蓋全可見光范圍的大面積單疇藍相液晶制備。圖2a展示了均一取向條件下藍相液晶的相變行為。以-0.3℃ min^-1從各向同性態（液態）冷卻到BP I相和BP II相時，液晶分別自組裝形成單疇的BP I₍₁₁₀₎和BP II₍₁₀₀₎。經過BP II-BP I相變，液晶分子劇烈重定向?qū)е露喈燘P I（圖2a中網格線所示區域）的出現。圖2b顯示在540 nm和397 nm處有透射谷，Kossel分析進一步證實它們分別對應BP I₍₁₁₀₎和BP I₍₂₀₀₎。正是這種重組裝導致的多疇化嚴重制約了大尺寸介晶單疇的生成。團隊提出了交流電場（30 V μm^-1，1 kHz）誘導多疇向單疇轉變的策略，成功解決了這一難題。如圖2c所示，施加飽和電場將多疇?wèi)B(tài)驅動至垂直態并維持60秒，同時，介電加熱效應使體系溫度升至31.0 ℃(略低于BP II-BP I相變點31.3℃)。移除電場后，在電場定向和表面錨定的協同作用下，液晶即迅速重組裝形成單疇BP I₍₁₁₀₎，很容易即可實現平方厘米尺寸的單疇。高品質單疇?zhēng)?lái)窄帶的Bragg反射在CIE1931色度圖標出不同結構對映的色度坐標均位于邊緣（圖2d）,最大三角比sRGB的色域空間大了65%。

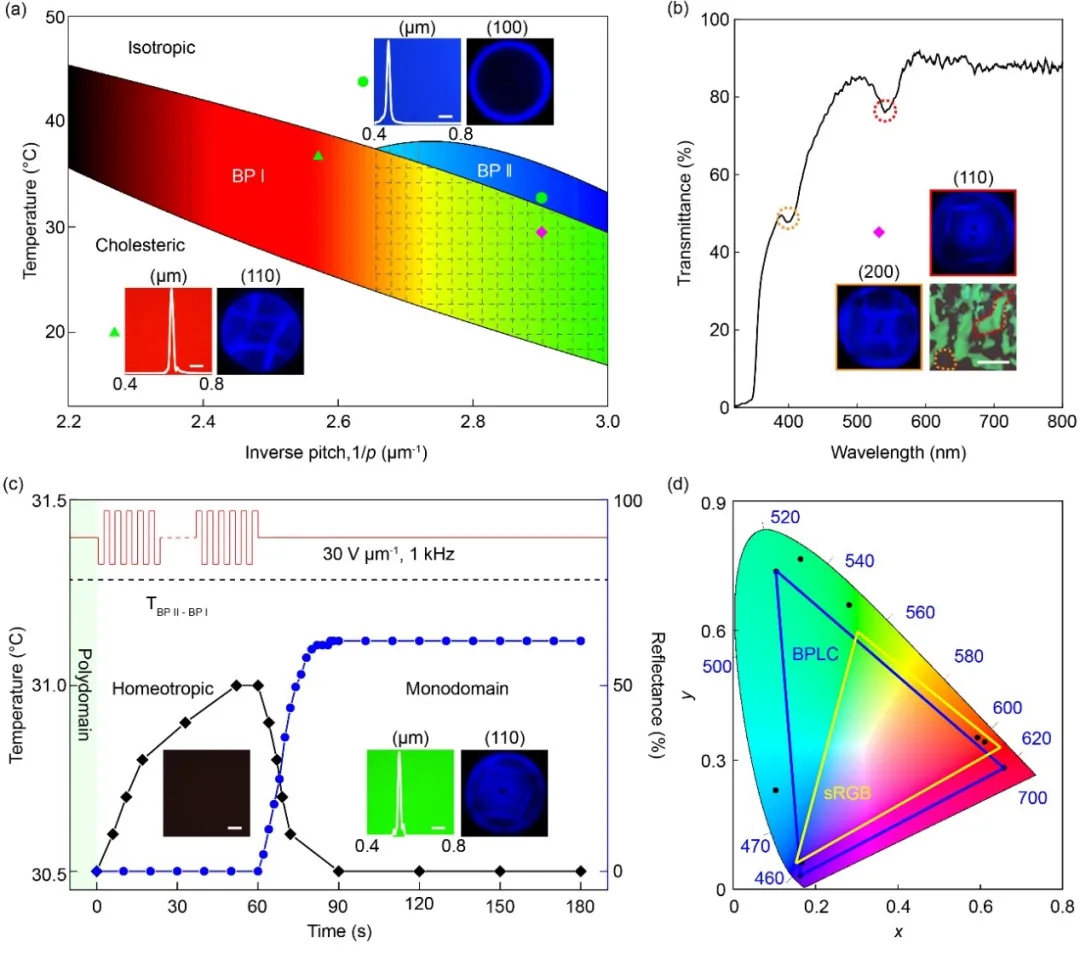

圖2.單疇藍相液晶生長。a）均一取向下藍相液晶的相圖。b）單疇BP II相轉變形成多疇BP I。c）溫度和反射率隨施加電場的變化曲線。黑色虛線為BP II-BP I相變溫度。d）不同藍相液晶反射帶對應的色度坐標。比例尺均為200 μm。

構效映射關系

藍相單疇的精準制備為進一步探索其構效映射關系提供了基礎。團隊基于DTC模型（圖3a）和時域有限差分方法進行了模擬分析。圖3b中的黑線/紅線分別顯示了左手/右手手性h藍相介晶的Bragg反射模擬數據，呈現出顯著的自旋σ選擇特性。實驗與模擬完全吻合，當σ與h手性一致/不一致時，得到最大/最小反射率。圖3c顯示了實測與模擬的反射光譜，基本一致，λ的微小偏差由理想模型和實際材料參數間的微小折射率不匹配造成。因λ由p決定，藍相介晶呈現獨特全向自旋選擇性濾波效果。隨入射角θ改變，入射光中匹配布拉格定律的λ被選擇性反射（圖3d）。進一步研究表明，圓偏振匹配的反射光被加載上了幾何相位Φ，其與晶格方位角φ具有二倍關系：Φ = ±2φ，符號由σ決定（圖3e）。至此，建立了藍相介晶多個結構特征{h, p, φ}與光的自由度{σ, λ, Φ}的直接映射關系,獨立操控不同層級結構即可實現多個自由度的正交調制，這為多自由度光場調控提供了一個簡便的平臺。

圖3 光子的自由度和藍相介晶層級結構特征的映射關系。a）BP II液晶指向矢分布示意圖。b）光的自旋σ與DTC的手性映射。c）模擬和實測的反射光譜。d）波長λ對入射角θ的依賴性。e）幾何相位Φ對晶格φ的方位角的依賴性。σ= +1/-1分別表示左/右旋圓偏振。

應用實例

為了驗證該多自由度光場調控平臺，團隊將Dammann q-plate（DQP）編碼為藍相晶格方位角（圖4a）。偏光顯微鏡下方位不連續導致的網格邊界與預設相位完全匹配，驗證了藍相介晶圖案化的可行性（圖4b）。尖銳的反射峰再次驗證介晶內部晶格取向的均勻性。樣品選擇反射特定圓偏振、波長并加載上預設的幾何相位生成光渦旋陣列（圖4c）。DTC的三維結構特性使得該體系具有全方位的σ-λ選擇性Φ編碼。如圖4d所示，對q = 1/2的q-plate，隨著θ的增加，只有與h具有相同手性σ入射光被反射并加載螺旋相位，所產生的光學渦旋逐漸藍移，但始終保持完美的幾何相位加載。這為軌道角動量模式處理提供了一種緊湊、高效、并與波分復用兼容的集成解決方案。團隊還進一步利用藍相介晶生動地展示了多光子自由度編碼的動態彩色全息，驗證了其在多自由度光場調控方面的潛能。

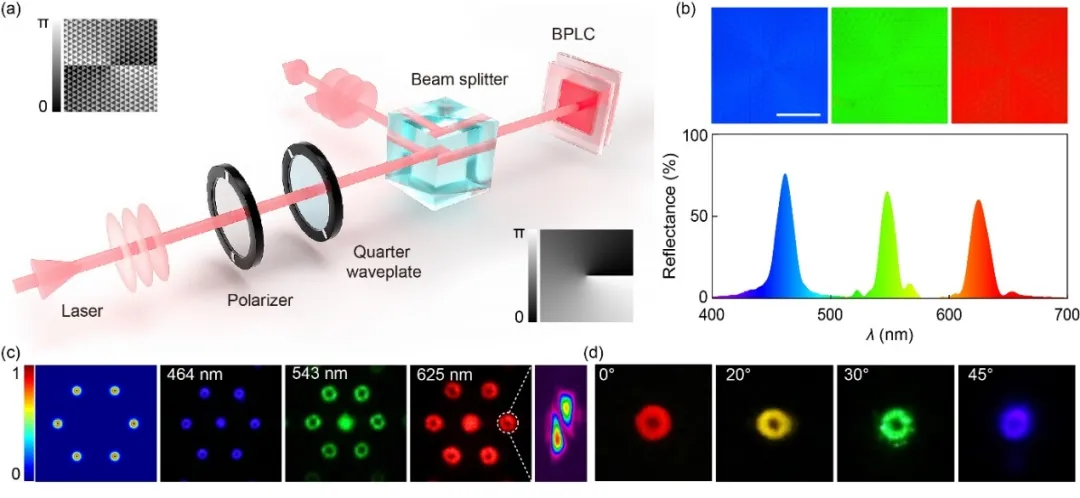

圖4 基于圖案化藍相介晶的多自由度光場調控。a）DQP和q-plate對應的取向以及實驗光路。b）RGB DQP的POM圖和反射光譜。c）不同波段的光渦旋陣列及拓?fù)浜蓹z測。d）θ-λ選擇的幾何相位加載及光渦旋產生。比例尺為200 μm。

結論

該工作基于藍相軟介晶的多層級結構實現了正交的多自由度光場調控。借助于光取向錨定、電場-熱場聯合調控，實現了藍相介晶單疇的可控精準構筑；建立了DTC手性、晶格常數、晶格方位角與光自旋、波長、幾何相位之間的映射關系，為多自由度光場調控提供了一種全新范式；展示了全向光自旋-軌道耦合及多通道彩色全息。該項工作探索了藍相介晶在多自由度光場調控中的潛力，有望充分發揮光作為信息載體的多維并行優勢，為光計算、光通信和全息顯示等領域提供新的設計思路。

致謝

南京大學現代工學院2023屆博士陳全明（現為南方科技大學博士后）為論文第一作者，胡偉教授和陸延青教授為共同通訊作者，南京大學現代工學院王馨悅、徐春庭博士、于宏冠、歐陽程、南京大學物理學院褚宏晨研究員和賴耘教授、華東理工大學物理學院鄭致剛教授、清華大學化學系梁曉教授對本工作有重要貢獻。該研究受國家重點研發計劃課題、國家自然科學基金重點項目、江蘇省前沿引領項目和中央高?；究蒲袠I(yè)務費資助完成。作者特別感謝南京晶萃光學科技有限公司（JCOPTIX）、南京寧萃光學科技有限公司（NCLCP）提供的光學元件與液晶材料支持。
