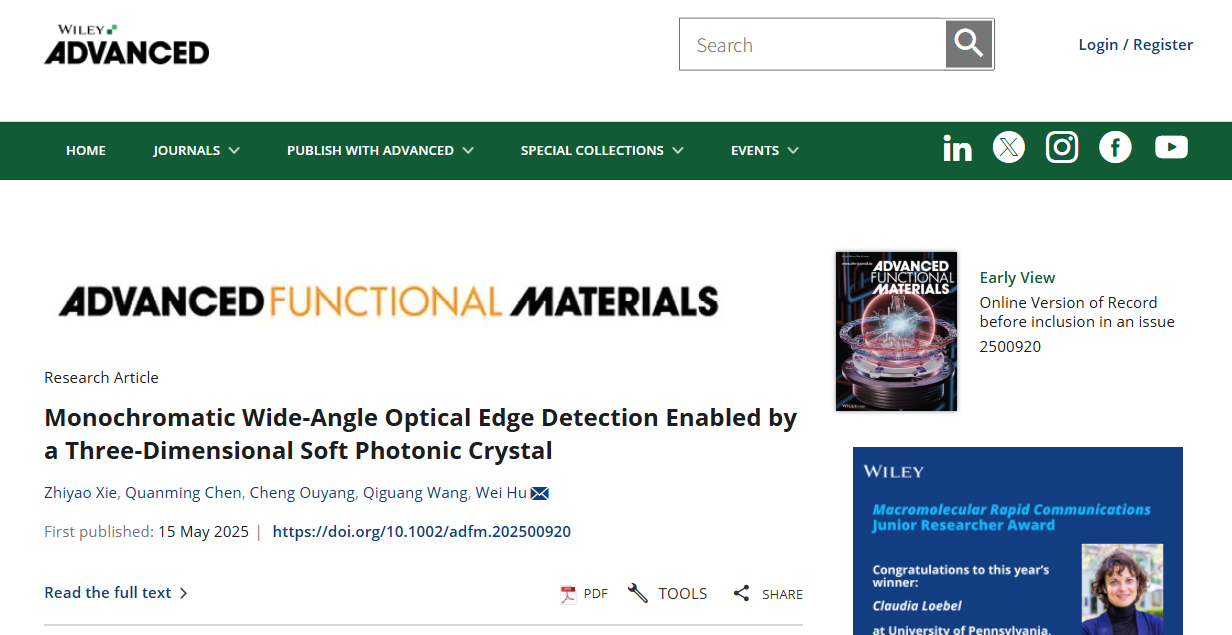

近日，南京大學胡偉教授研究組基于光配向藍相液晶提出并展示了一種單波長廣角光學邊緣檢測方法，相關工作以“Monochromatic wide-angle optical edge detection enabled by a three-dimensional soft photonic crystal”為題發表于《先進功能材料》(Adv. Funct. Mater. 2025, 2500920)。作者利用藍相液晶q-plate角色散自補償和全方向Bragg-Berry相位加載的獨特性質，有效解決了有源光學邊緣檢測器件所面臨的視角依賴性難題。在不同斜入射角度下通過加電驅動晶格常數拉伸引入光子帶隙紅移，適當補償視角增大引起的Bragg反射波長偏移（藍移），實現了廣角定波長的光學邊緣檢測。該研究在激光雷達、機器視覺以及生物醫學成像等方面具有廣闊的應用前景，并可推廣到其它廣角定波長或波長自適應應用的平面光學元件設計。

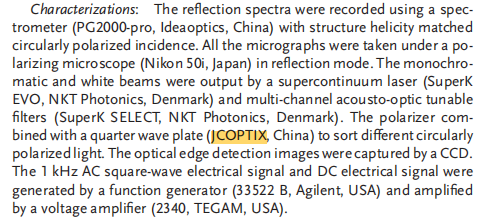

該工作利用晶萃光學JCOPTIX提供的四分之一波片，結合偏振檢測儀器對不同的圓偏振光進行分類。

光學邊緣檢測技術由于低時延、低功耗等優點，在自動駕駛、顯微生物監測、三維重建等領域具有廣闊的應用前景。具有自適應多功能的緊湊型光學邊緣成像系統受到特別的關注。近年來，研究人員已經開發出各種動態平面光學系統滿足這些新興需求。然而，對于主動式光學邊緣檢測，在斜入射場景下仍面臨兩項明顯的挑戰：首先，偏離半波條件引起光學微分處理效率下降，導致光學邊緣成像對比度顯著降低；其次，空間相位畸變引起顯著的像差，降低圖像識別檢測的準確性。只有克服了這兩項挑戰，突破單波長廣角光學邊緣檢測，才有望進行真實環境下的實時大數據采集與處理，完美實現3D場景重建及目標識別。

藍相液晶（Blue phase liquid crystal, BPLC）是一類具有三維光子晶體特性的手性雙螺旋多層級組裝體系。課題組近兩年來圍繞BPLC的組裝結構精細操控、層級結構與光子自由度的構效映射關系、多元外場調諧的結構與性質演變規律、重要光學器件設計開發與創新應用幾方面展開了系統研究，并取得了一系列重要成果。首先，課題組開發了光取向結合電刺激驅動BPLC精準受控組裝技術，結合計算仿真與實驗驗證，揭示了跨尺度藍相介晶層級結構的手性、晶格常數、晶格方位角與光的自旋（圓偏振）、波長/頻率、幾何相位等自由度的構效映射關系，為廣色域、高空間分辨的多自由度光場調控提供了新范式（Laser Photonics Rev. 2024, 18, 2301283）。進一步通過多元外場獨立操控不同層級結構，分別采用圖案化光取向、雙波長輻照刺激和電場調控等手段，對BPLC的圖案化結晶、晶格常數和傾斜角分別進行了精準調控，實現了多光子自由度的獨立動態調制（Adv. Optical Mater. 2025, 13, 2402844）。設計非對稱的邊界錨定和溫度梯度，基于BP I實現了多疇和圖案化單疇BPLC的電可控非對稱晶疇生長，通過單邊界的二維碼和幾何相位全息編碼展示了雙穩態信息的可逆顯示與隱藏（Laser Photonics Rev. 2025, 19, 2401635）。

由于BPLC獨特的三維手性光子晶體特征，以及全方向的Bragg反射帶內的幾何相位調制，利用電刺激拉伸BPLC晶格對角色散精準補償，實現±45°范圍內高品質的單波長光學邊緣成像。該系統為廣角主動光學邊緣檢測和其它具有視角魯棒性要求的光學應用（如LiDAR、生物醫學成像和空間激光通信等）提供了一種實用的解決方案?；瘜?duì)手性傳遞的調控機制。

BPLC晶向可以通過光控取向進行精準面內操控，我們將其預設為β（x，y）= 0.5arctan（y/x）制備BPLC q-plate。光子帶隙內與BPLC螺旋結構具有相同旋性的圓偏振光被反射，并且攜帶2·β（x，y）的幾何相位，同時，帶隙之外的光或手性相反的圓偏振光僅攜帶空間均勻相移直接透射。將該樣品置于4f成像系統的傅里葉平面上，反射光Eout（x，y）和入射光Ein（x，y）表現為二維一階微分關系。因此，基于BPLC q-plate同時建立兩種功能：反射窄帶光學邊緣成像和透射廣譜明場成像。作為圖案化三維光子晶體，可對全方向的Bragg反射光進行特定的幾何相位編碼。值得注意的是，光子帶隙（PBG）的中心波長λc滿足Bragg方程：

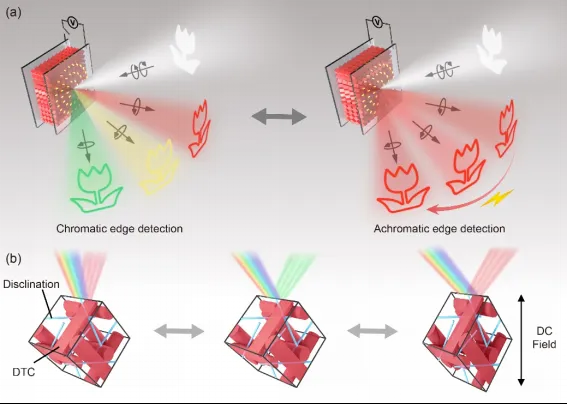

其中h、k和l表示晶面密勒指數，平均折射率n =（2no + ne）/3，no和ne分別是尋常折射率和非尋常折射率，d是晶面間距，a是晶格常數。θ是入射光波矢和晶向[h k l]夾角。顯然，BPLC q-plate顯示出工作波長的角度依賴性。如圖1a左圖所示，隨著入射角度增加，Bragg反射帶中心波長發生藍移。研究團隊為了實現廣角單色光學邊緣檢測，利用電致伸縮效應調節晶格常數以補償角色散。在直流電場作用下，吸附陽離子的聚合物網絡會向負電極方向伸展。由于聚合物網絡的錨定效應，BPLC的晶格常數也隨之增大。如圖1b所示，隨著入射角的增加，PBG發生藍移，而電致伸縮引起的晶格拉伸則使光子帶隙紅移到原來的λc（正入射對應的中心反射波長），從而實現廣角單色的光學邊緣成像（圖1a右圖）。

圖1. a) 基于BPLC q-plate的角色散光學邊緣成像（左）和晶格拉伸色散補償?shù)膹V角單色光學邊緣成像（右），b) BPLC角色散和電致伸縮引起的色散補償示意圖

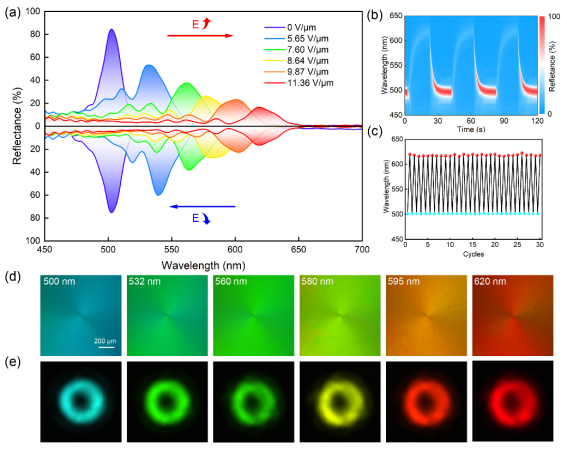

在0 V/μm至11.36 V/μm范圍內改變垂直施加到液晶盒上的直流電場E。如圖2a所示，隨著E的增加，λc從500 nm紅移到620 nm。當E撤去，λc恢復至初始值。圖2b顯示在0 V/μm和11.26 V/μm的直流電場下PBG的動態響應，我們將響應時間定義為10%到90% PBG偏移及相反過程的時間間隔，實驗測得分別為8.5秒和5.5秒。即使在循環調諧30次后，λc仍表現出出色的可重復性（圖2c），表明系統具有優秀的抗疲勞性。圖2d展示了偏振光顯微鏡（POM）觀測到的電驅動BPLC q-plate的反射色演變。均勻的反射色表明晶格拉伸過程中超結構保持良好。反射光因加載螺旋相位，產生了相應反射色的“甜甜圈”形貌的渦旋光（圖2e）。

圖2. 由樣品M1制成的BPLC q-plate的電調諧光子帶隙：a）對于LCP入射，BPLC的電致伸縮引起的可逆波長移動，b）PBG移動的響應時間，c）PBG移動的抗疲勞性，d）λc = 500 nm、532 nm、560 nm、580 nm、595 nm和620 nm的BPLC q-plate的POM顯微照片，e）LCP正入射生成的渦旋光

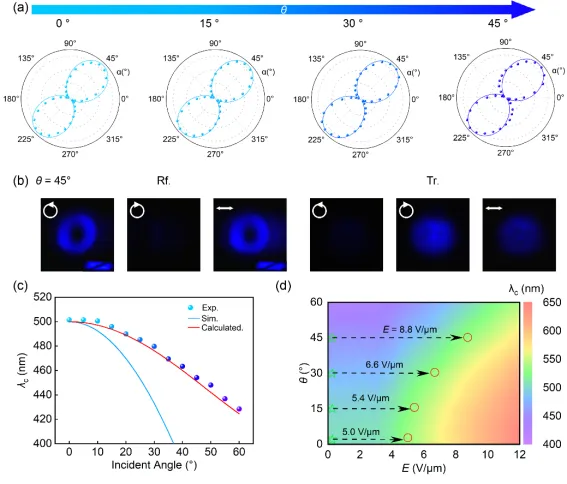

BPLC三維光子晶體的光學性質呈現角度相關性。圖3a分別展示了不同入射角θ = 0°、15°、30°、45°下，反射率與起偏器/四分之一波片快軸間夾角α之間的關系。由于所用BPLC為左旋結構，只有左旋圓偏振光（α = 45°和225°）被選擇性地反射，而右旋圓偏振光（α = 135°和315°）的反射率被抑制，實測結果與理論模擬吻合良好。圖3b展示出BPLC q-plate圓偏振相關的相位加載。當θ = 45°，對于LCP，光被全部反射并轉化為拓?fù)浜蔀?1的渦旋光；而對于RCP，光發生完全透射并保持為高斯光束；對線偏振入射，正交圓偏振分量均分，LCP被反射并加載螺旋相位，而RCP直接作為高斯光束透射。 進一步研究了λc對θ的依賴性。圖3c中的藍色曲線顯示了根據Bragg方程計算的λc對θ的依賴性，點描述了相應的實驗結果，它們之間的偏差是由于空氣/玻璃界面折射所引起的。圖3d顯示θ和E對λc的影響相反，因此可以采用施加電場來實現角色散的精準補償。以532 nm光為例，在θ = 0°、15°、30°和45°時，當直流電場E分別為5.0 V/μ m、5.4 V/μm、6.6 V/μm和8.8 V/μm時，即可實現角色散的精準補償，保持λc = 532 nm。

圖3. BPLC q-plate的角度依賴性：a) 在0°、45 °、30°、35 °和45°入射角下的圓偏振選擇性。b) 當θ = 45°時，不同入射偏振（LCP、RCP和LP）和θ = 45°的透射光和反射光。c) 不同θ下λ_c的模擬值和實測值。d）λ_c與θ和E的關系圖。

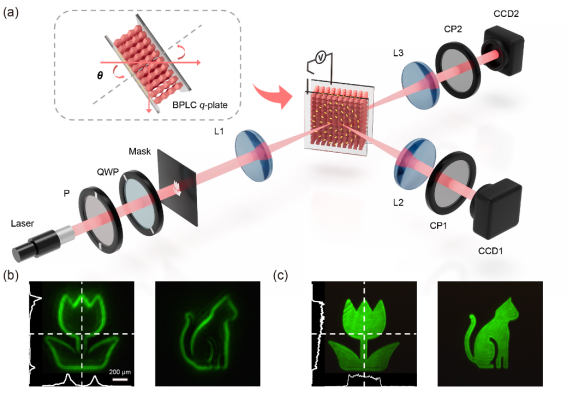

圓偏振選擇的幾何相位編碼使得BPLC q-plate能夠同時實現雙功能成像。如圖4a所示，入射角度可調的透反射式4f系統被用來同時對明場/邊緣成像進行表征。在反射路徑中實現二維光學邊緣成像（圖4b），垂直和水平邊緣均被清晰地提取，而在透射路徑中實現相應目標的明場圖像（圖4c）。

圖4.  a) 同時進行反射光學邊緣成像和透射明場成像的光學裝置。P為偏振器，QWP為四分之一波片，L為透鏡，CP為相應的圓偏振片。b) “郁金香”和“貓”的光學邊緣成像。c)相應的明場成像

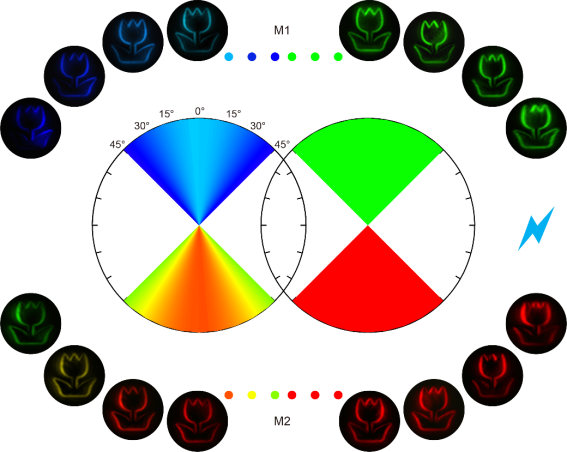

進一步研究了兩種不同手性劑含量的BPLC q-plate（M1和M2）在傾斜入射條件（θ = 0°、15°、30°和45°）下的光學邊緣檢測效果。由于圖案化BPLC的三維手性光子晶體特征，設定的螺旋相位被全方向地編碼到反射光，因此在大入射角度下也能夠準確提取目標邊緣信息，避免了傳統元件因離軸帶來的像差和效率下降。λ_c隨θ的增大藍移，M1的顏色由青色向藍色變化，M2的顏色由紅色向綠色變化，二者聯合起來覆蓋了整個可見光范圍。在主動光學邊緣成像中，通常采用固定波長進行掃描。圖3d所示采用直流電場對不同θ產生對應的晶格拉伸，精準補償角色散，成功地消除了M1和M2隨θ的顏色變化。如圖5右側極坐標及對應圖像所示，在± 45°廣角光學邊緣成像過程中，M1和M2的成像顏色（綠色和紅色）和中心波長（532 nm和633 nm）均保持固定，效率也沒有顯著的波動。

圖5. 光學邊緣成像波長與入射角的依賴性。左側極坐標上下部分分別展示了M1和M2在θ = 0°、15°、30°和45°時光學邊緣成像的角度相關色彩偏移；右側極坐標展示了相應的電補償角色散后的廣角單色光學邊緣成像。

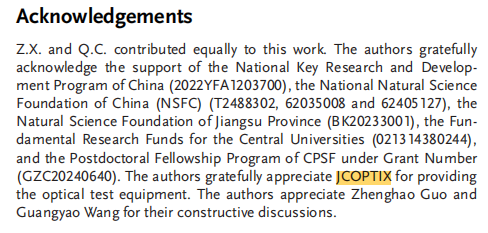

南京大學現代工學院2023級直博生謝志耀與陳全明博士（現南方科技大學電子系博士后）為本文共同第一作者，胡偉教授為論文通訊作者，南京大學博士研究生歐陽程、王琦光同學對本文亦有重要貢獻。本工作受國家重點研發計劃課題、國家自然科學基金重點項目、青年科學基金項目(C類)、國家資助博士后研究人員計劃資助完成，并獲固體微結構物理全國重點實驗室、江蘇省物理科學研究中心、教育部集成攻關大平臺支持。作者特別感謝南京晶萃光學科技有限公司（JCOPTIX）的光學元件支持和南京寧萃光學科技有限公司（NCLCP）的材料支持。
