近日，ACS Photonics雜志報道了廈門大學陳鷺劍教授、胡學佳助理教授團隊獲得的新工作 (ACS Photonics 2025, 12, 5, 2583-2594)，相關成果“Acoustic-Magnetic Tunable Liquid Crystal Microlens Arrays for Polarization-Selective Imaging”展示了一種結合聲組裝和磁調制實現可重構且可調諧的微透鏡陣列。這種基于聲磁的多場調制策略為微透鏡陣列的組裝和光學調制提供了強大工具，在空間結構操控方面具有高度靈活性，且能夠精確控制液晶液滴內部液晶分子排列，制造成本低且設計緊湊。

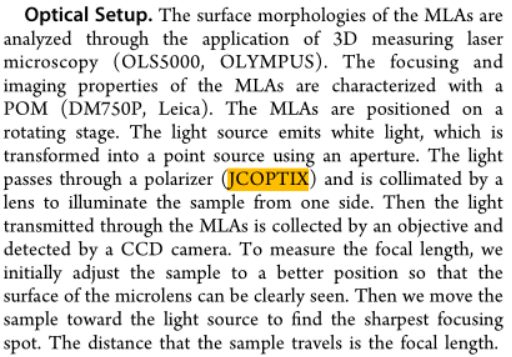

該工作利用晶萃光學JCOPTIX提供的偏振光學元件，展示了一個偏振相關和偏振無關可動態切換的，并具備對不同偏振態物體進行選擇性成像能力的液晶微透鏡陣列。

微透鏡陣列技術的靈感最早來源于昆蟲的復眼結構。微透鏡和微透鏡陣列的尺寸范圍從微米到毫米，是光學系統的重要組件。它具有大視場、高效率和易于集成等優點，相較于傳統的大型透鏡具有顯著優勢。然而，目前多數微透鏡大都由固體元件構成，可重構性有限且制備成本高昂，這些傳統方法制造的微透鏡難以實現局部觀察、跟蹤或掃描成像，無法滿足實際應用中對靈活調整的需求。 液晶作為優秀的光學軟材料，對光、電、磁場等外部刺激有響應，其可調的光學各向異性（雙折射特性），在成像、顯示和偏振相關應用中極具潛力，基于液晶的微透鏡陣列及相關偏振器件已被廣泛研究。但在實際應用中仍存在問題，如單分散液晶液滴緊密堆積且自由移動，導致其分子在三維球形空間的取向難以精確控制，同時精確控制微透鏡陣列中液晶液滴的空間分布和內部結構也頗具挑戰。

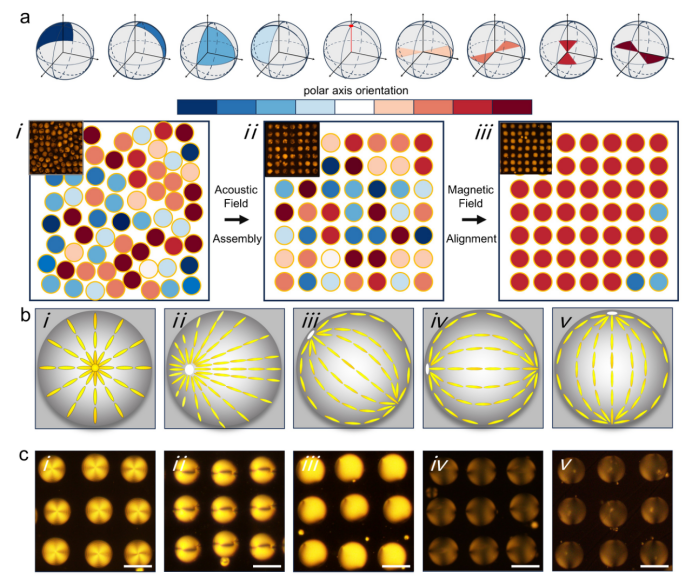

為了解決上述問題，研究人員通過基于多場的光學各向異性液晶透鏡單元組裝和調制，制備出了可重構且偏振相關的可調微透鏡陣列?；诒砻骜v波（SSAW）的裝置被用于形成規則的勢阱晶格，通過梯度輻射力逐個捕獲液晶液滴透鏡，理論上能夠?qū)崿F(xiàn)數千個透鏡單元的陣列組裝。頻率調制可調整波場，將微透鏡捕獲到具有可變周期的均勻陣列中，實現靈活的空間結構調制。此外，在液晶液滴中添加四氧化三鐵納米顆粒和利用液晶的磁各向異性，能夠?qū)σ壕Х肿拥目臻g取向進行任意角度的磁性調節，有助于在偏振選擇性成像和非偏振選擇性成像之間靈活轉換。

微透鏡陣列技術的靈感最早來源于昆蟲的復眼結構。微透鏡和微透鏡陣列的尺寸范圍從微米到毫米，是光學系統的重要組件。它具有大視場、高效率和易于集成等優點，相較于傳統的大型透鏡具有顯著優勢。然而，目前多數微透鏡大都由固體元件構成，可重構性有限且制備成本高昂，這些傳統方法制造的微透鏡難以實現局部觀察、跟蹤或掃描成像，無法滿足實際應用中對靈活調整的需求。 液晶作為優秀的光學軟材料，對光、電、磁場等外部刺激有響應，其可調的光學各向異性（雙折射特性），在成像、顯示和偏振相關應用中極具潛力，基于液晶的微透鏡陣列及相關偏振器件已被廣泛研究。但在實際應用中仍存在問題，如單分散液晶液滴緊密堆積且自由移動，導致其分子在三維球形空間的取向難以精確控制，同時精確控制微透鏡陣列中液晶液滴的空間分布和內部結構也頗具挑戰。

為了解決上述問題，研究人員通過基于多場的光學各向異性液晶透鏡單元組裝和調制，制備出了可重構且偏振相關的可調微透鏡陣列。基于表面駐波（SSAW）的裝置被用于形成規則的勢阱晶格，通過梯度輻射力逐個捕獲液晶液滴透鏡，理論上能夠?qū)崿F(xiàn)數千個透鏡單元的陣列組裝。頻率調制可調整波場，將微透鏡捕獲到具有可變周期的均勻陣列中，實現靈活的空間結構調制。此外，在液晶液滴中添加四氧化三鐵納米顆粒和利用液晶的磁各向異性，能夠?qū)σ壕Х肿拥目臻g取向進行任意角度的磁性調節，有助于在偏振選擇性成像和非偏振選擇性成像之間靈活轉換。

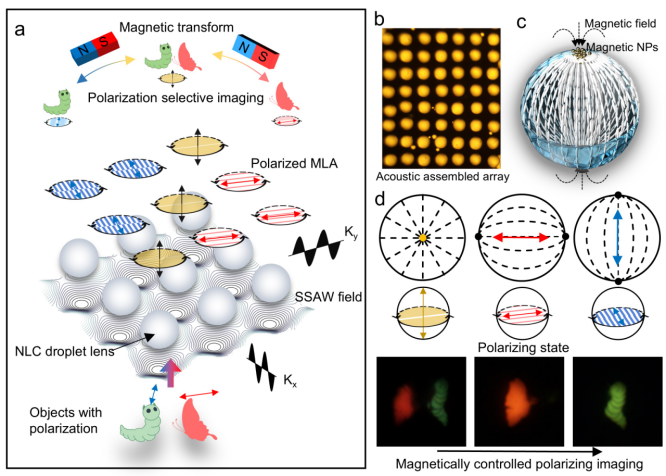

通過聲場組裝并由磁場調制的偏振選擇性成像液晶微透鏡陣列的示意圖如圖1a所示。聲波具有非接觸、易于集成和靈活性等優勢，在微米級物質的操控和圖案化方面表現出強大的能力。通過采用各種換能器設計和信號配置，可以靈活地控制波場。在表面駐波裝置中構建周期性聲勢阱，波場中的微透鏡會被推向聲壓節點，并被聲勢阱中聲輻射力穩定捕獲。圖1b展示了偏振光學顯微鏡下觀察的均勻的液晶液滴微透鏡陣列，每個液滴占據一個獨特的節點，幾乎沒有空位或聚集現象。圖1c描繪了磁性納米顆粒在缺陷處的聚集情況。通過控制施加的磁場，可以迫使液晶液滴旋轉，而極軸也會相應地轉動，進而調整赤道平面內液晶分子的取向。如圖1d所示，繪制出了水平赤道平面內的液晶分子配置情況。當極軸垂直于水平面時，液晶分子取向平行于入射光傳播方向，對入射光沒有偏振選擇性。 然而，當極軸垂直于入射光傳播方向時，液晶分子主要朝一個水平方向排列，表現出偏振選擇性。通過這種方式的磁調控，實現了偏振相關和偏振無關成像的靈活調控。

可調的偏振選擇性成像

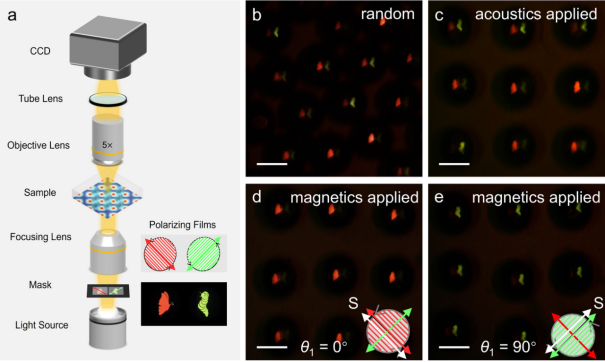

為了展示微透鏡陣列能夠?qū)哂胁煌駪B(tài)的物體進行選擇性成像。實驗中，選用帶有紅色蝴蝶和綠色毛毛蟲圖案的掩模作為觀察對象，并在兩個圖案上方分別貼上兩個偏振方向相互正交的偏振膜。當入射光穿過蝴蝶和毛毛蟲圖案以及偏振膜后，其偏振態會分裂為兩個相互正交的角度。具有不同偏振方向的入射光與液晶液滴的極軸取向形成不同夾角。通過磁場精確控制液滴極軸與攜帶蝴蝶圖像的偏振光之間的夾角，我們可以有效調節液晶液滴的選擇性成像性能。如圖3d，3e所示，液晶液滴微透鏡陣列能夠?qū)哂胁煌駪B(tài)的物體進行選擇性成像，并且這種成像效果可通過外部磁場進行調節。

這項工作展示了通過聲組裝實現可重構且可調諧的微透鏡陣列，并利用磁調制其偏振選擇成像能力。在聲波場中，通過調整信號配置靈活構建和調制勢場，將微透鏡捕獲到具有不同周期的均勻陣列中。微透鏡由向列相液晶和四氧化三鐵納米顆粒組成，其各向異性的光學特性可通過外部磁場靈活控制。結果表明，液晶液滴微透鏡的極軸可以實現任意方向的取向，從而表現出多種偏振相關性，并具備對不同偏振態物體進行選擇性成像的能力。這種基于聲磁的多場策略為微透鏡陣列組裝和光學調制提供了強大的工具，與固體透鏡相比具有高度的靈活性，分別實現了僅基于磁場的微透鏡單元旋轉和基于聲波場的平移。該策略在微型光學器件領域展現出巨大潛力，有望推動可調諧和偏振選擇成像領域的發展。

廈門大學電子科學與技術學院2024級碩博連讀生朱慶騏為本文第一作者，陳鷺劍教授、胡學佳助理教授為本文共同通訊作者。廈門大學李森森副教授、碩士研究生王帥和碩士畢業生吳倩對本文亦有重要貢獻。研究工作得到國家重點研發計劃（2022YFA1203700）和國家自然科學基金項目（62204212，62075186，62175206，62475223），以及福建省自然科學基金（2022J05014）的支持。

作者特別感謝南京晶萃光學科技有限公司（JCOPTIX）提供的光學元件與儀器支持。
