近日，ACS Applied Materials & Interfaces 報道了武漢大學王勝、上海電力大學林佳、中國科學技術大學賴敏良團隊獲得的新成果，相關工作“Metal-Enhanced Photoluminescence in Perovskite Quantum Dots-hBN-Gold Film Mixed-Dimensional van der Waals Heterostructure”(ACS Applied Materials & Interfaces 2025.) 提出了一種新的0D/2D/3D混合維范德瓦爾斯（vdW）異質結構，由CsPbBr₃量子點、多層六方氮化硼（hBN）和金（Au）納米顆粒薄膜構成，實現了量子點光致發光信號的顯著增強。這種異質結構設計為鈣鈦礦量子點的金屬增強光致發光提供了新的見解，并為提高未來光電應用的效率提供了一個可擴展的平臺。

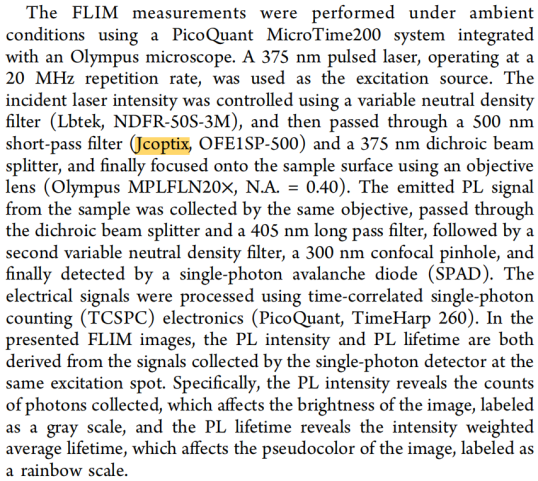

該工作利用晶萃光學JCOPTIX提供的濾光片，對于入射激發光進行了短通處理，使得激發光更加純凈，削減了激發光在樣品面的反射對于熒光信號的負面影響。

全無機鹵化物鈣鈦礦量子點（如CsPbBr_3、QDs）因其高量子產率、窄發射線寬和可調諧光學特性，在光子學與光電子領域備受關注。這些特性使其成為發光二極管（LED）、太陽能電池、光電探測器和量子光源等應用的理想候選材料。盡管通過表面鈍化、尺寸調控和配體交換等策略已顯著提升了鈣鈦礦量子點的熒光性能，但其實際應用仍受限于非輻射復合和環境不穩定性等瓶頸問題，亟需探索新型增強機制。

等離子體納米結構為解決上述挑戰提供了新思路。通過激發金屬-介質界面自由電子的集體振蕩（表面等離子體共振），這類結構可顯著增強熒光體的局域電磁場，并利用Purcell效應加速輻射衰減速率，從而提高量子產率。該技術已在過渡金屬硫族化合物（TMDs）、有機染料和半導體納米晶等材料體系中驗證有效，但在鈣鈦礦量子點中的應用仍待深入探索。

與此同時，混合維度范德華（vdW）異質結構因其原子級平整界面和可調能帶排列，成為調控光電性能的創新平臺。通過將零維量子點、二維層狀材料和三維薄膜進行異質集成，可實現對光-物質相互作用的精準調控。其中，六方氮化硼（hBN）作為絕緣性二維晶體，憑借其無懸掛鍵、低電荷雜質的原子級光滑表面，以及層內強離子鍵帶來的化學惰性和穩定性，展現出獨特的介電特性。即使在單層厚度下，hBN仍能保持優異絕緣性，這使其成為構建高性能范德華異質結構和光電器件的理想基底材料。

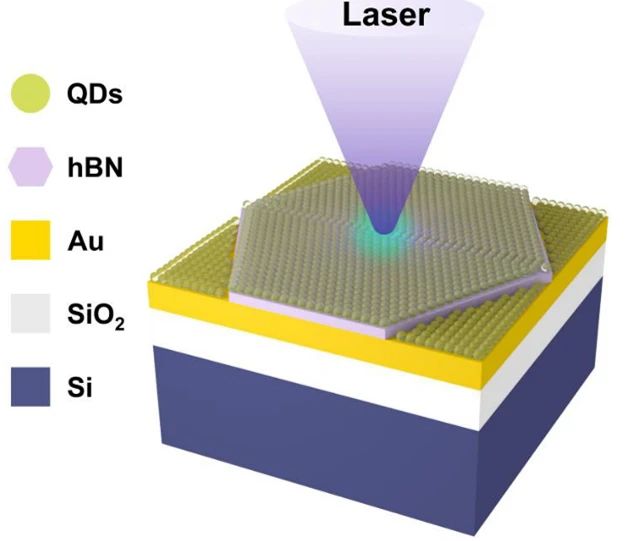

本研究提出了一種創新的0D-2D-3D混合維度范德華異質結構體系，該體系由零維半導體CsPbBr₃量子點、二維絕緣多層hBN及三維導電金（Au）納米顆粒薄膜構成，如圖1所示。得益于hBN的二維特性，這種獨特結構可通過調節hBN間隔層厚度實現對CsPbBr₃量子點光致發光（PL）的精準調控。通過共聚焦掃描光致發光顯微技術及熒光壽命成像顯微技術（FLIM）表征，我們在hBN厚度為26納米時觀測到量子點PL強度最高增強7倍，并伴隨熒光壽命的顯著縮短。理論分析與數值模擬進一步驗證了實驗結果，表明等離子體激元對激發場的增強作用與珀塞爾效應共同促成了PL性能的提升。這項工作不僅為優化鈣鈦礦基器件（包括高效量子點發光二極管、光電探測器與光電晶體管）提供了可擴展的技術方案，同時也為混合維度范德華異質結構在先進光電子領域的未來發展奠定了重要基礎。

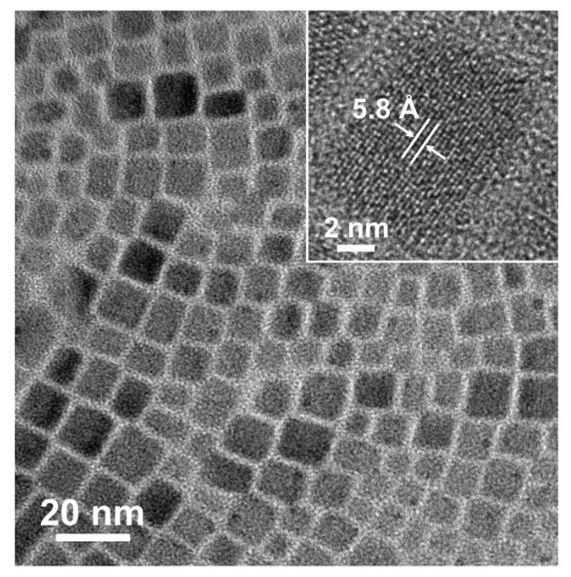

本研究首先通過熱注入法制備了平均邊長約9.9納米、尺寸分布約13%的CsPbBr?量子點，并在圖2中以透射電子顯微鏡（TEM）圖像直觀展現了量子點的立方形單晶形貌，圖中晶格條紋清晰可見，尺寸直方圖顯示主要分布在8–11納米之間，驗證了量子點的高質量單分散性。隨后，研究者在SiO?/Si基底上依次制備金膜和不同厚度（5–100納米）的hBN介電層，再將量子點旋涂至其表面，構筑了0D–2D–3D混維范德華異質結構，以精確調控金屬等離子體與量子點之間的距離。

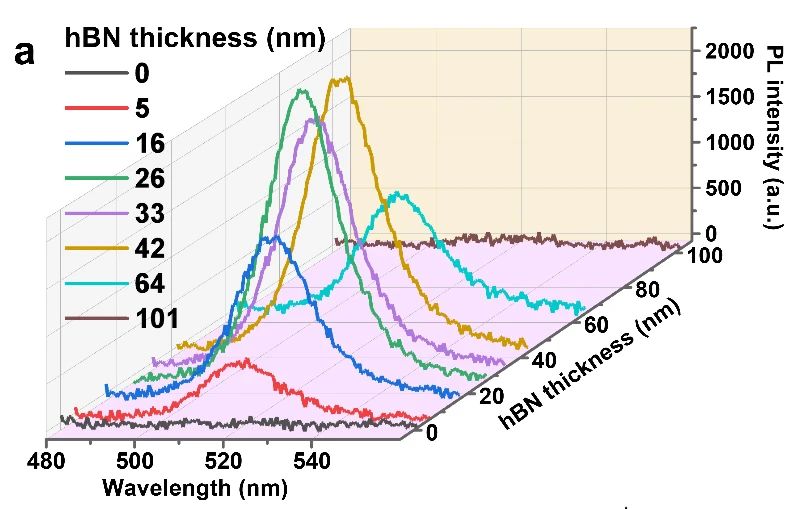

光致發光（PL）測試結果表明，當hBN厚度由5納米增至約26納米時，量子點的PL強度逐漸上升，并在26納米處達到最大約7倍的增強；若再增至100納米以上，增強效應消失，PL強度回落至原始水平。在圖3中，PL強度隨hBN厚度的變化曲線清晰展示了這一峰形趨勢：在很薄的間隔時，量子點與金屬膜過于靠近，產生強烈的非輻射猝滅；而在間隔過大時，金屬等離子體帶來的局域電場增強減弱，因而失去對自發輻射率的促進作用。這種非單調的厚度依賴為后續機理分析提供了重要實驗基礎。

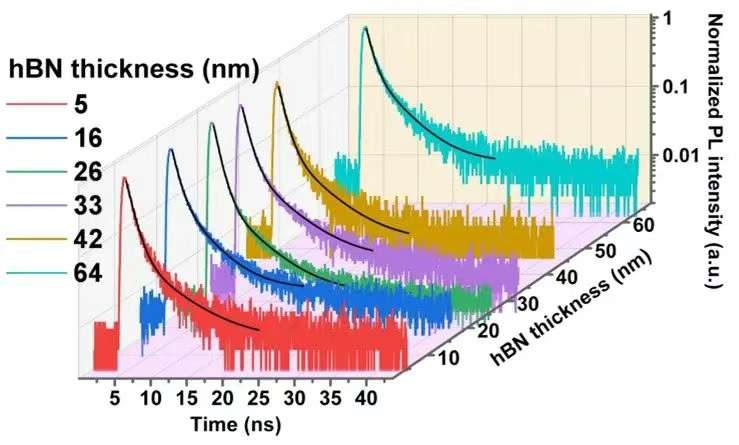

為了進一步理解PL增強背后的物理機制，作者利用時間分辨熒光壽命成像（FLIM）測量了不同間隔厚度下量子點的PL壽命。在SiO?/Si參考樣品上，量子點的平均PL壽命約為4.79納秒；當hBN厚度為26納米時，壽命顯著縮短至1.95納秒；而在其他厚度條件下，PL壽命則相應回升或過度縮短，表現出與PL強度相反的趨勢。在圖4中，壽命衰減曲線表明壽命縮短對應自發輻射率的提升，明確支持了Purcell效應的存在。

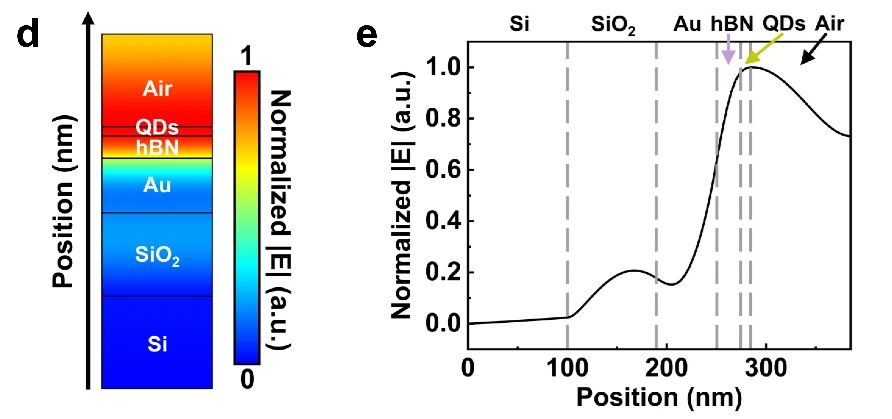

作者將PL增強因子分解為激發率增強與輻射率增強的乘積，并在有限元電磁（FEM）模擬中計算了405納米激發光下不同hBN厚度對應的局域電場分布。在圖5中，對應26納米間隔時的電場增強模擬以顏色映射直觀展示：量子點層對應的位置局域電場強度較入射場高出數倍，充分體現了金屬表面等離子體模式對激發光的聚集效應。結合Green函數法和費米黃金法則進行的輻射率計算，得到的理論P(yáng)L增強因子曲線與實驗測量數據高度吻合，驗證了機理模型的準確性。

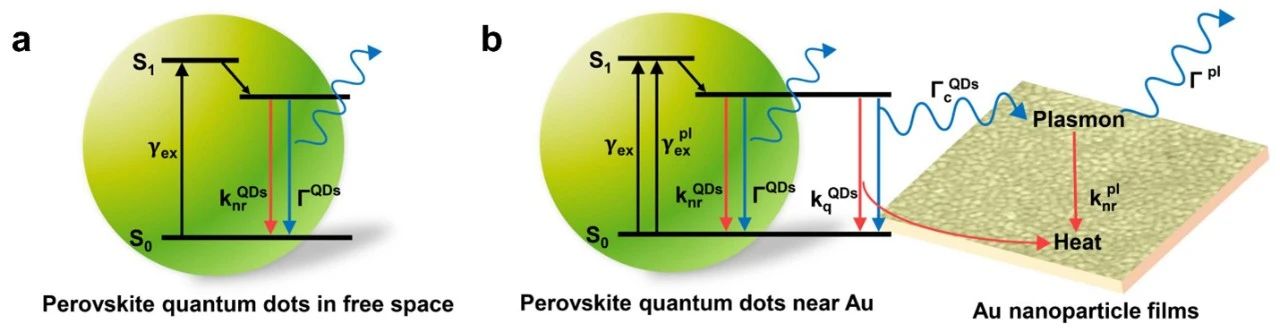

圖6對非輻射通道的分析指出，當量子點距離金屬過近時，金屬表面的吸收與缺陷誘導的猝滅通道會占據主導；而當間隔過大時，等離子體耦合及Purcell效應快速衰減，導致輻射率無顯著提升。僅在中等間隔（約26納米）時，激發率和輻射率增強足以克服非輻射損失，從而實現PL強度的最大化。

該工作在方法學上具有高度可擴展性與應用價值。所用hBN介電層可通過大面積轉移技術制備，厚度可在5–30納米范圍內精確控制，為工業化制備提供可行路徑。構建的混合維度異質結構不僅適用于量子點發光二極管（PeLED）和光探測器等光電器件，以提升內量子效率和靈敏度，也可推廣至其他低維半導體（例如二維過渡金屬二硫化物、量子阱）與金屬納米結構的耦合優化。研究者強調，通過調節介電間隔厚度與金屬幾何形狀，可為不同材料系統量身定制最優耦合條件，構建新一代高性能光電器件。

本研究成功構建了一種0D-2D-3D混合維度范德華異質結構，通過等離子體激元誘導的局域場放大與Purcell效應顯著增強了CsPbBr₃鈣鈦礦量子點的光致發光性能。通過優化六方氮化硼（hBN）介電間隔層厚度至約26納米，我們實現了光致發光（PL）強度7倍的提升，同時觀測到熒光壽命的縮短，證實了輻射復合速率的增強。理論建模與數值模擬驗證了實驗結果，表明該增強效應源于局域電磁場強化及自發輻射速率調控。在應用層面，該等離子體系統可提升鈣鈦礦量子點的內量子效率，從而直接優化量子點發光二極管（PeLEDs）的性能；同時，入射光子激發的等離子體模式可將電磁場局域于量子點層附近，顯著增強量子點的光吸收能力——這對提升光電探測器與光電晶體管的效率具有關鍵意義。本研究為鈣鈦礦-等離子體復合體系中的激子-等離子體耦合機制提供了新見解，通過金屬增強光致發光策略，為構建高效量子光子器件建立了系統性設計框架。

武漢大學物理科學與技術學院2022級碩士研究生周琨杰為本文第一作者、2023級碩士研究生朱競一為本文共同第一作者，武漢大學王勝教授、上海電力大學林佳教授、中國科學技術大學賴敏良教授為本文共同通訊作者。本研究獲得武漢市自然科學基金、國家自然科學基金以及中央高校基本科研業務費專項資金支持。合作者K.W.與T.T.謹此致謝日本學術振興會（JSPS）科研基金、日本科學技術振興機構（JST）CREST計劃、以及日本文部科學省（MEXT）世界頂級國際研究中心計劃（WPI）提供的支持。
