近日，Laser & Photoniccs Reviews 報道了南開大學劉洪亮副教授團隊的研究新進展，相關工作“Construction of Robust Physical Colors on Lithium Tantalate Crystals with Embedded Gold Nanoparticles and Laser Direct Writing”(Laser & Photonics Reviews 2025, e00415.) 展示了一種通過金離子注入與連續波激光直寫相結合的方法，在鉭酸鋰晶體表面成功構建了穩定且豐富多彩的物理色彩。通過調整激光加工參數，可以實現對金納米顆粒形態的調控，從而實現對色彩的精確調控。該方法不僅具有較高的加工效率和可擴展性，還具有良好的穩定性和魯棒性。

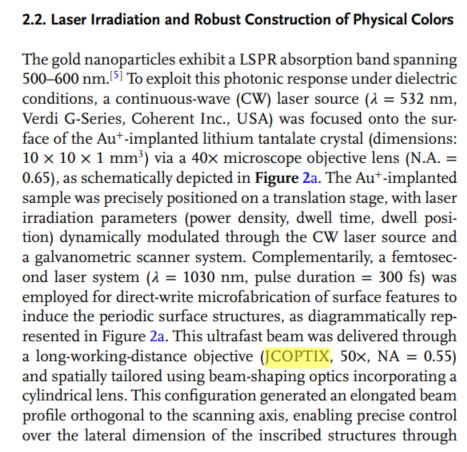

該工作利用晶萃光學JCOPTIX提供的聚焦物鏡搭建飛秒激光直寫系統進行加工，通過共聚焦拉曼顯微鏡，高分辨率透射電子顯微鏡和模擬計算探究了植入的金納米粒子，特別是其局部表面等離子體共振，對傳統光和納米粒子與晶體相互作用的影響，研究了金納米顆粒的形貌對修飾區表面顏色的影響，揭示了金納米顆粒形態與色彩之間的關系。

近年來，隨著納米技術的快速發展，人工物理色彩的構建逐漸成為研究熱點，推動著無色素彩色印刷技術的發展。物理色彩主要來源于光的散射、吸收、衍射或干涉等物理過程，與傳統的顏料色彩相比，具有環保、耐久性強等優點。激光直寫技術作為一種非接觸式、無需掩模的加工方法，因其高分辨率和高效率而備受關注。然而，現有物理色彩構建的研究多集中于超快激光加工，加工成本高，且可加工的材料范圍有限。透明介質晶體表面構造物理顏色在防偽、加密、彩色條碼技術等領域有著廣泛的應用。然而，其表面穩定著色具有相當大的挑戰。本研究聚焦于透明介質晶體，結合離子注入和連續波激光直寫技術，探索了一種新型的表面色彩穩定構建方法。

離子注入技術能夠制造嵌有金屬納米粒子的電介質晶體。這種成熟的非平衡過程，被認為是納米制造領域最有前景的技術之一。該技術是一種將摻雜原子引入固體材料的材料改性方法。其本質是在真空系統中將摻雜原子的離子加速到高速，隨后這些離子轟擊固體材料，在目標區域形成具有獨特性能的表面層（即注入層）。

鉭酸鋰晶體作為一種重要的透明介質材料，具有較大的非線性光學系數、光折變損傷閾值高以及鐵電特性等優點。通過離子注入技術在鉭酸鋰晶體中引入金屬納米顆粒，可以顯著改變其光學性質。本研究通過在鉭酸鋰晶體中嵌入金納米顆粒，并利用波長為532nm的連續波激光照射，利用金納米顆粒的局域表面等離子體共振效應，實現了豐富多彩且持久的表面顏色效果，拓展了激光直寫技術在透明介質晶體表面色彩構建中的應用，還為防偽，信息加密以及藝術設計等領域提供了新的技術途徑。

為了實現透明介質晶體表面色彩構建，研究人員通過離子注入技術在鉭酸鋰晶體表層植入金離子，在晶體表面形成具有特殊光學性質的改性層。隨后利用532 nm連續波激光聚焦照射該區域，通過金納米顆粒的局域表面等離子體共振效應（LSPR）激發特定波長的光散射與吸收，從而在晶體表面產生結構色。通過共聚焦拉曼光譜系統和高分辨率透射電子顯微鏡（HRTEM）與仿真計算探究著色機理，并且利用振鏡加工系統完成了復雜圖案的加工。

離子注入示意圖和通過SRIM計算得出的Au離子分布如圖1所示。研究通過離子注入技術，在鉭酸鋰晶體表面形成一層具有獨特性質的金離子植入層。利用SRIM軟件模擬了金離子在晶體中的分布，結果顯示金離子主要分布在距表面20-100 nm的深度范圍內。

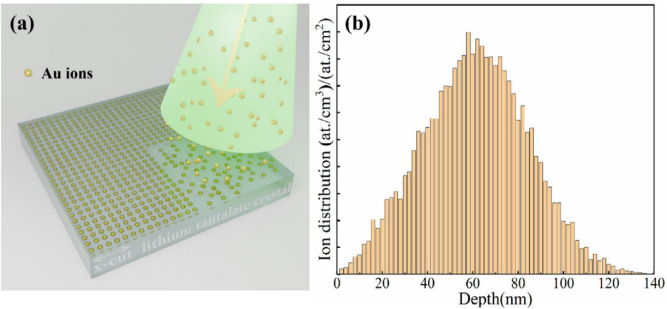

圖1. a)： 離子注入示意圖； 1b)： SRIM計算得出的Au離子分布。

使用波長為532 nm的連續波激光源，通過顯微物鏡聚焦在金離子注入的鉭酸鋰晶體表面。通過改變激光能量和掃描周期，構建了顏色豐富多樣的彩色矩形調色板，如圖2所示。研究結果表明，顏色的變化與激光能量和掃描周期密切相關。在一定范圍內，提高激光能量可以加速色彩的形成，并提高加工效率。此外，通過調整掃描周期，可以實現對色彩的微調。在相同能量下進行多次掃描，顏色不會因掃描次數的增加而改變，表明該方法具有一定的魯棒性。并且在激光能量相差較大的情況下，高能量會覆蓋低能量產生的顏色。通過這種方法展示了 構建的物理顏色的可擴展性，可調節性和可覆蓋性。

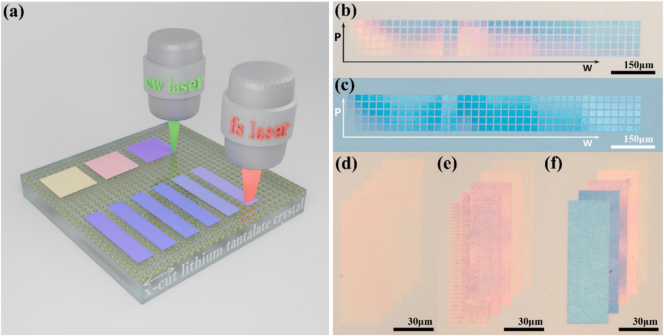

圖2. a)連續波激光器與飛秒激光器在含金納米顆粒樣品表面直接寫入工藝。b)不同激光處理能量(W)和處理間隔(P)下金納米顆粒組裝區域的反顯微圖像，c)透射顯微圖像。d-f)同加工參數覆蓋處理、不同間隔P覆蓋處理及不同能量W覆蓋處理對應的反射顯微圖像對比。

物理著色機理分析

為探究著色機理，本研究利用共聚焦拉曼光譜系統對激光加工區域進行了分析，結果如圖3所示。離子注入后的晶體拉曼光譜強度顯著降低，而經過激光加工的區域拉曼光譜強度有所恢復。這表明激光加工可以部分修復離子注入引起的晶體結構損傷。在離子注入工藝前，樣品保持純晶格結構，未出現明顯晶格損傷或形變。在離子注入過程中，離子與材料的相互作用以及形成的金屬納米顆粒，會對晶格結構造成廣泛的破壞和形變。在采用較低能量進行激光處理后，晶格損傷會部分恢復，因?yàn)槌掷m(xù)的激光輻照產生的局部熱效應促進了晶格原子的重新排列。與此同時，金納米顆粒會進一步聚集。隨著所施加的激光能量的繼續增加，樣品內部會形成更大的金納米顆粒。金納米顆粒的聚集會導致其形態發生變化，從而形成形狀不規則的金納米顆粒。這種嵌入的不規則大尺寸金屬納米顆粒可引起較強的晶格損傷，隨著激光能量的持續增加，周圍晶格結構的壓縮效應會越來越強，使大尺寸納米顆粒向表面移動并沉淀，從而使晶格達到更大的恢復值。峰強度的變化反映了激光直接寫入對晶格的退火修復效應和金納米粒子對晶格的擠壓效應的復雜相互作用過程。此外，拉曼光譜的強度與激光加工區域的顏色存在一定的相關性。本研究通過共聚焦拉曼顯微鏡探究了植入的金納米粒子，特別是其局部表面等離子體共振，對傳統光與納米粒子和晶體相互作用的影響。

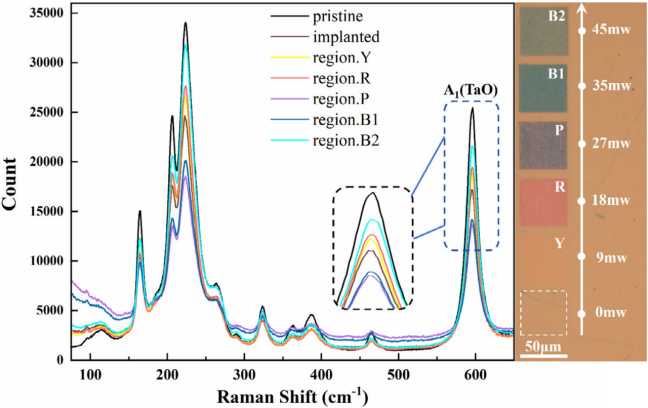

圖3. a)鉭酸鋰晶體體材料、Au離子注入表面及不同能量激光處理區域的拉曼光譜。

本研究采用HRTEM和模擬計算的方法研究了金納米顆粒的形貌對修飾區表面顏色的影響。通過對激光加工區域進行HRTEM分析，觀察到金納米顆粒的形態和尺寸對色彩的形成具有重要影響。實驗發現，金納米顆粒在不同顏色區域的形態和尺寸存在差異，特別是大顆粒金納米顆粒的尺寸形狀對色彩的影響更為顯著。通過時域有限差分（FDTD）方法對金納米顆粒的反射光譜進行模擬計算，進一步揭示了金納米顆粒形態與色彩之間的關系。

著色效果展示

基于以上探究，研究人員利用激光直寫技術在鉭酸鋰晶體表面加工了多種圖案，包括南開大學校徽和卡通蝴蝶等，如圖4所示。實驗結果表明，由于納米顆粒在晶體表層下穩定存在，因此這些圖案具有良好的穩定性，耐摩擦，防潮，耐腐蝕。即使在水中或酒精中擦拭多次，顏色依然保持不變。此外，經過六個月的長期保存，圖案的顏色未發生明顯變化。

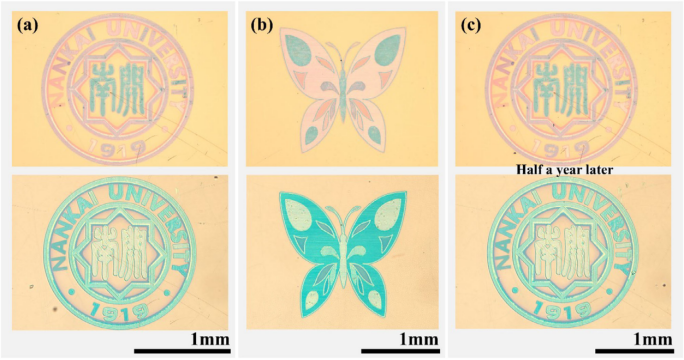

圖4 a，b)不同能量連續波激光制作南開大學校徽和蝴蝶圖案的顯微圖像；c)圖4a所示圖案放置半年后，并且經過酒精棉簽反復擦拭后的顯微圖像。

這項工作將金離子注入與激光直寫技術相結合，在鉭酸鋰晶體表面成功構建了穩定持久且豐富多彩的物理色彩和復雜圖案。激光加工參數的調整，能夠?qū)崿F(xiàn)對金納米顆粒形態的調控，導致局域表面等離子共振峰（LSPR）的位移，從而實現對色彩的精確調控。激光和金納米顆粒與晶體晶格之間的相互作用，實現了鉭酸鋰晶體表面穩定且永久性的局部改性。通過共聚焦拉曼光譜與高分辨透射電鏡分析證實，嵌入式金納米顆粒能夠改變光與物質相互作用的基本機制，從而顯著影響表面顯色特性。該方法不僅具有較高的加工效率和可擴展性，還具有良好的穩定性和魯棒性。這項開創性的研究工作不僅增強了對晶體材料表面著色的科學理解，而且將為防偽、數據存儲和藝術表達等方面的應用開辟新的途徑，顯著推進功能材料表面工程領域的發展。

南開大學電子信息與光學工程學院2023級碩士研究生于夢涵為本文第一作者，劉洪亮副教授為本文通訊作者。山東大學博士研究生陳志翔、HZDR離子束中心Ulrich Kentsch和周生強老師，以及山東大學賈曰辰老師對本文有重要貢獻。本文研究工作獲得國家自然科學基金項目、流體動力與機電系統國家重點實驗室開放基金支持，感謝HZDR離子束中心（IBC）支持完成離子注入實驗，感謝山東大學提供核心設施共享平臺。
