近日，PhotoniX 報道了南京大學胡偉教授、陸延青教授團隊的研究進展，相關工作“Colorless and unidirectional diffractive-type solar concentrators compatible with existing windows.” PhotoniX 6, 20 (2025)解決了現有聚光器在色偏、霧度及集成度等方面所遇到的挑戰。該工作基于膽甾相液晶的手性光子晶體結構設計，提出一種無色偏的定向太陽能聚光膜，實現了對特定圓偏振光的選擇性反射并在玻璃內部形成波導將光能導向一側邊界，同時保留高透光率與出色的色度特性。通過多層不同螺距的薄膜堆疊擴展了反射帶寬，結合亞波長周期漸變?nèi)∠驅崿F(xiàn)了廣角的定向?qū)Ч猓@著提升了聚光效率。該聚光膜具備良好的透明性，可直接涂覆于現有建筑玻璃表面，無需更改結構或大面積光伏鋪設，具有良好的兼容性與成本優勢，為建筑光伏一體化提供了切實可行的路徑。

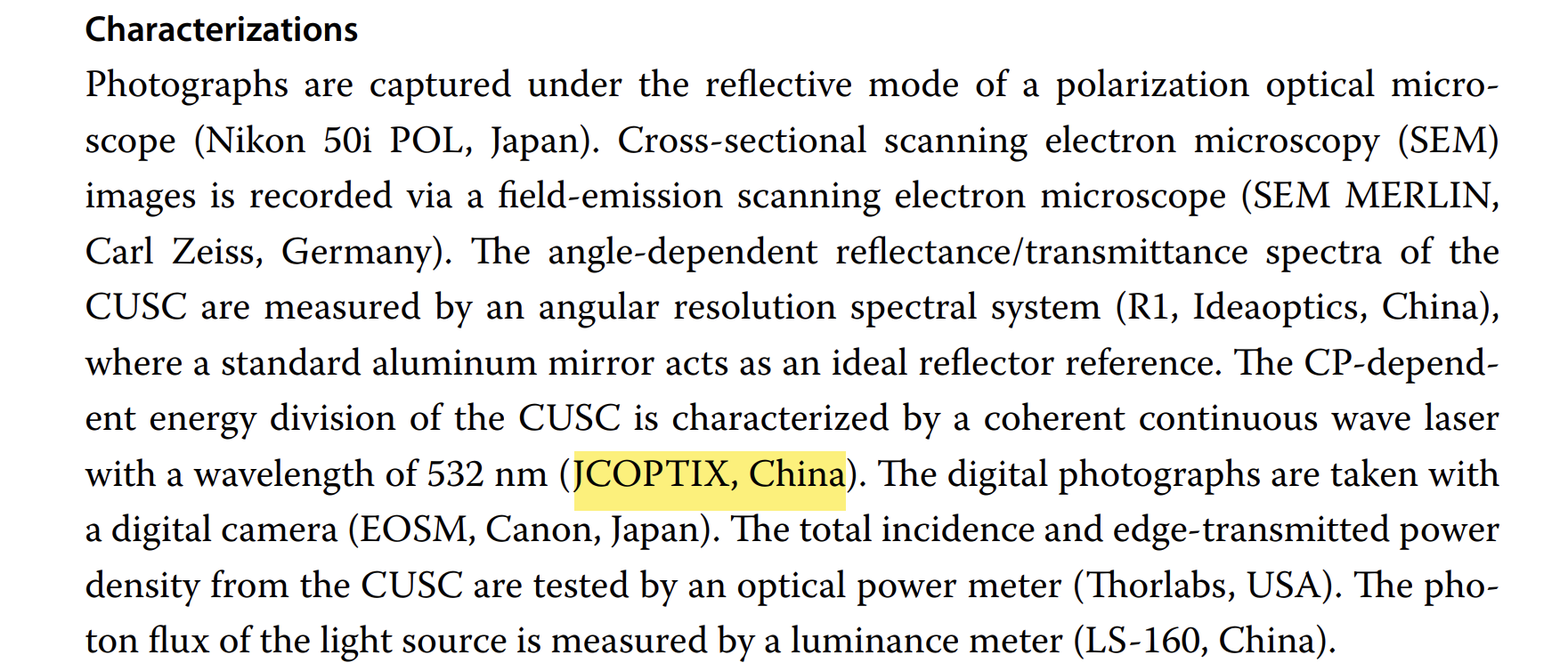

該工作利用晶萃光學JCOPTIX提供的532 nm波長相干連續波激光器, 結合偏振檢測儀器對不同圓偏振光進行分類。

隨著城市立體化發展，高層建筑數量不斷攀升，建筑能耗持續增加，對分布式清潔能源的需求愈發迫切。建筑光伏一體化（BIPV）能夠在建筑表面直接發電，其中玻璃作為常見外立面材料，是光伏集成的理想載體。然而，現有光伏組件多為不透明或易碎材質，難以同時滿足采光與建筑玻璃的機械性能需求。

側邊采集型聚光器通過波導將光引至玻璃邊緣進行收集發電，為BIPV提供了可行路徑。但現有的熒光型和散射型聚光器仍面臨著導光效率低、色偏嚴重、結構復雜等難題——發光型方案（Nat. Photonics 12, 105, 2018；Nat. Energy 4, 197, 2019）因全向發射而損耗較為嚴重，散射型方案（Nat. Commun. 16, 2085, 2025）則受制于霧度與色偏，難以兼顧建筑玻璃高透明度和美觀性的需求。 液晶顯示作為當今平板顯示的主流技術，充分證明了液晶材料的可加工性與大面積應用潛力。近期，基于膽甾相液晶（CLC）的偏振體光柵波導在增強現實顯示中展現出優異的導光能力與圓偏振選擇特性，這啟發了其在太陽能采集中的新應用?；谶@一思路，本研究首次將CLC光波導引入建筑玻璃，設計出可大面積涂覆的無色單向衍射型太陽能聚光器（CUSC）。該設計兼具高透明度、寬帶導光性與結構兼容性，打破了傳統聚光器在效率、美觀與集成間的權衡，為綠色建筑提供了一條全新的可行路徑。

太陽是地球最主要的能量來源，其能量以電磁波形式傳播。光作為橫波，其偏振特性決定了其與周期性光子結構的特殊相互作用方式。自然光本身是非偏振的，可視為左右旋圓偏振光的疊加。膽甾相液晶（CLC）作為一維手性光子晶體，能夠在光子帶隙內選擇性反射與其旋性一致的圓偏振光，而剩余部分則直接透過。通過疊加多層不同螺距的CLC薄膜，光子帶隙擴展至幾乎整個可見光范圍，覆蓋400–750 nm。在此基礎上，進一步引入亞波長橫向周期取向，使相應圓偏振分量在±60°廣角范圍內實現高效單向衍射與全內反射，顯著提升了導光效率。該功能薄膜可直接涂覆或轉移至建筑玻璃，形成透明太陽能聚光膜。特定圓偏振光經選擇性反射后，經由全內反射在玻璃內部定向傳播，最終被放置于邊緣的單晶硅光伏電池高效捕獲并轉化為電能。該方案在保有玻璃高透明度與美觀性的同時，實現了高效光能利用和熱能減量，助力建筑玻璃由“被動采光”向“主動發電”的功能躍遷。

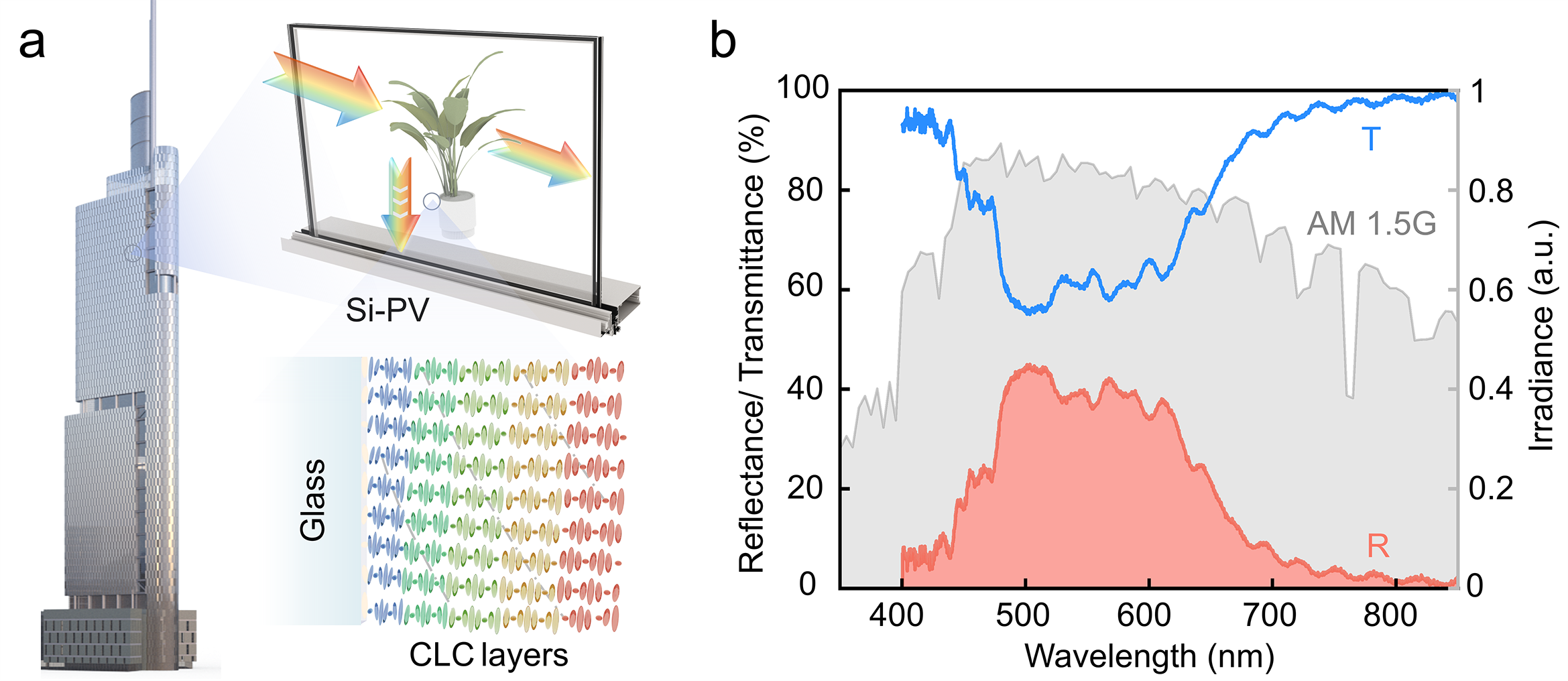

圖1. CUSC設計原理。 a 左：南京紫峰大廈全景圖；右：多螺距CLC層涂覆建筑玻璃構成光伏集成透明窗。b 在AM 1.5G照射下，CUSC表現出寬帶半透半反特性

CUSC的光學性能

研究團隊設計并制備了一種帶傾斜 Bragg 面的多層膽甾相液晶（CLC）膜，利用圓偏振全息曝光技術實現橫向周期 460 nm 的亞波長光柵取向?qū)?。該結構不僅具備寬帶圓偏振選擇性反射，還能在 ±60° 范圍內實現高效光導引。膜厚僅 7.5 μm，可直接涂覆于建筑玻璃，呈無色透明、無霧感外觀。在 532 nm 激光測試中，該膜可將 38.1% 入射能量引導至玻璃邊緣輸出，并表現出顯著的圓偏振分離能力。全光譜（400–800 nm）透過率高達 64.2%，色度品質高，CIELAB 色差處于建筑玻璃可接受范圍內。該設計兼顧廣角導光與視覺美感，為建筑光伏一體化提供了色彩中性且高度兼容的聚光新方案。

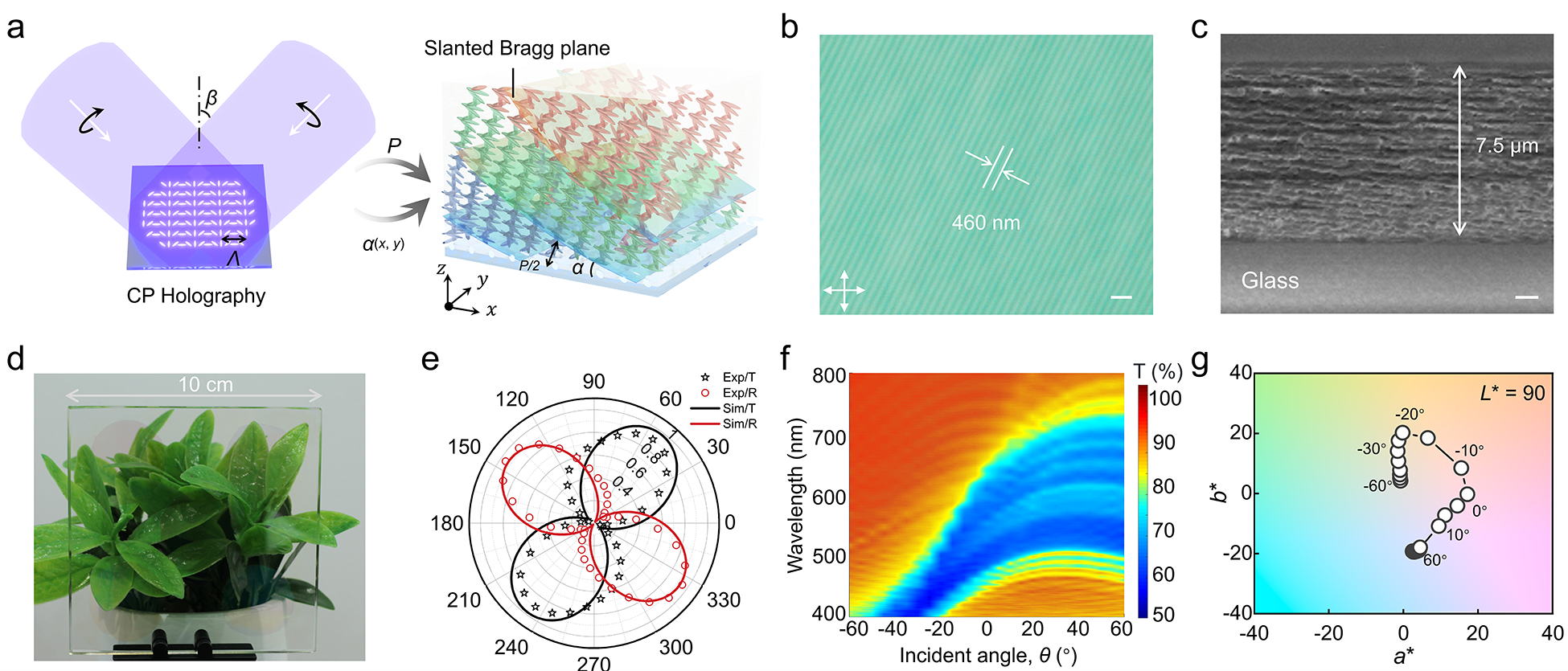

圖2. CUSC結構與光學特性。a–c. 多層CLC制備示意及結構圖；d. 實拍圖展示透明無色；e. 偏振分光；f–g. 廣角透光，低色差

CUSC的定向波導

在白光正面照射下，CUSC器件可將光不對稱地引導至建筑玻璃的單側邊緣，亞波長周期光柵結構引發色散效應。實拍圖清晰呈現出玻璃邊緣明亮的導光現象，同時南京大學?；涨逦梢姡砻髌骷趯崿F(xiàn)聚光功能的同時保持高透過率與無色外觀。仿真結果顯示，CLC多層結構內部的傾斜Bragg面角度由鄰近玻璃的一側的21°逐漸變化至30°，不同螺距的CLC層對不同波長光進行選擇性反射，并在滿足全內反射條件下，沿玻璃內部單向?qū)Ч獠R聚至邊緣。進一步模擬表明，該單向?qū)Ч鈾C制在±40°廣角范圍內均具備高效導光能力，在廣角日照條件下仍表現出優異的聚光性能，驗證了該CUSC在建筑環境中的穩定性和工程可行性。

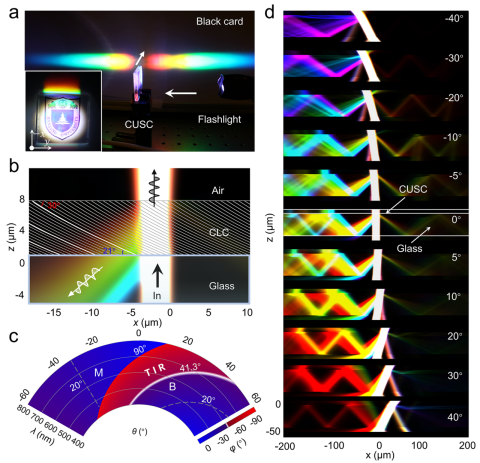

圖3. CUSC的定向?qū)Ч?。a 白光單向?qū)氩Ａн吘?；b–d 模擬驗證圓偏振選擇性反射與廣角寬帶波導傳輸

CUSC的光伏性能與穩定性

在邊緣集成 0.5 × 4 cm2 硅電池的 1 英寸 CUSC 原型中，自然光下可驅動 10 mW 風扇，AM1.5G 條件下實現短路電流密度 7.0 mA/cm2、光學效率 18.1% 和功率轉換效率（PCE）3.7%。全天實測 PCE 穩定高于 2.7%，室內白光老化 1500 小時后仍保持 95.4% 初始效率。該膜可涂覆或轉印于玻璃內側，僅在邊緣安裝光伏電池，較比現有熒光型和散射型太陽能聚光器可減少 75% 光伏電池用量，同時保持透明、美觀和易于集成的優勢。

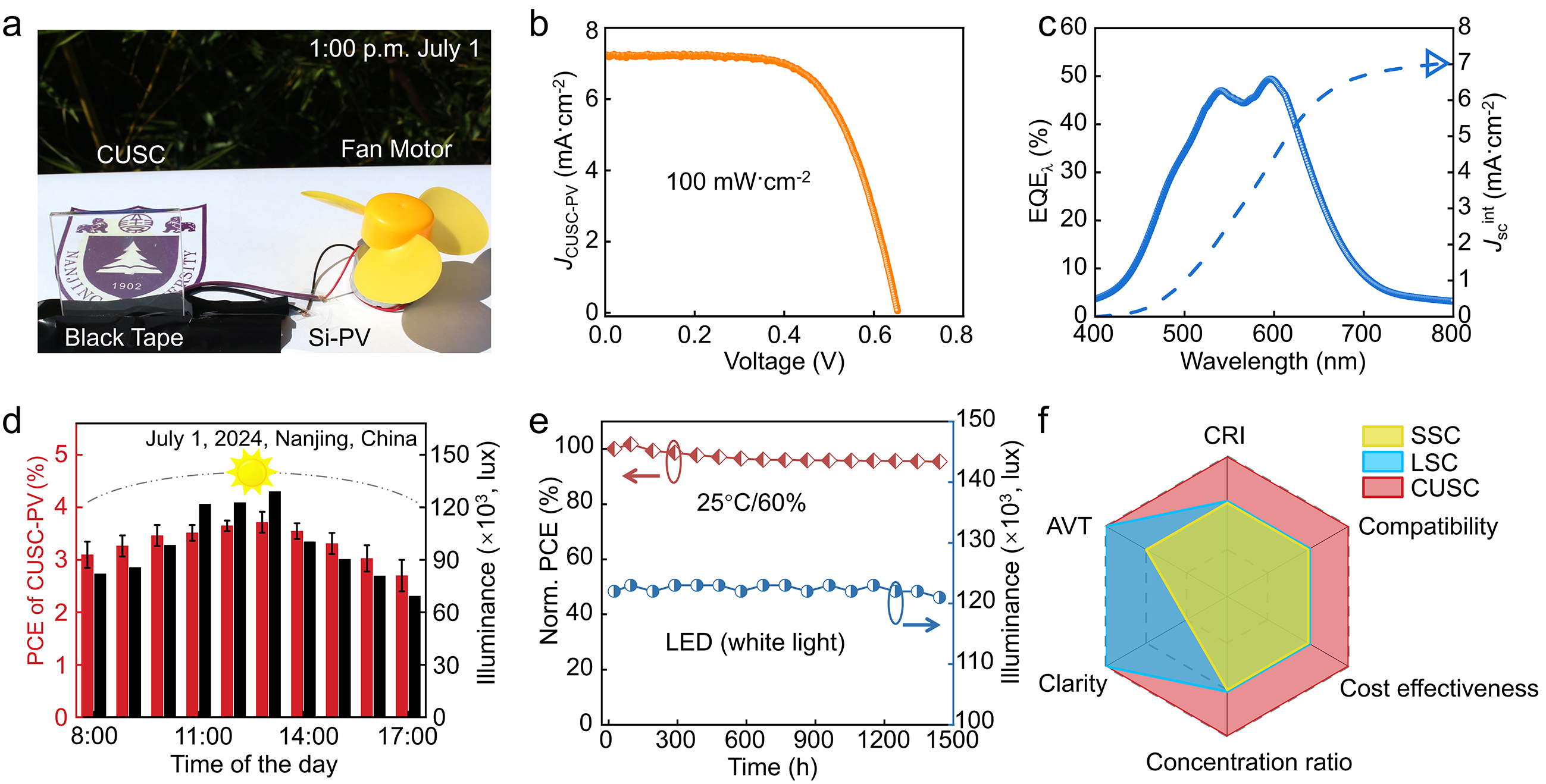

圖4. CUSC的光伏性能與穩定性。a. 自然光驅動風扇；b–c. 光電轉化性能測試；d–e.全天與長期穩定性；f. 性能與現有方案比較。

本文提出一種無色單向太陽能聚光膜設計，通過多螺距CLC薄膜堆疊與亞波長橫向周期取向，實現了自然光中特定圓偏振的寬帶選擇性反射與廣角單向?qū)Ч?。該器件兼具高透明度（AVT 64.2%）、高顯色性（CRI 91.3%）與高效聚光能力，在保持建筑玻璃美感的同時提升光伏集成效率。1英寸原型可在自然光下驅動10?mW風扇，直觀展示了其實用潛力。未來可在CLC結構參數優化、左右手性融合設計及卷對卷圖案化制備等方面進一步拓展，并解決紫外老化與偏振泄漏等問題。該方案為綠色建筑與農業光伏提供新路徑，助力社會的可持續發展。

南京大學現代工學院2022屆博士生張德偉和2023屆博士生郭政昊為論文共同第一作者，胡偉教授和陸延青教授為共同通訊作者，博士后徐春庭和博士生李見卿對本工作有重要貢獻。該研究受國家重點研發計劃課題、國家自然科學基金重點項目、中央高?；究蒲袠I(yè)務費和江蘇省自然科學基金資助完成。

作者特別感謝南京晶萃光學科技有限公司（JCOPTIX）、南京寧萃光學科技有限公司（NCLCP）提供的光學元件與液晶材料支持。
