非偏振分束立方體，工作波段：1100-1600 nm
- 用于1100-1600 nm波長范圍的分束立方體
- 五種分光比，均對入射光偏振態不敏感
- 可調諧激光源的理想之選
- 產品介紹

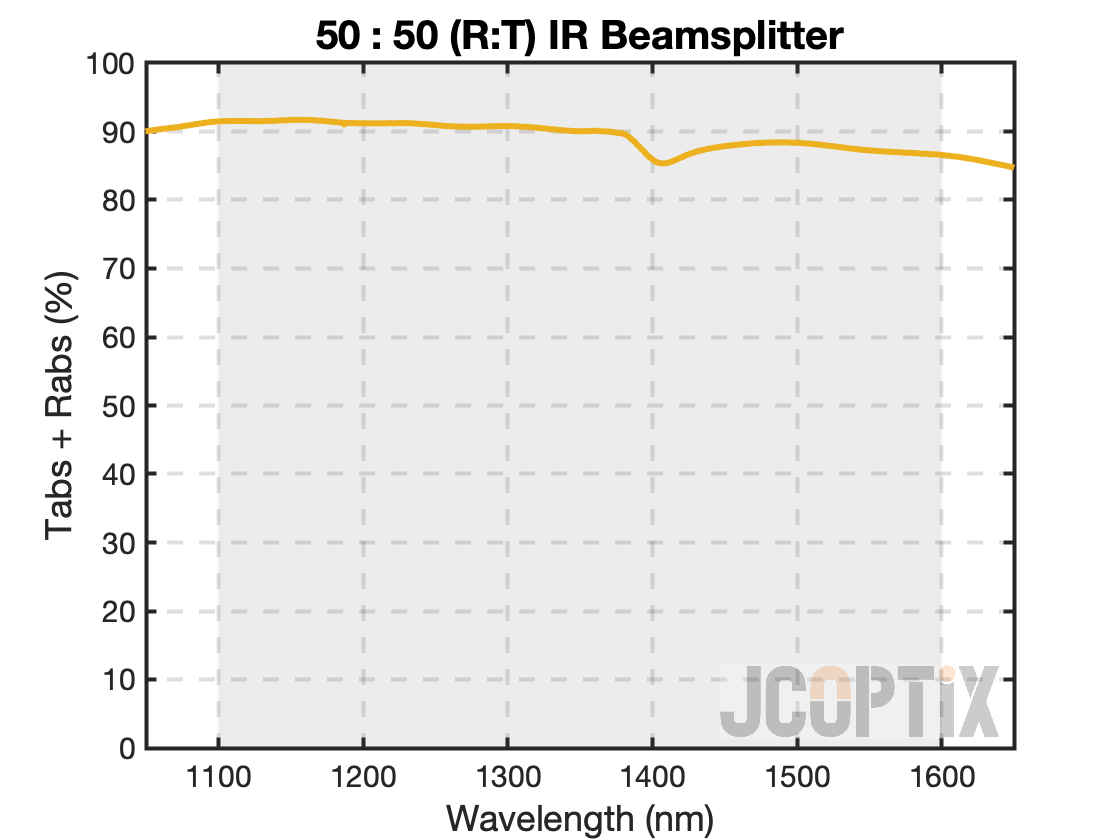

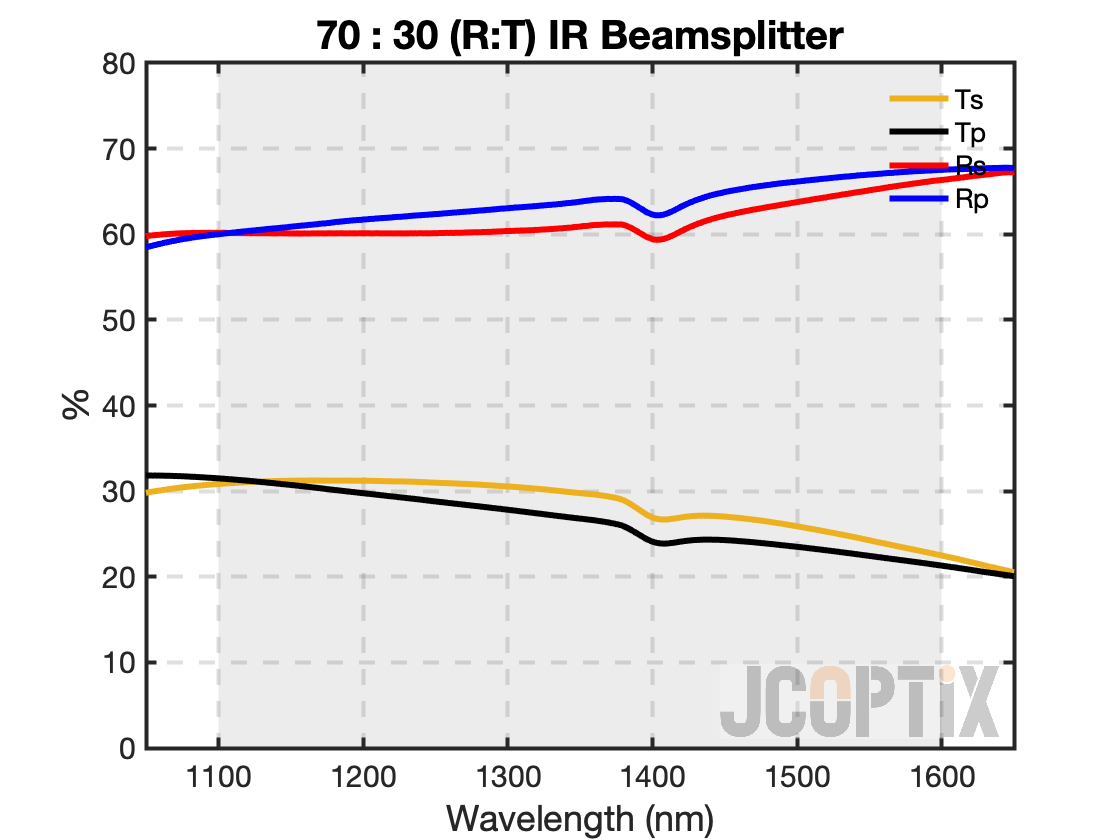

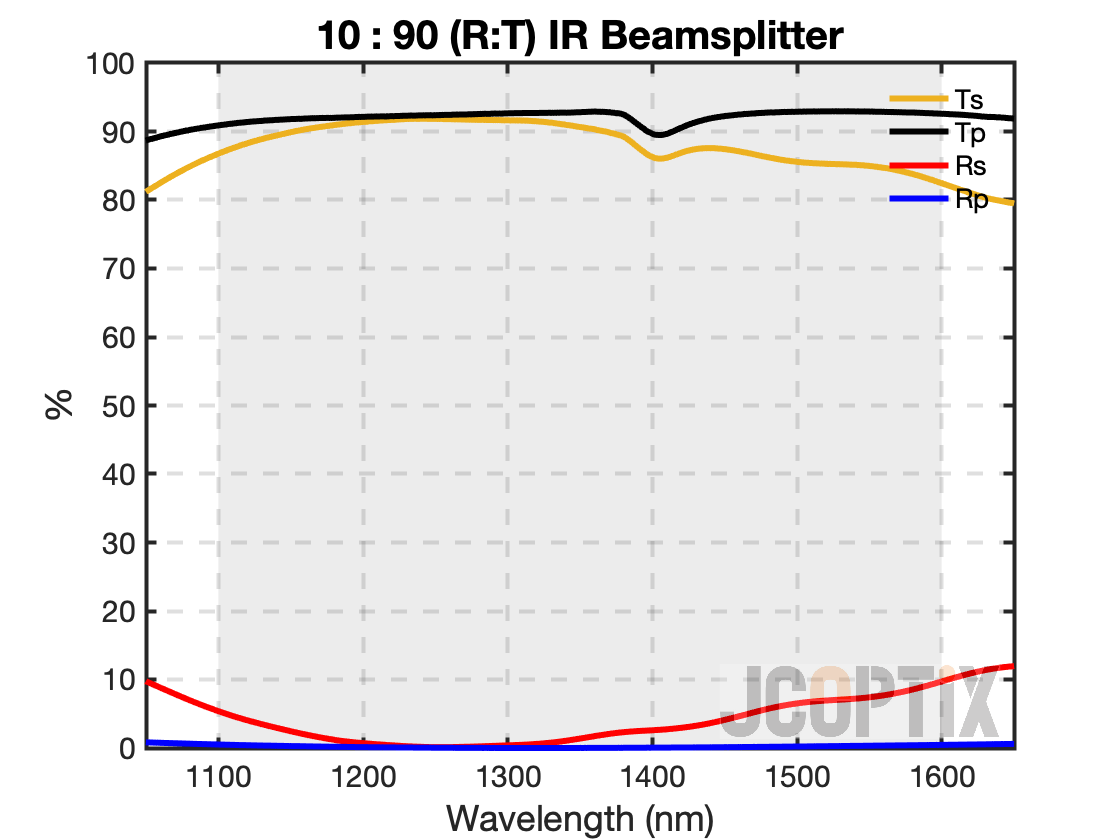

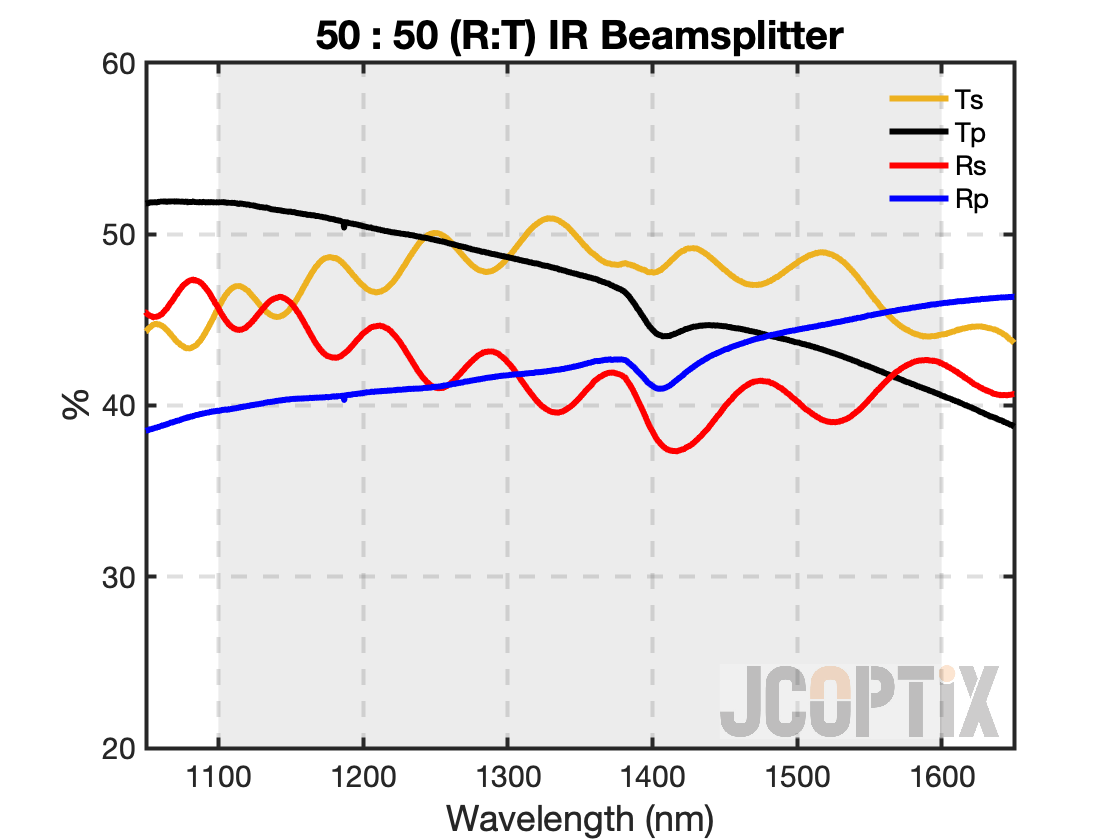

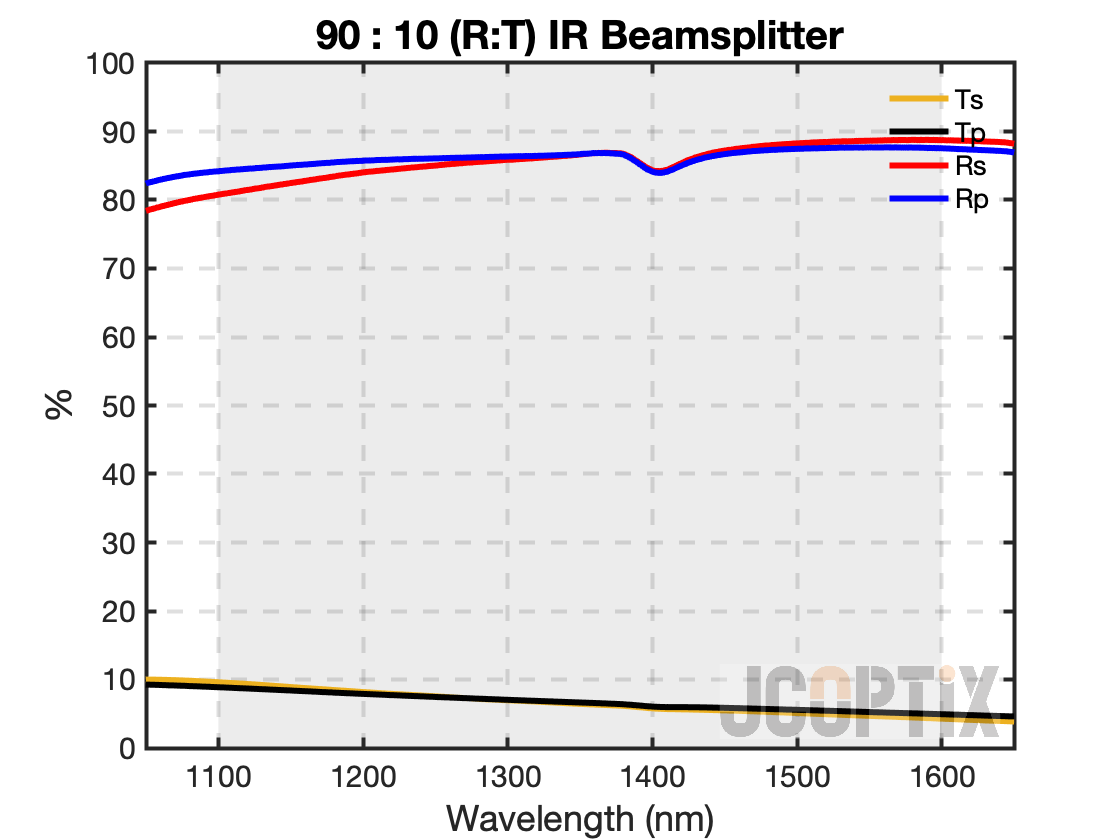

- 曲線
產品說明
晶萃光學JCOPTIX提供的非偏振分束立方由一對精確高容差N-BK7直角棱鏡組成。一個棱鏡的斜邊面上鍍有針對工作波段優化的金屬電介質膜層（分光膜），然后將兩個棱鏡相互膠合在一起，經過設計使入射光波前畸變達到最小。分光膜的低偏振依賴性使s和p偏振態的入射光的透射和反射率差別分別保持在10%以內；分束立方的入射和反射面均鍍有寬帶多層電介質增透膜，從而使整個波長范圍內的表面反射損耗達到最小。但由于分光膜的金屬性質，這些分束器不能用于較高功率的激光器。
在這些分束立方中，鍍有分光膜的棱鏡上有一個清晰可見的點作為標記。入射光應通過鍍有分光膜的斜邊進入棱鏡，從而使經過膠合劑的功率損失降至最低。通過未鍍膜的棱鏡入射的光束會在膠合劑中產生三倍以上的能量（透射分量，加上反射分量的雙程），更高功率的光束會導致膠合劑退化。
晶萃光學JCOPTIX提供五種分光比10:90、30:70、50:50、70:30或90:10(R:T)的分束立方，尺寸范圍覆蓋5到50.8 mm。如有其他特殊尺寸定制需求，請聯系技術支持。
通用參數
光學元件材質 N-BK7 | 工作波長 1100-1600 nm |
尺寸公差 +0.0/-0.2 mm | 透射波角度 < 5 arcmin |
反射波角度 90° ± 5 arcmin | 鍍膜 增透膜，分光膜 |
增透膜 Ravg< 0.5% @ 0°AOI | 表面光潔度（劃痕/麻點） 40/20 |
BSxx19-T4
BSxx19-T4
BSxx37-T4
BSxx37-T4
BSxx55-T4
BSxx55-T4
BSxx73-T4
BSxx73-T4
BSxx91-T4
BSxx91-T4
非偏振分束立方體，工作波長：1100-1600 nm，安裝于30 mm的同軸立方體安裝座
- 工作波段：1100 - 1600 nm
- 三種分光比
- 已安裝版本
晶萃光學JCOPTIX提供的非偏振分束立方由一對精確高容差N-BK7直角棱鏡組成。一個棱鏡的斜邊面上鍍有針對工作波段優化的金屬電介質膜層（分光膜），然后將兩個棱鏡相互膠合在一起。鍍有分光膜的棱鏡上有一個清晰可見的點作為標記。入射光應通過鍍有分光膜的斜邊進入棱鏡，從而使經過膠合劑的功率損失降至最低。
晶萃光學JCOPTIX提供預安裝在30 mm同軸立方體安裝座內的非偏振分束立方，覆蓋三種分光比50:50、70:30或90:10(R:T)。如有其他特殊尺寸定制需求，請聯系技術支持。
| 產品型號 | 3D預覽 | 分光比 | 尺寸 | 通光孔徑 | 分享 | 對比 | 單價 | 發貨日期 | 購物車 |
|---|---|---|---|---|---|---|---|---|---|
| 50:50（R:T） | 25.4 mm × 25.4 mm × 25.4 mm | >20.3 mm × 20.3 mm | ￥1,688.00 | 當天 | |||||
| 70:30（R:T） | 25.4 mm × 25.4 mm × 25.4 mm | >20.3 mm × 20.3 mm | ￥1,768.00 | 當天 | |||||
| 90:10（R:T） | 25.4 mm × 25.4 mm × 25.4 mm | >20.3 mm × 20.3 mm | ￥1,768.00 | 當天 |
非偏振分束立方體，分光比：10:90 (R:T)，工作波長：1100-1600 nm
- 工作波段：1100 - 1600 nm
- 分光比：10:90
- 四種尺寸可選
晶萃光學JCOPTIX提供的非偏振分束立方由一對精確高容差N-BK7直角棱鏡組成。一個棱鏡的斜邊面上鍍有針對工作波段優化的金屬電介質膜層（分光膜），然后將兩個棱鏡相互膠合在一起。鍍有分光膜的棱鏡上有一個清晰可見的點作為標記。入射光應通過鍍有分光膜的斜邊進入棱鏡，從而使經過膠合劑的功率損失降至最低。
晶萃光學JCOPTIX提供分光比為10:90(R:T)的分束立方，四種尺寸可選。如有其他特殊尺寸定制需求，請聯系技術支持。
| 產品型號 | 3D預覽 | 分光比 | 尺寸 | 通光孔徑 | 分享 | 對比 | 單價 | 發貨日期 | 購物車 |
|---|---|---|---|---|---|---|---|---|---|
| 10:90（R:T） | 5.0 mm × 5.0 mm × 5.0 mm | >3.5 mm × 3.5 mm | ￥1,098.00 | 2周 | |||||
| 10:90（R:T） | 10.0 mm × 10.0 mm × 10.0 mm | >8.0 mm × 8.0 mm | ￥1,235.00 | 2周 | |||||
| 10:90（R:T） | 12.7 mm × 12.7 mm × 12.7 mm | >10.16 mm × 10.16 mm | ￥1,298.00 | 當天 | |||||
| 10:90（R:T） | 20.0 mm × 20.0 mm × 20.0 mm | >16.0 mm × 16.0 mm | ￥1,398.00 | 當天 |
非偏振分束立方體，分光比：30:70 (R:T)，工作波長：1100-1600 nm
- 工作波段：1100 - 1600 nm
- 分光比：30:70
- 四種尺寸可選
晶萃光學JCOPTIX提供的非偏振分束立方由一對精確高容差N-BK7直角棱鏡組成。一個棱鏡的斜邊面上鍍有針對工作波段優化的金屬電介質膜層（分光膜），然后將兩個棱鏡相互膠合在一起。鍍有分光膜的棱鏡上有一個清晰可見的點作為標記。入射光應通過鍍有分光膜的斜邊進入棱鏡，從而使經過膠合劑的功率損失降至最低。
晶萃光學JCOPTIX提供分光比為30:70(R:T)的分束立方，四種尺寸可選。如有其他特殊尺寸定制需求，請聯系技術支持。
| 產品型號 | 3D預覽 | 分光比 | 尺寸 | 通光孔徑 | 分享 | 對比 | 單價 | 發貨日期 | 購物車 |
|---|---|---|---|---|---|---|---|---|---|
| 30:70（R:T） | 5.0 mm × 5.0 mm × 5.0 mm | >3.5 mm × 3.5 mm | ￥1,098.00 | 當天 | |||||
| 30:70（R:T） | 10.0 mm × 10.0 mm × 10.0 mm | >8.0 mm × 8.0 mm | ￥1,235.00 | 2周 | |||||
| 30:70（R:T） | 12.7 mm × 12.7 mm × 12.7 mm | >10.16 mm × 10.16 mm | ￥1,298.00 | 當天 | |||||
| 30:70（R:T） | 20.0 mm × 20.0 mm × 20.0 mm | >16.0 mm × 16.0 mm | ￥1,398.00 | 2周 |
非偏振分束立方體，分光比：50:50 (R:T)，工作波長：1100-1600 nm
- 工作波段：1100 - 1600 nm
- 分光比：50:50
- 六種尺寸可選
晶萃光學JCOPTIX提供的非偏振分束立方由一對精確高容差N-BK7直角棱鏡組成。一個棱鏡的斜邊面上鍍有針對工作波段優化的金屬電介質膜層（分光膜），然后將兩個棱鏡相互膠合在一起。鍍有分光膜的棱鏡上有一個清晰可見的點作為標記。入射光應通過鍍有分光膜的斜邊進入棱鏡，從而使經過膠合劑的功率損失降至最低。
晶萃光學JCOPTIX提供分光比為50:50(R:T)的分束立方，六種尺寸可選。如有其他特殊尺寸定制需求，請聯系技術支持。
| 產品型號 | 3D預覽 | 分光比 | 尺寸 | 通光孔徑 | 分享 | 對比 | 單價 | 發貨日期 | 購物車 |
|---|---|---|---|---|---|---|---|---|---|
| 50:50（R:T） | 5.0 mm × 5.0 mm × 5.0 mm | >3.5 mm × 3.5 mm | ￥1,098.00 | 當天 | |||||
| 50:50（R:T） | 10.0 mm × 10.0 mm × 10.0 mm | >8.0 mm × 8.0 mm | ￥1,235.00 | 2周 | |||||
| 50:50（R:T） | 12.7 mm × 12.7 mm × 12.7 mm | >10.16 mm × 10.16 mm | ￥1,298.00 | 當天 | |||||
| 50:50（R:T） | 20.0 mm × 20.0 mm × 20.0 mm | >16.0 mm × 16.0 mm | ￥1,398.00 | 當天 | |||||
| 50:50（R:T） | 25.4 mm × 25.4 mm × 25.4 mm | >20.3 mm × 20.3 mm | ￥1,488.00 | 當天 | |||||
| 50:50（R:T） | 50.8 mm × 50.8 mm × 50.8 mm | >40.64 × 40.64 mm | ￥4,350.00 | 當天 |
非偏振分束立方體，分光比：70:30 (R:T)，工作波長：1100-1600 nm
- 工作波段：1100 - 1600 nm
- 分光比：70:30
- 五種尺寸可選
晶萃光學JCOPTIX提供的非偏振分束立方由一對精確高容差N-BK7直角棱鏡組成。一個棱鏡的斜邊面上鍍有針對工作波段優化的金屬電介質膜層（分光膜），然后將兩個棱鏡相互膠合在一起。鍍有分光膜的棱鏡上有一個清晰可見的點作為標記。入射光應通過鍍有分光膜的斜邊進入棱鏡，從而使經過膠合劑的功率損失降至最低。
晶萃光學JCOPTIX提供分光比為70:30(R:T)的分束立方，五種尺寸可選。如有其他特殊尺寸定制需求，請聯系技術支持。
| 產品型號 | 3D預覽 | 分光比 | 尺寸 | 通光孔徑 | 分享 | 對比 | 單價 | 發貨日期 | 購物車 |
|---|---|---|---|---|---|---|---|---|---|
| 70:30（R:T） | 5.0 mm × 5.0 mm × 5.0 mm | >3.5 mm × 3.5 mm | ￥1,098.00 | 當天 | |||||
| 70:30（R:T） | 10.0 mm × 10.0 mm × 10.0 mm | >8.0 mm × 8.0 mm | ￥1,235.00 | 當天 | |||||
| 70:30（R:T） | 12.7 mm × 12.7 mm × 12.7 mm | >10.16 mm × 10.16 mm | ￥1,298.00 | 2周 | |||||
| 70:30（R:T） | 20.0 mm × 20.0 mm × 20.0 mm | >16.0 mm × 16.0 mm | ￥1,398.00 | 當天 | |||||
| 70:30（R:T） | 25.4 mm × 25.4 mm × 25.4 mm | >20.3 mm × 20.3 mm | ￥1,568.00 | 當天 |
非偏振分束立方體，分光比：90:10 (R:T)，工作波長：1100-1600 nm
- 工作波段：1100 - 1600 nm
- 分光比：90:10
- 五種尺寸可選
晶萃光學JCOPTIX提供的非偏振分束立方由一對精確高容差N-BK7直角棱鏡組成。一個棱鏡的斜邊面上鍍有針對工作波段優化的金屬電介質膜層（分光膜），然后將兩個棱鏡相互膠合在一起。鍍有分光膜的棱鏡上有一個清晰可見的點作為標記。入射光應通過鍍有分光膜的斜邊進入棱鏡，從而使經過膠合劑的功率損失降至最低。
晶萃光學JCOPTIX提供分光比為90:10(R:T)的分束立方，五種尺寸可選。如有其他特殊尺寸定制需求，請聯系技術支持。
| 產品型號 | 3D預覽 | 分光比 | 尺寸 | 通光孔徑 | 分享 | 對比 | 單價 | 發貨日期 | 購物車 |
|---|---|---|---|---|---|---|---|---|---|
| 90:10（R:T） | 5.0 mm × 5.0 mm × 5.0 mm | >3.5 mm × 3.5 mm | ￥1,098.00 | 2周 | |||||
| 90:10（R:T） | 10.0 mm × 10.0 mm × 10.0 mm | >8.0 mm × 8.0 mm | ￥1,275.00 | 當天 | |||||
| 90:10（R:T） | 12.7 mm × 12.7 mm × 12.7 mm | >10.16 mm × 10.16 mm | ￥1,298.00 | 當天 | |||||
| 90:10（R:T） | 20.0 mm × 20.0 mm × 20.0 mm | >16.0 mm × 16.0 mm | ￥1,398.00 | 當天 | |||||
| 90:10（R:T） | 25.4 mm × 25.4 mm × 25.4 mm | >20.3 mm × 20.3 mm | ￥1,568.00 | 當天 |
30 mm同軸立方體，用于棱鏡及分束立方
- 外形尺寸：41 mm × 41 mm × 41 mm
- 適配25.4 mm 分束立方體和25 mm直角棱鏡
- 側面帶4個SM1螺紋孔，底座帶M4螺紋孔
晶萃光學JCOPTIX提供的30 mm同軸立方體MCC3-C可用于安裝邊長 25.4或 25 mm 的立方體光學元件，如分束立方、直角棱鏡、直角棱鏡反射鏡等，可兼容30 mm同軸系統和自由空間光路。如需安裝5 mm、10 mm、12.7 mm或20 mm分束立方體可通過我們的MCC3-CA系列分束立方體轉接件進行安裝。光學元件或者轉接件通過同軸立方體內部的三角壓板上的三個1.5 mm HEX內六角螺釘壓緊固定，安裝時必須平整對準底座的三個角，注意不要擰得過緊以免損傷光學件。三角壓板內側也設置有膠墊可保護光學元件。立方體的四個側面中心均設置有SM1螺紋孔和美制4-40螺孔，用于連接SM1螺紋組件和同軸系統接桿，底部設置有M4螺紋孔用于連接接桿。
| 產品型號 | 3D預覽 | 元件固定方式 | 適用光學元件 | 分享 | 對比 | 單價 | 發貨日期 | 購物車 |
|---|---|---|---|---|---|---|---|---|
| 壓蓋固定 | 25.4 mm分束立方體/25 mm直角棱鏡 | ￥663.00 | 4周 |
分束立方體轉接件
接件_202201241405023152.png)
- 與30 mm同軸立方體MCC3-C配合安裝
- 用于5 mm、10 mm、12.7 mm和20 mm分束立方體
- 通過轉接件安裝使光學元件位于同軸系統中心
晶萃光學JCOPTIX提供的分束立方體轉接件用于與30 mm同軸立方配合安裝于同軸系統中，轉接件上都有一個入射面通光孔徑，通光區域大于面積的80%。轉接件由上下兩個可分離的組件組成，轉接件上設置了不同大小尺寸的凹槽用于適配不同尺寸的立方體，光學元件與上下兩個組件凹槽面對齊后組合成25.4 mm的立方體，然后固定于30 mm同軸立方體MCC3-C中。
二維棱鏡調整架
整架2_畫板 1_202203251048122699_202205231617357302.png)
- 適用于夾持棱鏡、立方體等光學元件
- ±4°的俯仰和傾斜調節，調節精度0.38°/轉
- 安裝平板可以自行拆裝，實現左、右手結構互換安裝
- 附送MMA-CA1可調小壓臂（可單獨購買），夾持最大高度26 mm光學元件（可拓展高度）
晶萃光學JCOPTIX提供二維棱鏡調整架適用于夾持棱鏡、立方體等光學元件。調整架包括L型調整支架和安裝平板。L型調整支架上設置有兩個M6 × 0.25螺紋副，可實現±4 °俯仰和偏擺調節，調節精度為0.38°/轉；并附送二顆M4 × 10圓柱頭螺釘。
安裝平板可以拆下，固定到任一安裝臂上，實現左手或右手結構的互換。（觀察者正對調整架，豎直的安裝臂相對于入射光處于左側時，稱為左手結構；反之稱為右手結構。）
安裝平板上設置有六個M4螺紋貫穿孔用于安裝可調壓臂。光學元件通過壓臂末端M4尼龍頭緊定螺釘（兼容2 mm六角扳手）固定，適用最大高度為26 mm的光學元件。可調壓臂自帶MMA-EP1壓臂延長接桿。如需安裝更高光學元件，可搭配MMA-EP1（增高33 mm）或MMA-EP2（增高58 mm）壓臂延長接桿。
二維平臺調整架
整架_202307211110503543.png)
- ±3°或±4°的俯仰和傾斜調節
- 適用于夾持棱鏡、立方體等光學元件
- 通過可調壓臂夾持光學元件（壓臂高度可拓展）
- 安裝平臺尺寸50 mm ×?50 mm和75 mm × 75 mm可選
晶萃光學JCOPTIX提供的二維平臺調整架適用于夾持棱鏡、立方體等光學元件。平臺板可以水平或垂直方向安裝，其中MMB-1調整架帶有50 mm正方形安裝平臺板且附送可調壓臂，可夾持最大高度26 mm的光學元件。MMB-2調整架帶有75 mm正方形安裝平臺板且附送可調壓臂，可夾持最大高度88 mm的光學元件。
MMB-1調整架上設置有兩個M6 × 0.25螺紋副，可實現±4 °俯仰和偏擺調節，調節精度為0.38°/轉。安裝平臺板上有5個M4螺紋貫穿孔，可用于安裝可調壓臂，光學元件通過壓臂末端M4尼龍頭緊定螺釘（兼容2 mm六角扳手）固定。 MMB-2調整架上設置有兩個M6 × 0.25螺紋副，可實現±3 °俯仰和偏擺調節，調節精度為0.25°/轉，安裝平臺板上分布有M4和M6螺紋貫穿孔，光學元件通過可調壓臂上的彈性手?jǐn)Q螺絲固定。兩款調整架固定后板中心上均設置了一個帶十字刻線的M4螺孔，螺孔位置和正方形平臺板中心重合，可配合12.7mm的接桿水平安裝調整架。
正方形安裝平臺板上有5個M4螺紋貫穿孔，用于安裝可調壓臂。光學元件通過壓臂末端M4尼龍頭緊定螺釘（兼容2 mm六角扳手）固定，適用最大高度為26 mm的光學元件?？烧{(diào)壓臂自帶MMA-EP1壓臂延長接桿。如需安裝更高光學元件，可搭配MMA-EP1（增高33 mm）或MMA-EP2（增高58 mm）壓臂延長接桿。
