偏振平板分束鏡
- 對45°入射角的 s 偏振和 p 偏振分離進行優化
- 高消光比，大于10000:1
- 紫外熔融石英基底
- 產品介紹
- 曲線
產品說明
晶萃光學JCOPTIX提供的激光線偏振平板分束鏡以紫外熔融石英為基底，通過離子束濺射在基底前表面鍍有針對工作波長的窄帶分束膜。入射角為 45° 時，分束膜可對 s 偏振提供高反射率，對 p 偏振提供高透射率，實現對 s 偏振和 p 偏振激光的分離或合并。同時該分束膜比普通鍍膜具有更高的損傷閾值，適用于需要高消光比、高透射和高損傷閾值的應用場景。
圓形平板分束鏡的背面有30弧分的楔面，楔形結構的引入使背面反射的光束方向發生偏轉，以最小化反射光束干涉引起的重影。
晶萃光學JCOPTIX提供九個設計波長的圓形和矩形激光線偏振平板分束鏡，如需其他特定波長、尺寸、形狀，請聯系技術支持。
通用參數
光學元件材質 紫外熔融石英 | 消光比（Tp:Ts） Tp:Ts >104:1 ，45°AOI |
偏振分光膜 Tp >95%，Ts< 0.5%，45°AOI | 透射波前差（@633 nm） λ/4 |
厚度公差 ± 0.1 mm | 磨邊尺寸 < 0.3 mm，45° |
表面平整度（@633 nm） λ/4 | 表面光潔度（劃痕/麻點） 20/10 |

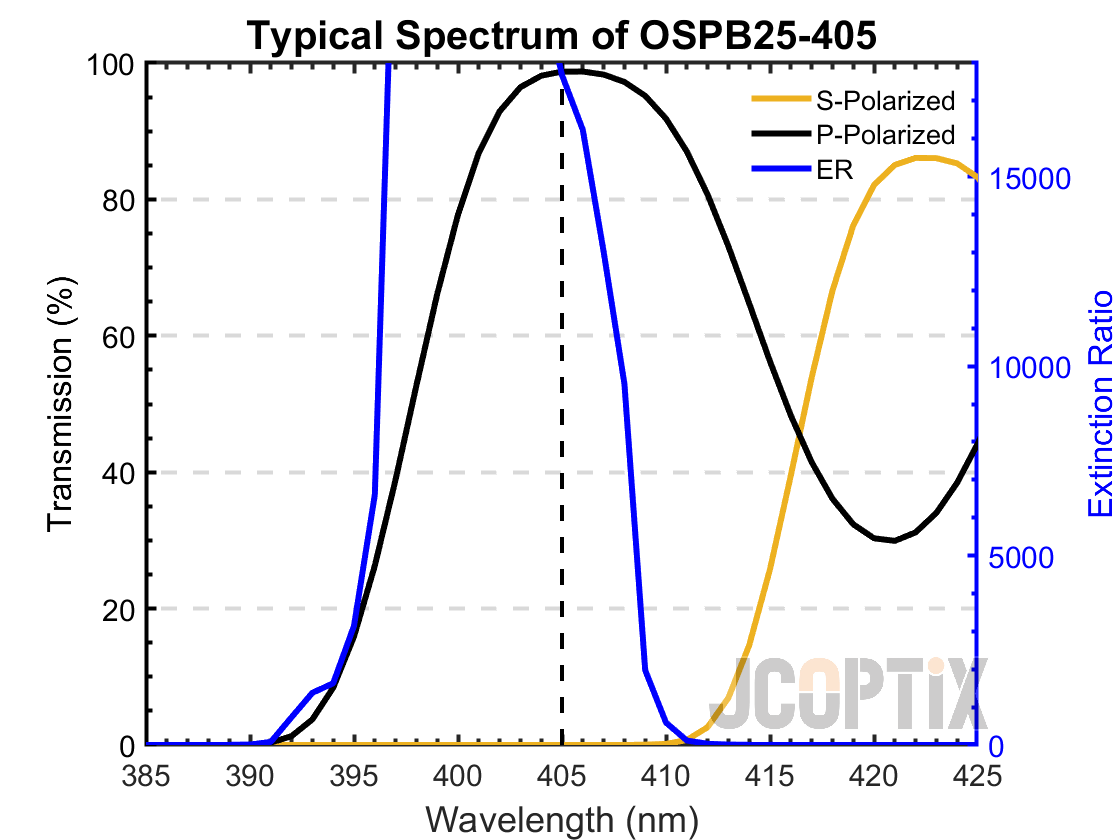

Typical Spectrum of OSPB25-405

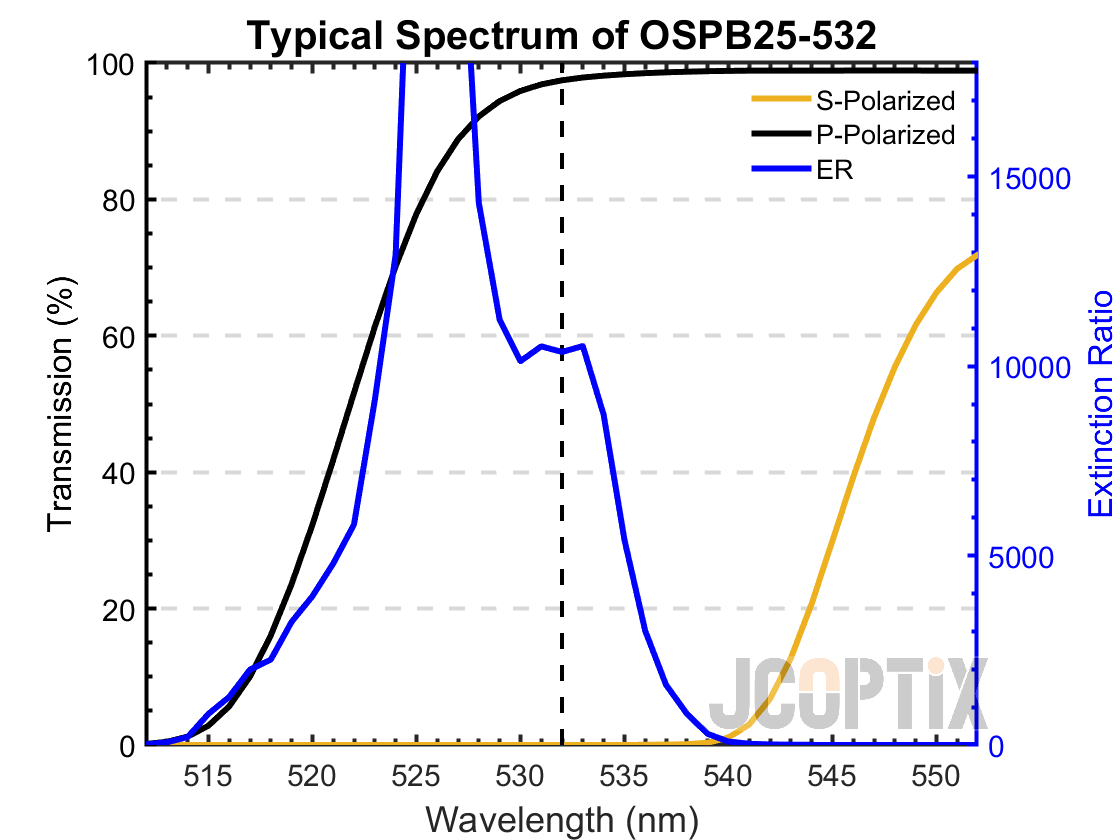

Typical Spectrum of OSPB25-532

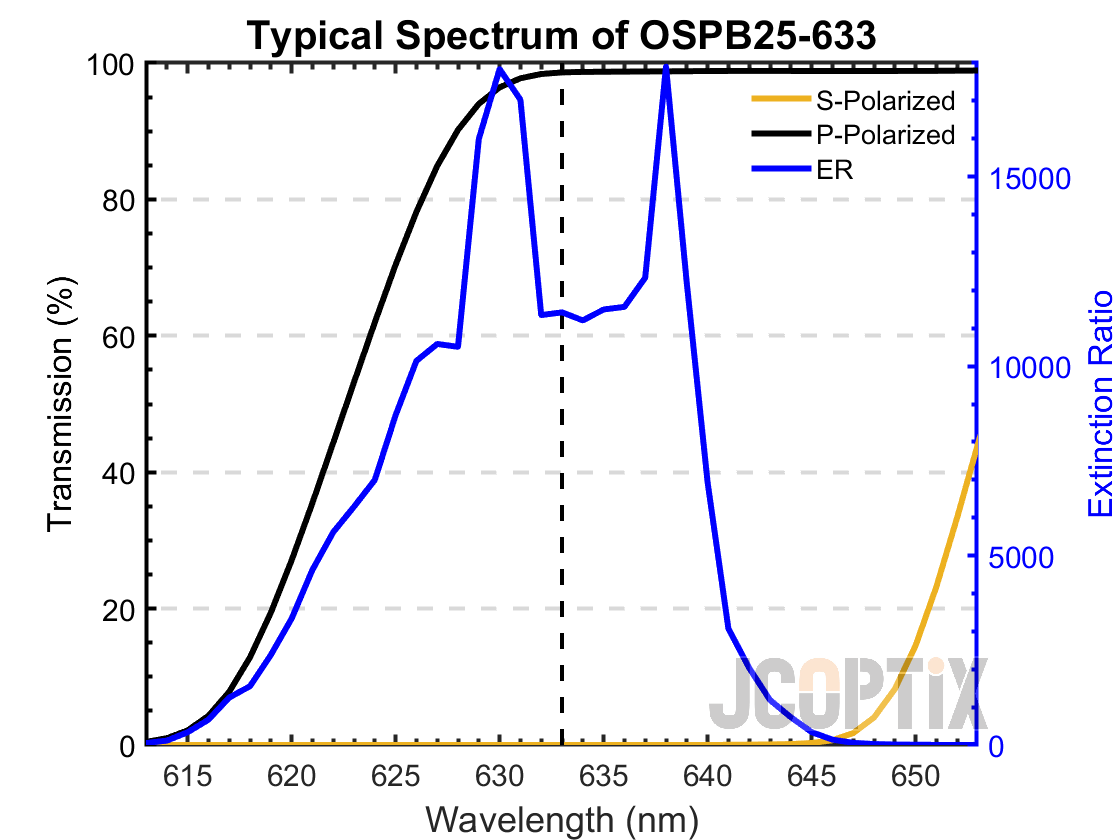

Typical Spectrum of OSPB25-633

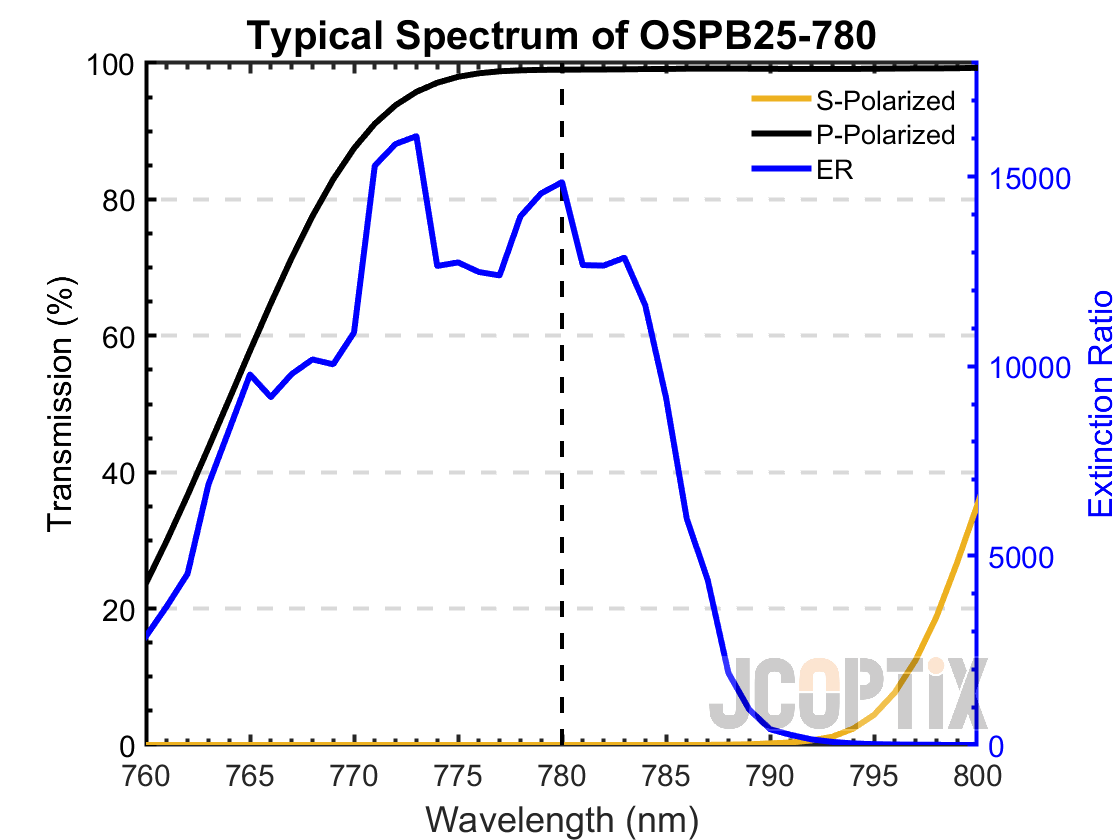

Typical Spectrum of OSPB25-780

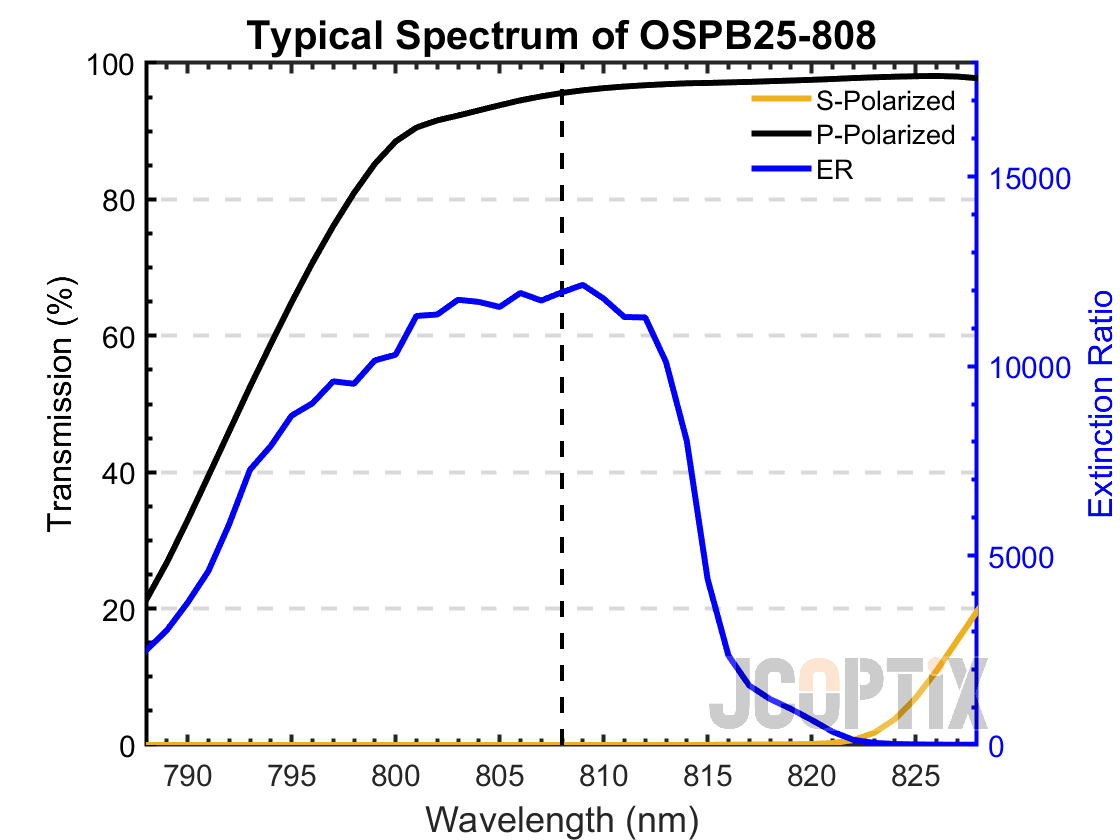

Typical Spectrum of OSPB25-808

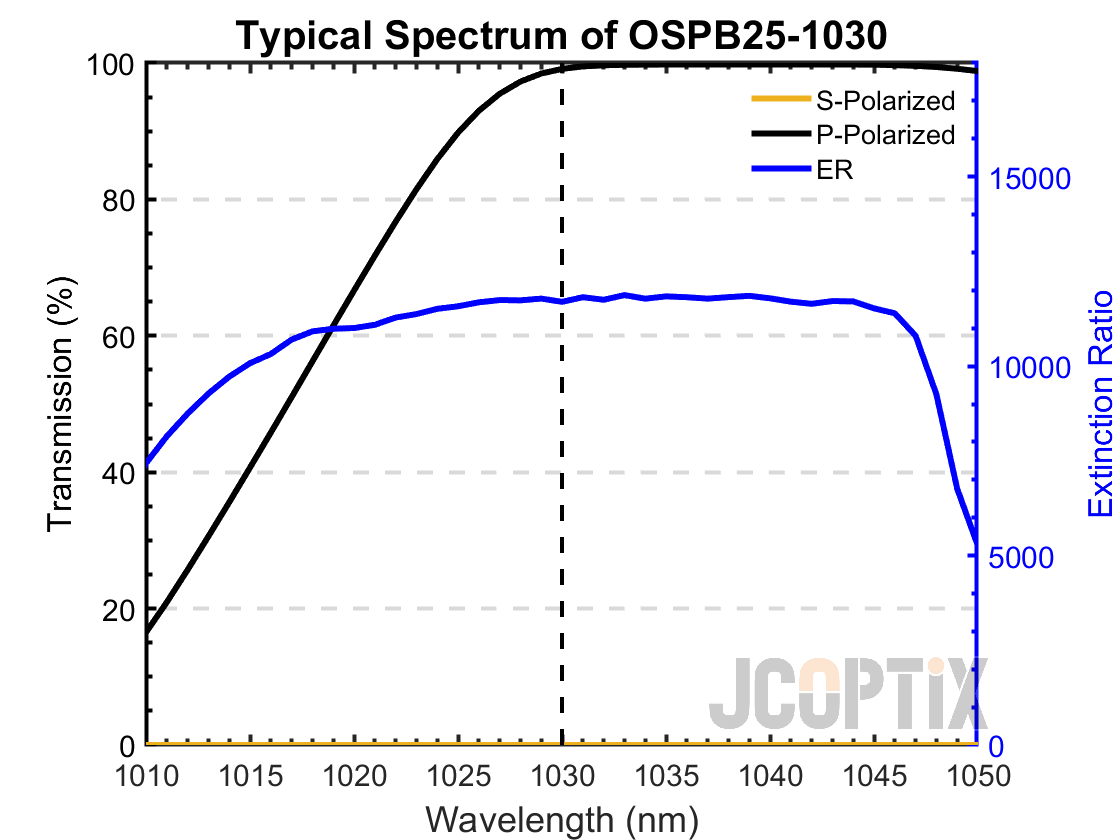

Typical Spectrum of OSPB25-1030

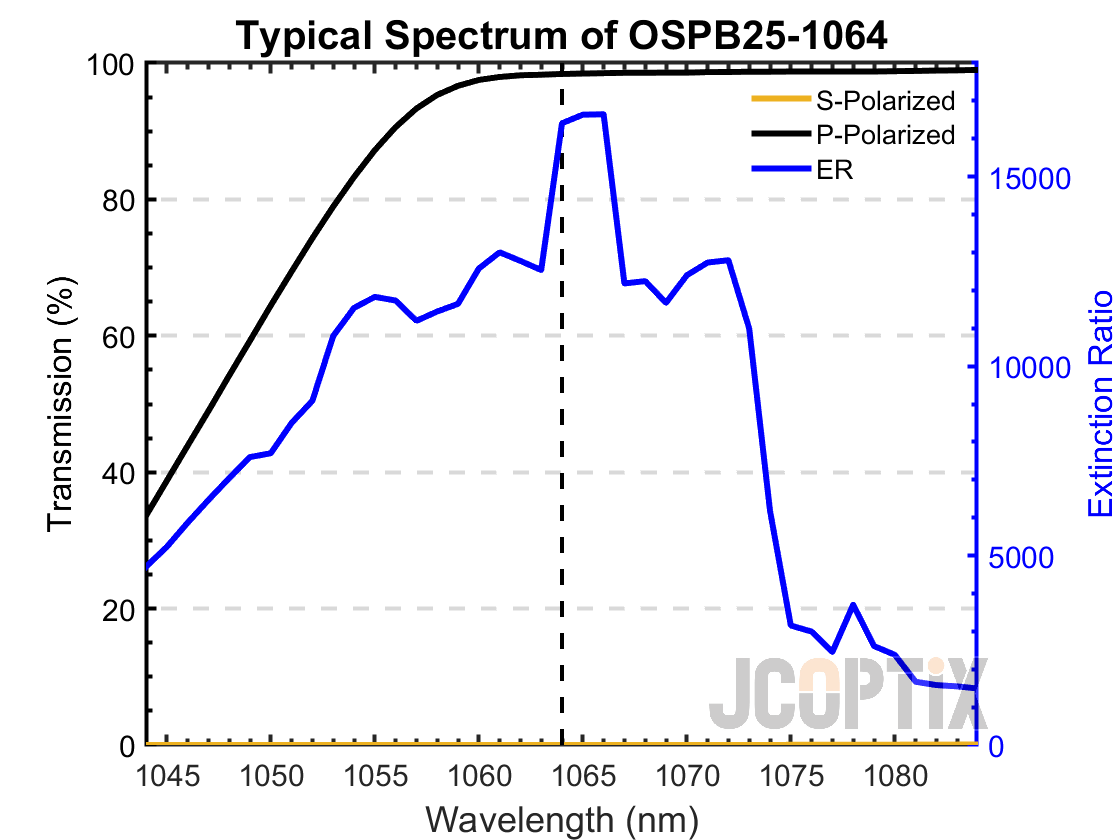

Typical Spectrum of OSPB25-1064

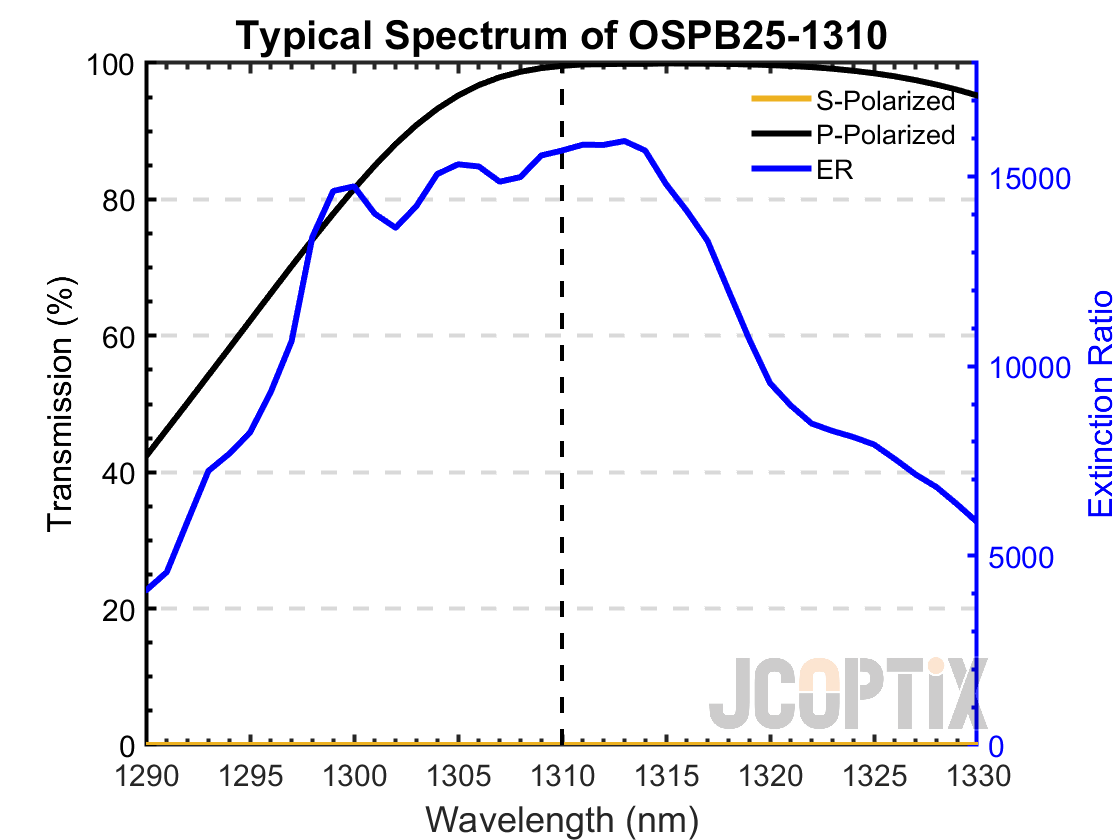

Typical Spectrum of OSPB25-1310

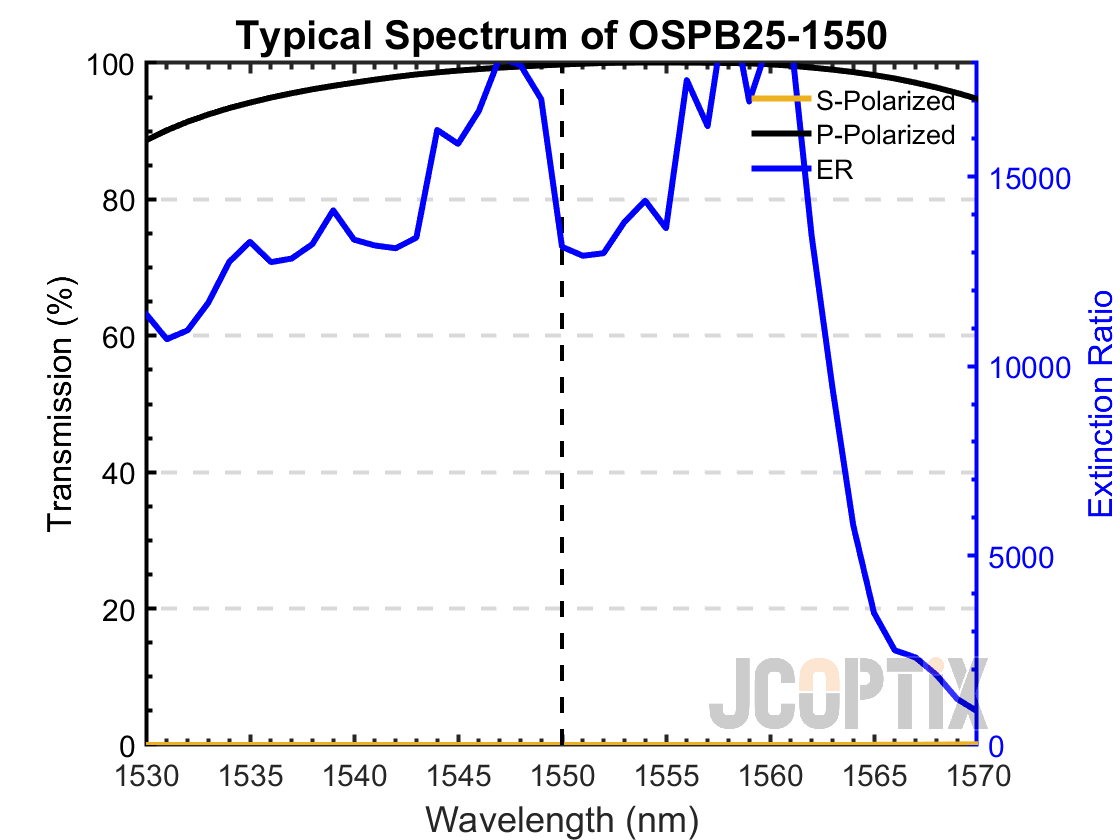

Typical Spectrum of OSPB25-1550
激光線偏振平板分束鏡，圓形，D=25.4 mm，材料：UVFS
| 產品型號 | 3D預覽 | 光學元件材質 | 工作波長 | 尺寸 | 消光比（Tp:Ts） | 分享 | 對比 | 單價 | 發貨日期 | 購物車 |
|---|---|---|---|---|---|---|---|---|---|---|
| 紫外熔融石英 | 405 nm | ?25.4 mm | ＞10,000:1 | ￥2,828.00 | 5周 | |||||
| 紫外熔融石英 | 532 nm | ?25.4 mm | ＞10,000:1 | ￥2,828.00 | 當天 | |||||
| 紫外熔融石英 | 633 nm | ?25.4 mm | ＞10,000:1 | ￥2,828.00 | 5周 | |||||
| 紫外熔融石英 | 780 nm | ?25.4 mm | ＞10,000:1 | ￥2,828.00 | 當天 | |||||
| 紫外熔融石英 | 808 nm | ?25.4 mm | ＞10,000:1 | ￥2,828.00 | 5周 | |||||
| 紫外熔融石英 | 1030 nm | ?25.4 mm | ＞10,000:1 | ￥2,828.00 | 當天 | |||||
| 紫外熔融石英 | 1064 nm | ?25.4 mm | ＞10,000:1 | ￥2,828.00 | 5周 | |||||
| 紫外熔融石英 | 1310 nm | ?25.4 mm | ＞10,000:1 | ￥2,828.00 | 當天 | |||||
| 紫外熔融石英 | 1550 nm | ?25.4 mm | ＞10,000:1 | ￥2,828.00 | 5周 |
激光線偏振平板分束鏡，矩形，25.0 mm × 36.0 mm ，材料：UVFS
| 產品型號 | 3D預覽 | 光學元件材質 | 工作波長 | 尺寸 | 消光比（Tp:Ts） | 分享 | 對比 | 單價 | 發貨日期 | 購物車 |
|---|---|---|---|---|---|---|---|---|---|---|
| 紫外熔融石英 | 405 nm | 25.0 mm × 36.0 mm | ＞10,000:1 | ￥3,368.00 | 當天 | |||||
| 紫外熔融石英 | 532 nm | 25.0 mm × 36.0 mm | ＞10,000:1 | ￥3,368.00 | 5周 | |||||
| 紫外熔融石英 | 633 nm | 25.0 mm × 36.0 mm | ＞10,000:1 | ￥3,368.00 | 當天 | |||||
| 紫外熔融石英 | 780 nm | 25.0 mm × 36.0 mm | ＞10,000:1 | ￥3,368.00 | 當天 | |||||
| 紫外熔融石英 | 808 nm | 25.0 mm × 36.0 mm | ＞10,000:1 | ￥3,368.00 | 當天 | |||||
| 紫外熔融石英 | 1030 nm | 25.0 mm × 36.0 mm | ＞10,000:1 | ￥3,368.00 | 當天 | |||||
| 紫外熔融石英 | 1064 nm | 25.0 mm × 36.0 mm | ＞10,000:1 | ￥3,368.00 | 5周 | |||||
| 紫外熔融石英 | 1310 nm | 25.0 mm × 36.0 mm | ＞10,000:1 | ￥3,368.00 | 當天 | |||||
| 紫外熔融石英 | 1550 nm | 25.0 mm × 36.0 mm | ＞10,000:1 | ￥3,368.00 | 5周 |
