USAF 1951分辨率測試靶
- 基底材質：鈉鈣玻璃
- 膜層：鉻
- 分辨率：1-228 lp/mm
- 三線一集合，避免偽分辨率
- 用于測試顯微成像系統的分辨率
- 產品介紹
- 曲線
- 技術說明
產品說明
晶萃光學JCOPTIX提供的USAF 1951分辨率測試靶是在鈉鈣基底上鍍鉻膜，刻蝕出USAF 1951圖案，用于測試顯微成像系統的分辨率。USAF 1951分辨率測試靶的圖案包含0-7組或2-7組，每組有6個元素，最大分辨率可達到228 lp/mm。每組元素有3條水平線和豎直線，可有效避免偽分辨率對測試結果的影響。更多關于分辨率靶的詳細介紹見技術說明標簽頁。
如需產品定制，請聯系技術支持。
通用參數
圖案類型 USAF 1951 | 基片厚度 1.5 mm |
基片材質 鈉鈣玻璃 | 膜層材質 黃鉻 |
表面光潔度（劃痕/麻點） 40/20 | 線寬公差 ± 0.3 μm |

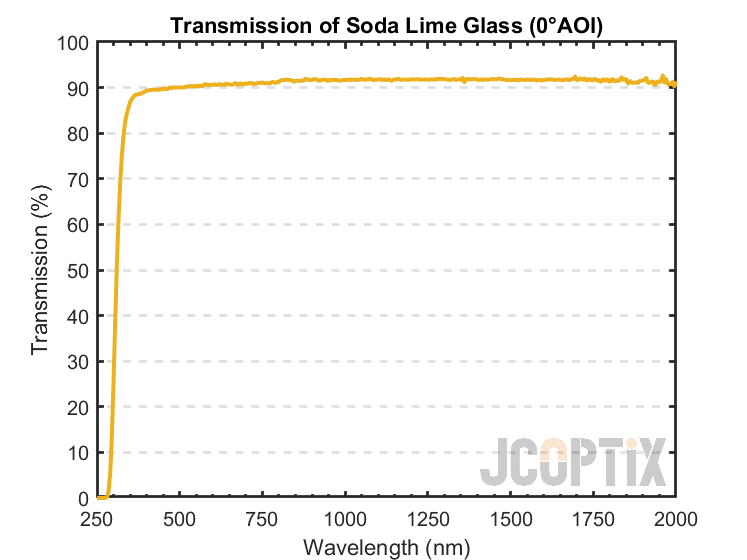

Soda Lime Glass Transmission

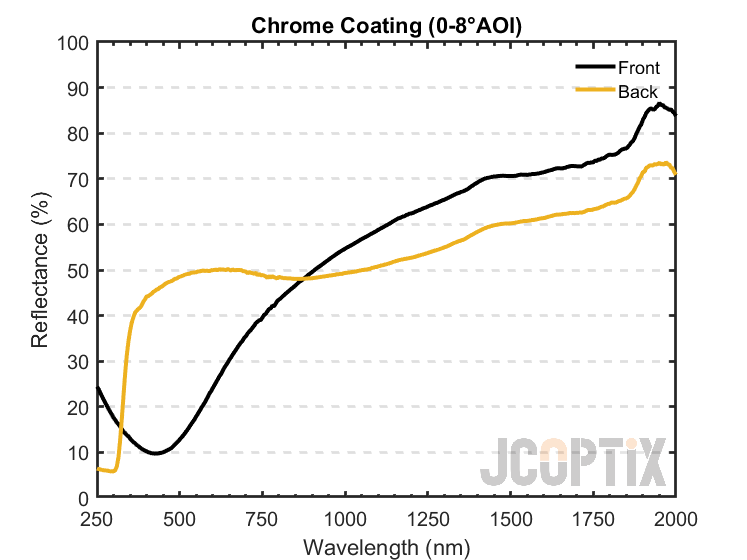

Chrome Coating Reflectance
USAF 1951分辨率測試靶
- ?25.4 mm ，25.4 mm × 25.4 mm ，76.2 mm × 25.4 mm
- 正靶：測試圖案鍍膜，其余部分透光
- 負靶：測試圖案透光，其余部分鍍膜
晶萃光學JCOPTIX提供的USAF 1951分辨率測試靶的圖案包含0-7組或2-7組，每組有6個元素，最大分辨率可達到228 lp/mm。晶萃光學JCOPTIX提供正測試靶和負測試靶，外形尺寸有圓形（?25.4 mm）和矩形（25.4 mm × 25.4 mm ，76.2 mm × 25.4 mm）可供選擇。正測試靶是測試圖案上鍍鉻膜，其他部分是透光的，適合反射式照明的顯微系統使用。負測試靶是測試圖案透光，其他部分鍍鉻膜，適合透射式照明的顯微系統使用。
| 產品型號 | 3D預覽 | 圖案數量 | 尺寸 | 組數 | 鍍膜位置 | 分享 | 對比 | 單價 | 發貨日期 | 購物車 |
|---|---|---|---|---|---|---|---|---|---|---|
| 1 | ?25.4 mm | 0-7 | 圖案鍍膜，其余部分透光 | ￥650.00 | 當天 | |||||
| 1 | ?25.4 mm | 0-7 | 圖案透光，其余部分鍍膜 | ￥650.00 | 當天 | |||||
| 1 | ?25.4 mm | 2-7 | 圖案鍍膜，其余部分透光 | ￥650.00 | 當天 | |||||
| 9 | ?25.4 mm | 2-7 | 圖案透光，其余部分鍍膜 | ￥650.00 | 當天 | |||||
| 1 | 25.4 mm × 25.4 mm | 0-7 | 圖案鍍膜，其余部分透光 | ￥650.00 | 當天 | |||||
| 1 | 25.4 mm × 25.4 mm | 0-7 | 圖案透光，其余部分鍍膜 | ￥650.00 | 當天 | |||||
| 9 | 76.2 mm × 25.4 mm | 2-7 | 圖案鍍膜，其余部分透光 | ￥1,000.00 | 當天 | |||||
| 9 | 76.2 mm × 25.4 mm | 2-7 | 圖案透光，其余部分鍍膜 | ￥1,000.00 | 當天 |
