高品質液晶空盒
- 具有三種不同的液晶盒間隙可選
- 默認設計兩處液晶注入口
- 鍍有增透膜的UVFS襯底，三種增透膜可選
- 高阻值氧化銦錫(ITO)導電層
- 產品介紹
- 常用灌晶方法
- 曲線
產品說明
晶萃光學 JCOPTIX 提供的高品質液晶空盒采用紫外熔融石英（UVFS）基片，基片內表面鍍有氧化銦錫（ITO）導電層和聚酰亞胺（PI）取向?qū)樱獗砻驽冇袑拵г鐾改?，分別針對以下三種常見波段進行優化：350-700 nm、650-1100 nm和1050-1700 nm，具有透過率高、使用壽命長的特點。
晶萃光學 JCOPTIX 目前提供反平行（ECB）取向液晶盒，有效通光孔徑為10 mm × 10 mm，有3 μm、10 μm和20 μm 3種盒厚可供選擇。液晶盒制作過程中，僅在框膠位置使用間隔物微球，在保證盒厚的同時，有效避免spacer散射作用對測試結果的影響。所有液晶空盒可設計為一處或兩處灌晶口，方便于實驗室中利用毛細效應或真空條件簡易灌晶。高品質液晶空盒默認已安裝導線，可直接用于各種液晶混合物或材料的光電效應測試。
晶萃光學JCOPTIX提供液晶空盒的定制服務，如有需要，請聯系技術支持。
通用參數
有效通光孔徑 10 mm × 10 mm | ITO方阻 50-1000 Ω/square |
表面光潔度（劃痕/麻點） 40/20 | 表面平整度 λ/4 @ 633 nm |
尺寸 17 mm × 15 mm | 玻璃材質 紫外熔融石英玻璃/ITO |
厚度 4 mm | 盒厚誤差 ± 10% |

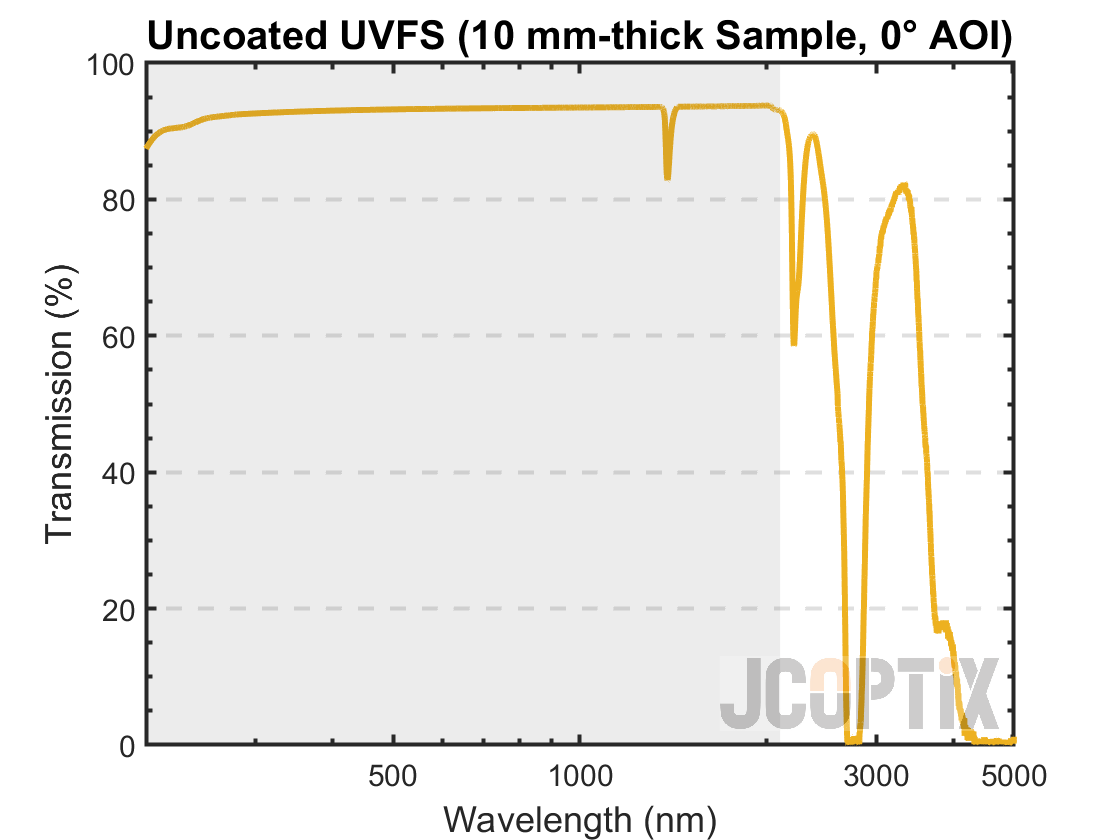

Uncoated UVFS Transmission

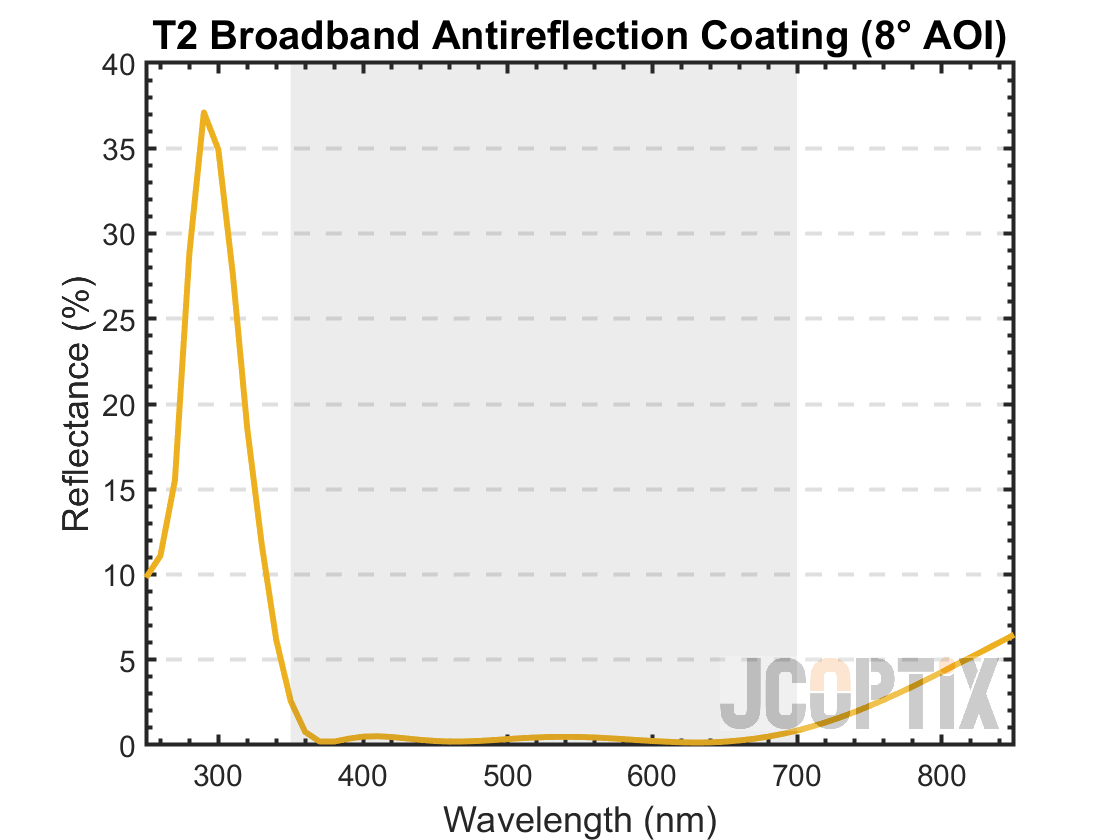

T2 Broadband AR Coating

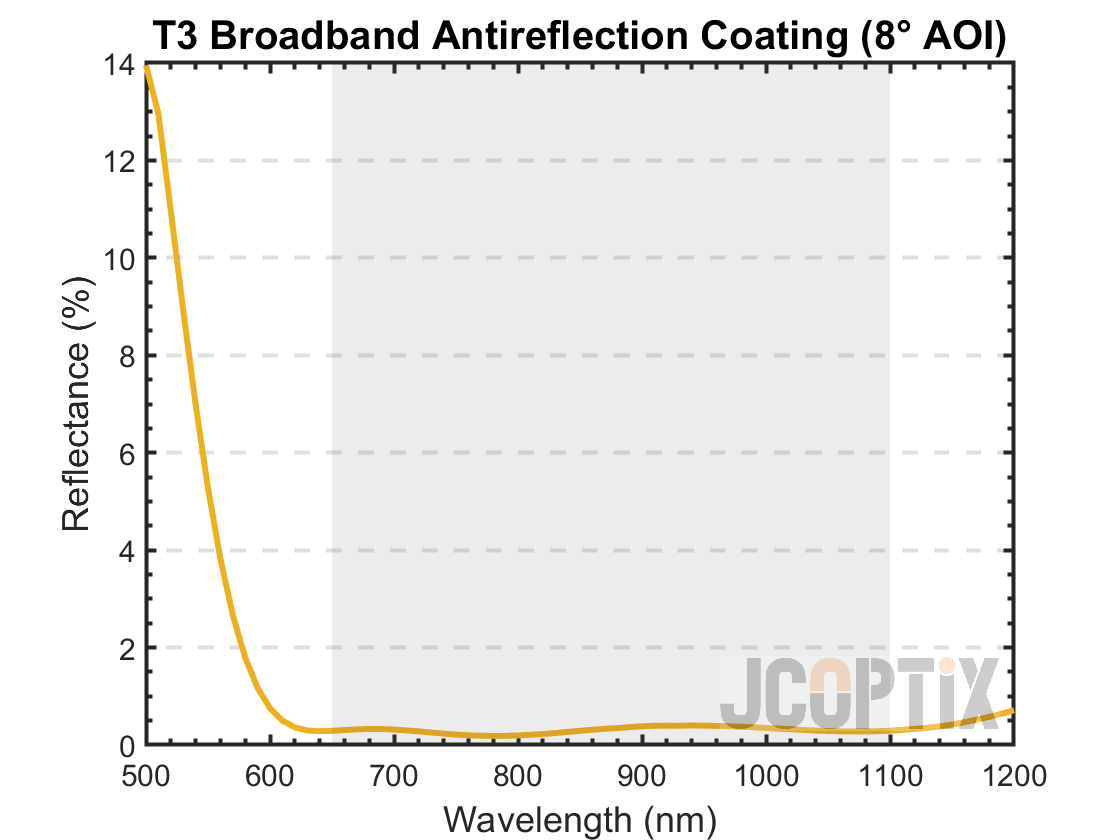

T3 Broadband AR Coating

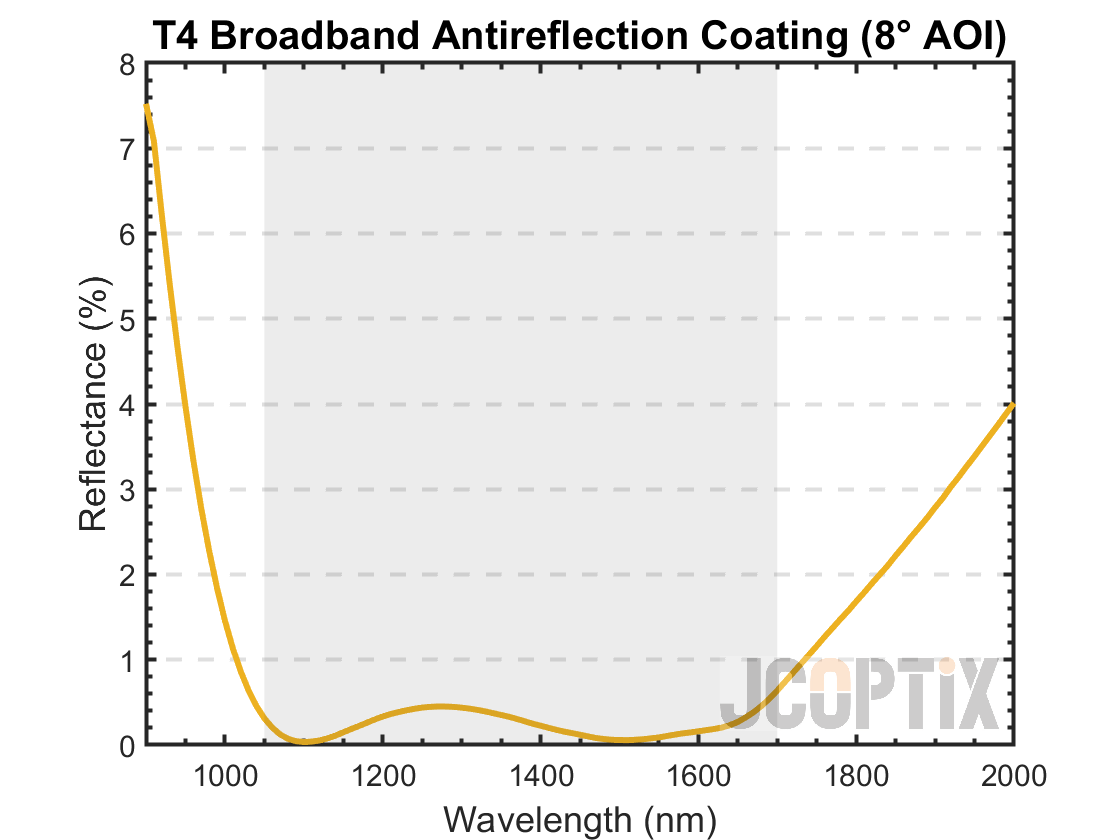

T4 Broadband AR Coating
標準高品質反平行取向液晶空盒
- 反平行（ECB）取向
- 10 × 10 mm 有效通光孔徑
- 三種不同波段增透膜可選：350-700 nm，650-1100 nm，1050-1700 nm
- 3種不同盒厚可選：3/10/20 μm
- 一處或兩處灌晶口可選，默認設計兩處灌晶口
晶萃光學 JCOPTIX 目前提供反平行（ECB）取向液晶盒，有效通光孔徑為10 mm × 10 mm，有3 μm、10 μm和20 μm 3種盒厚可供選擇。外表面鍍有寬帶增透膜，分別針對以下三種常見波段進行優化：350-700 nm、650-1100 nm和1050-1700 nm，具有透過率高、使用壽命長的特點。液晶盒制作過程中，僅在框膠位置使用間隔物微球，在保證盒厚的同時，有效避免spacer散射作用對測試結果的影響。所有液晶空盒可設計為一處或兩處灌晶口，方便于實驗室中利用毛細效應或真空條件簡易灌晶。高品質液晶空盒默認設計成兩處灌晶口并兩端接線，可直接用于各種液晶混合物或材料的光電效應測試。如您需要設計成一處灌晶口或有定制需求，請聯系JCOPTIX技術支持。
| 產品型號 | 3D預覽 | 盒厚 | PI取向 | 有效通光孔徑 | 增透膜 | 分享 | 對比 | 單價 | 發貨日期 | 購物車 |
|---|---|---|---|---|---|---|---|---|---|---|
| 3 μm | 反平行 | 10 mm × 10 mm | 350-700 nm | ￥628.00 | 2周 | |||||
| 10 μm | 反平行 | 10 mm × 10 mm | 350-700 nm | ￥628.00 | 當天 | |||||
| 20 μm | 反平行 | 10 mm × 10 mm | 350-700 nm | ￥628.00 | 當天 | |||||
| 3 μm | 反平行 | 10 mm × 10 mm | 650-1100 nm | ￥628.00 | 當天 | |||||
| 10 μm | 反平行 | 10 mm × 10 mm | 650-1100 nm | ￥628.00 | 當天 | |||||
| 20 μm | 反平行 | 10 mm × 10 mm | 650-1100 nm | ￥628.00 | 當天 | |||||
| 3 μm | 反平行 | 10 mm × 10 mm | 1050-1700 nm | ￥628.00 | 當天 | |||||
| 10 μm | 反平行 | 10 mm × 10 mm | 1050-1700 nm | ￥628.00 | 當天 | |||||
| 20 μm | 反平行 | 10 mm × 10 mm | 1050-1700 nm | ￥628.00 | 2周 |
液晶控制器
- 適配可調液晶相位延遲器、偏振旋轉器和液晶盒等液晶器件
- 0 - ± 25 Vrms，500 Hz - 10 kHz
- 兩個雙向觸發端口，用于與外部設備同步
晶萃光學JCOPTIX提供適配可調液晶相位延遲器、偏振旋轉器和液晶盒的控制器，可輸出電壓0 - ± 25 Vrms，輸出頻率500 Hz - 10 kHz(50%占空比)，最大輸出電流50 mA?？刂破髦С滞獠啃盘栍|發控制器電壓輸出或控制器輸出觸發信號，可實現與其他設備配合使用?？刂破骺赏ㄟ^BNC與可調液晶相位延遲器、偏振旋轉器和液晶盒連接；通過USB TYPE C與電腦連接，方便快捷。
| 產品型號 | 3D預覽 | 輸出數量 | 可調輸出電壓 | 可調輸出頻率 | 可調內部開關頻率 | 分享 | 對比 | 單價 | 發貨日期 | 購物車 |
|---|---|---|---|---|---|---|---|---|---|---|
| 1路 | 0 - ± 25 Vrms | 500 Hz - 10 kHz，50%占空比的方波 | 0.1-150 Hz @ 50%占空比 | ￥5,750.00 | 當天 |
