消色差渦旋波片
- 光學材質：紫外熔融石英+液晶聚合物
- 工作波段：450-650 nm
- 生成徑向偏振和方位角偏振
- 生成渦旋光束
- 產品介紹
- 技術說明
- 曲線
- 衍射光學元件定制
產品說明
晶萃光學JCOPTIX提供基于液晶聚合物的消色差渦旋波片。消色差渦旋波片采用“三明治”結構，即兩片紫外熔融石英平窗片保護中心的聚合物功能薄膜，其中，聚合物薄膜由兩層鏡像對稱的扭曲渦旋波片薄膜構成。所有渦旋波片均安裝于標準的外徑為25.4 mm黑色卡環中。晶萃光學JCOPTIX提供m=1的消色差標準渦旋波片，適用于光斑直徑從0.1 mm到20 mm的光束。
消色差渦旋波片可以在寬波段內將TEM00高斯光束轉為拉蓋爾-高斯光束。利用渦旋波片可以生成矢量偏振態或渦旋光束：圓偏振光入射時，渦旋光束出射，且圓偏振態旋性相反；線偏振光入射時，矢量偏振態出射。
通用參數
光學元件材質 液晶聚合物和紫外熔融石英窗口片 | 通光孔徑 20 mm |
直徑 25.4 mm | 機械外殼 外徑25.4 mm的標準卡環 |
透過率 >98% | 反射率 Ravg< 0.5%（0°入射角） |
入射角度（AOI） ± 20° | 透射光偏 < 3 arcmin |
厚度公差 ± 0.05 mm | 直徑公差 +0.00/-0.05 mm |
工作溫度 -20-60 ℃ |

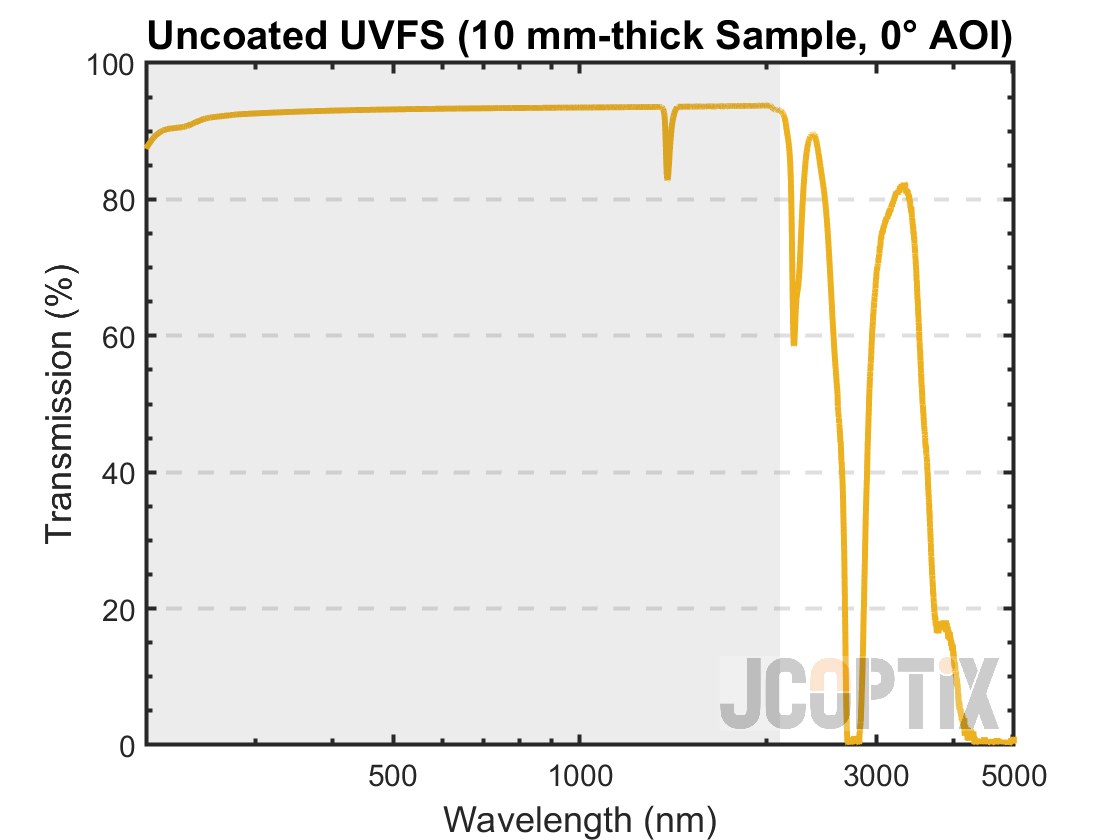

Uncoated UVFS Transmission
T2 Broadband AR Coating
消色差渦旋波片，m=1
- 生成LG10渦旋光束或矢量偏振光束
- 有效光束直徑：0.1-20 mm
- AOI：± 20°
| 產品型號 | 3D預覽 | 通光孔徑 | m值 | 工作波段 | 分享 | 對比 | 單價 | 發貨日期 | 購物車 |
|---|---|---|---|---|---|---|---|---|---|
| 20 mm | 1 | 450-650 nm | ￥20,600.00 | 2周 |
