90°離軸拋物面反射鏡，帶二氧化硅保護層金膜：800 nm - 20.0 μm
- 鍍金膜
- 波長范圍：800 nm - 20.0 μm
- 離軸角：90°
- 鏡片直徑：12.7 mm、25.4 mm、50.8 mm
- 產品介紹
- 曲線
產品說明
離軸拋物面反射鏡是反射鏡的一種，反射表面取拋物面中的一部分，不同部分的拋物面其離軸角不同。
晶萃光學JCOPTIX 提供的90°離軸拋物反射鏡，帶二氧化硅保護層并鍍有金膜，可準直光束或者聚焦光束，提供絕佳反射率，光波范圍為800 nm - 20.0 μm，在近紅外 (NIR) 到遠紅外 (IR) 波段具有良好的光學性能，可在FLIR 和 FTIR 等 IR 系統廣泛應用。膜外的二氧化硅保護層，可避免金膜在高濕度環境下潮解或者脫落進而影響反射鏡的光學性能。鏡片表面粗糙度：<100?，直徑為12.7 mm、25.4 mm、50.8 mm時，反射焦距分別為6.35-152.4 mm、12.7-152.4 mm、50.8-203.2 mm。
注意：金屬膜材質特殊，在空氣中長時間暴露或處于濕度較高、有化學腐蝕氣體的環境中，極易發生氧化現象，從而影響性能，屬于消耗品。為確保產品的正常使用和壽命，請遵循以下保存和使用建議：1. 使用前保持環境清潔干燥。2. 操作時佩戴手套，避免直接接觸鏡面。3. 避免損傷產品（剮蹭、劃痕等會加快氧化脫膜）4. 暫不使用時，請放置于配套的保護盒內密封保存。
通用參數
光學元件材料 鋁基底 | 通光孔徑 90% CA |
焦距公差 ± 1% | 鍍膜 帶二氧化硅保護層金膜 |
工作波長 800 nm - 20.0 μm | 反射率 Ravg >96% |
離軸角 90° | 表面光潔度（劃痕/麻點） 40/20 |
表面粗糙度 < 100 ? | 底部螺紋孔規格 M3 |
底部螺紋孔數量 3 | 反射波前差 λ/4 @ 633 nm |

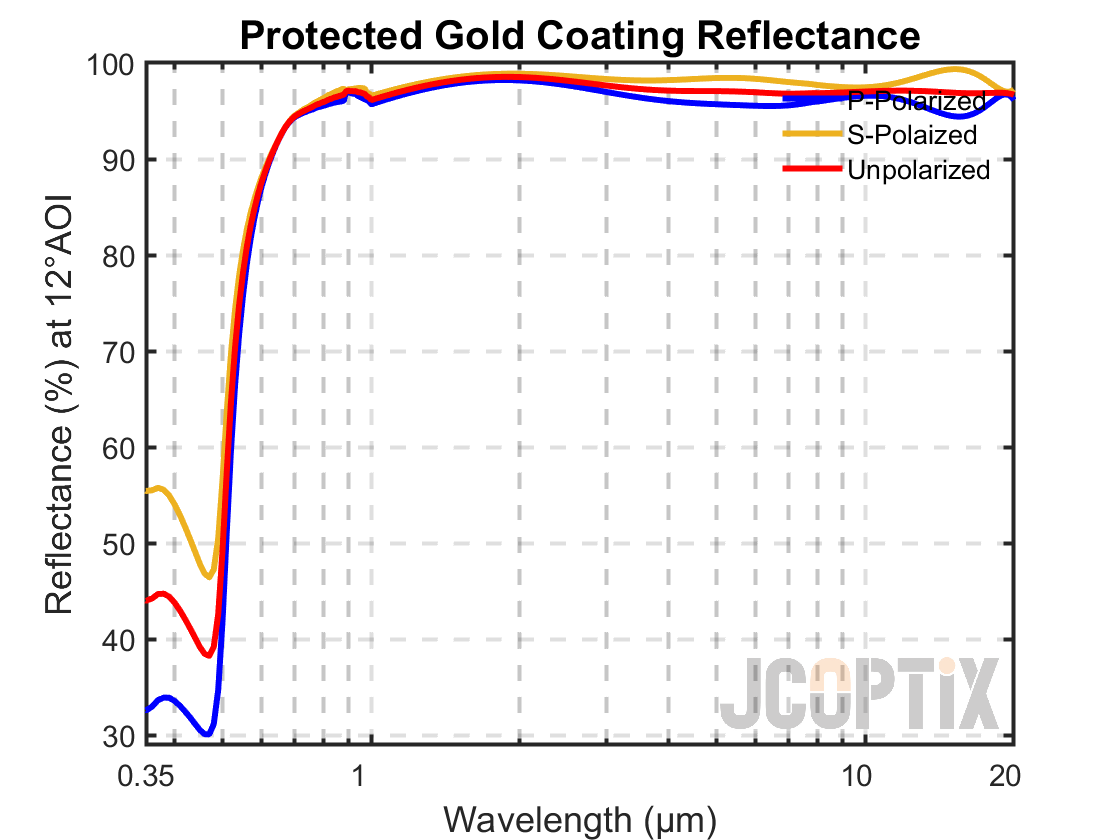

Protected Gold Coating @ 12° AOI

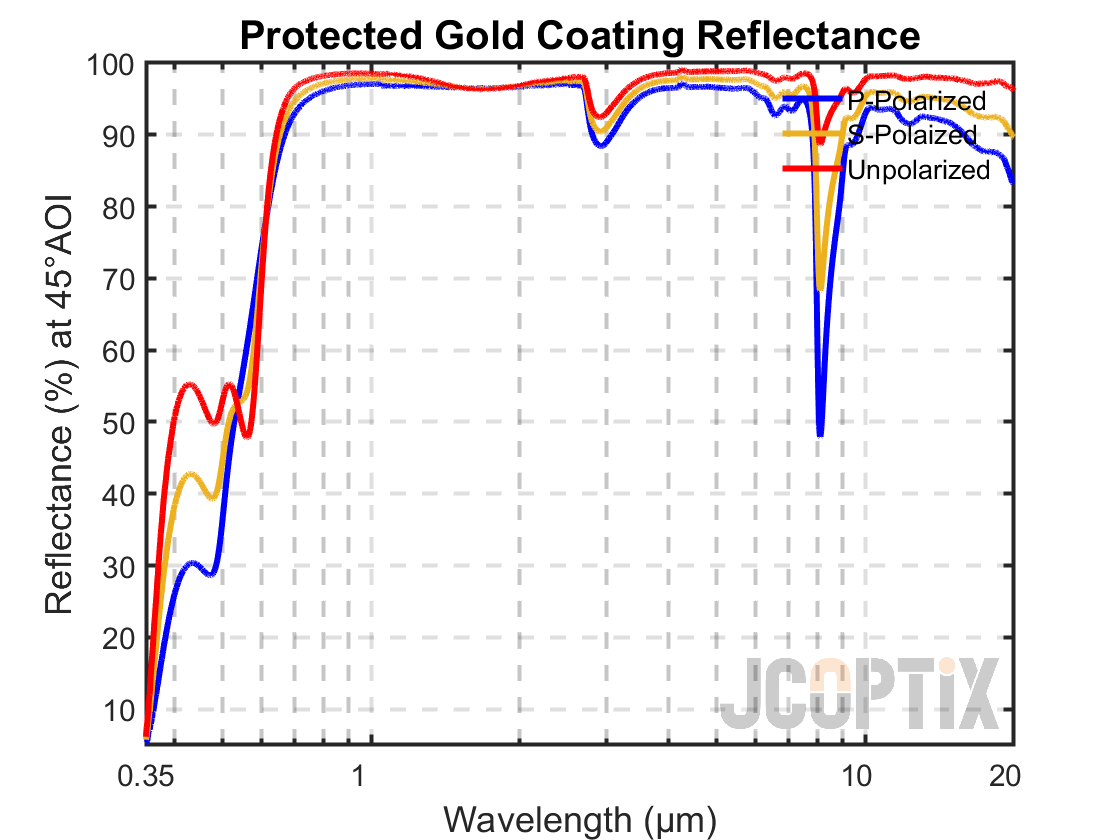

Protected Gold Coating @ 45° AOI
90°離軸拋物面反射鏡，D=12.7 mm，帶二氧化硅保護層金膜：800 nm - 20.0 μm
層金膜，工作波長：800 nm-20.0 μm_202307231750213441.png)
- 鍍金膜
- 波長范圍：800 nm - 20.0 μm
- 離軸角：90°
- 直徑D=12.7 mm
晶萃光學JCOPTIX 提供的90°離軸拋物反射鏡，帶二氧化硅保護層并鍍有金膜，可準直光束或者聚焦光束，提供絕佳反射率，光波范圍為800 nm - 20.0μm，在近紅外 (NIR) 到遠紅外 (IR) 波段具有良好的光學性能，可在FLIR 和 FTIR 等 IR 系統廣泛應用。膜外的二氧化硅保護層，可避免金膜在高濕度環境下潮解或者脫落進而影響反射鏡的光學性能。鏡片表面粗糙度：<100?，直徑D=12.7 mm，反射焦距有6.35 mm、12.7 mm、15 mm、25.4 mm、50.8 mm、76.2 mm、101.6 mm、152.4 mm共8種可選。
| 產品型號 | 3D預覽 | 外徑 | 厚度 | 反射焦距 | 拋物線焦距 | 分享 | 對比 | 單價 | 發貨日期 | 購物車 |
|---|---|---|---|---|---|---|---|---|---|---|
| 12.7 mm | 19.1 mm | 6.35 mm | 3.175 mm | ￥1,055.00 | 當天 | |||||
| 12.7 mm | 19.1 mm | 12.7 mm | 6.35 mm | ￥1,055.00 | 當天 | |||||
| 12.7 mm | 20.0 mm | 15.0 mm | 7.5 mm | ￥1,055.00 | 當天 | |||||
| 12.7 mm | 18.8 mm | 25.4 mm | 12.7 mm | ￥1,055.00 | 當天 | |||||
| 12.7 mm | 18.8 mm | 50.8 mm | 25.4 mm | ￥1,055.00 | 當天 | |||||
| 12.7 mm | 18.8 mm | 76.2 mm | 38.1 mm | ￥1,055.00 | 3周 | |||||
| 12.7 mm | 19.1 mm | 101.6 mm | 50.8 mm | ￥1,055.00 | 3周 | |||||
| 12.7 mm | 19.1 mm | 152.4 mm | 76.2 mm | ￥1,055.00 | 3周 |
90°離軸拋物面反射鏡，D=25.4 mm，帶二氧化硅保護層金膜：800 nm - 20.0 μm
層金膜，工作波長：800 nm-20.0 μm_202307231751048132.png)
- 鍍金膜
- 波長范圍：800 nm - 20.0 μm
- 離軸角：90°
- 直徑D=25.4 mm
晶萃光學JCOPTIX 提供的90°離軸拋物反射鏡，帶二氧化硅保護層并鍍有金膜，可準直光束或者聚焦光束，提供絕佳反射率，光波范圍為800 nm - 20.0 μm，在近紅外 (NIR) 到遠紅外 (IR) 波段具有良好的光學性能，可在FLIR 和 FTIR 等 IR 系統廣泛應用。膜外的二氧化硅保護層，可避免金膜在高濕度環境下潮解或者脫落進而影響反射鏡的光學性能。鏡片表面粗糙度：< 100?，直徑D=25.4 mm，反射焦距有6.35 mm、12.7 mm、15 mm、25.4 mm、50.8 mm、76.2 mm、101.6 mm、152.4 mm共8種可選。
| 產品型號 | 3D預覽 | 外徑 | 厚度 | 反射焦距 | 拋物線焦距 | 分享 | 對比 | 單價 | 發貨日期 | 購物車 |
|---|---|---|---|---|---|---|---|---|---|---|
| 25.4 mm | 31.8 mm | 12.7 mm | 6.35 mm | ￥1,458.00 | 當天 | |||||
| 25.4 mm | 31.7 mm | 25.4 mm | 12.7 mm | ￥1,458.00 | 當天 | |||||
| 25.4 mm | 31.7 mm | 50.8 mm | 25.4 mm | ￥1,458.00 | 當天 | |||||
| 25.4 mm | 31.7 mm | 76.2 mm | 38.1 mm | ￥1,458.00 | 當天 | |||||
| 25.4 mm | 31.7 mm | 101.6 mm | 50.8 mm | ￥1,458.00 | 當天 | |||||
| 25.4 mm | 31.7 mm | 127.0 mm | 63.5 mm | ￥1,458.00 | 3周 | |||||
| 25.4 mm | 31.7 mm | 152.4 mm | 76.2 mm | ￥1,458.00 | 當天 |
90°離軸拋物面反射鏡，D=50.8 mm，帶二氧化硅保護層金膜：800 nm - 20.0 μm
層金膜，工作波長：800 nm-20.0 μm_202307231751389854.png)
- 鍍金膜
- 波長范圍：800 nm - 20.0 μm
- 離軸角：90°
- 直徑D=50.8 mm
晶萃光學JCOPTIX 提供的90°離軸拋物反射鏡，帶二氧化硅保護層并鍍有金膜，可準直光束或者聚焦光束，提供絕佳反射率，光波范圍為800 nm - 20.0μm，在近紅外 (NIR) 到遠紅外 (IR) 波段具有良好的光學性能，可在FLIR 和 FTIR 等 IR 系統廣泛應用。膜外的二氧化硅保護層，可避免金膜在高濕度環境下潮解或者脫落進而影響反射鏡的光學性能。鏡片表面粗糙度：< 100?，直徑D=50.8 mm，反射焦距有6.35 mm、12.7 mm、15 mm、25.4 mm、50.8 mm、76.2 mm、101.6 mm、152.4 mm共8種可選。
| 產品型號 | 3D預覽 | 外徑 | 厚度 | 反射焦距 | 拋物線焦距 | 分享 | 對比 | 單價 | 發貨日期 | 購物車 |
|---|---|---|---|---|---|---|---|---|---|---|
| 50.8 mm | 62.8 mm | 50.8 mm | 25.4 mm | ￥2,550.00 | 1周 | |||||
| 50.8 mm | 62.8 mm | 76.2 mm | 38.1 mm | ￥2,550.00 | 當天 | |||||
| 50.8 mm | 62.8 mm | 101.6 mm | 50.8 mm | ￥2,550.00 | 當天 | |||||
| 50.8 mm | 62.8 mm | 152.4 mm | 76.2 mm | ￥2,550.00 | 當天 | |||||
| 50.8 mm | 57.2 mm | 203.2 mm | 101.6 mm | ￥2,550.00 | 當天 |
