高功率激光線偏振分束立方體
- 高損傷閾值
- 高消光比，大于2,000:1
- p偏振光透過率大于95%
- 產品介紹

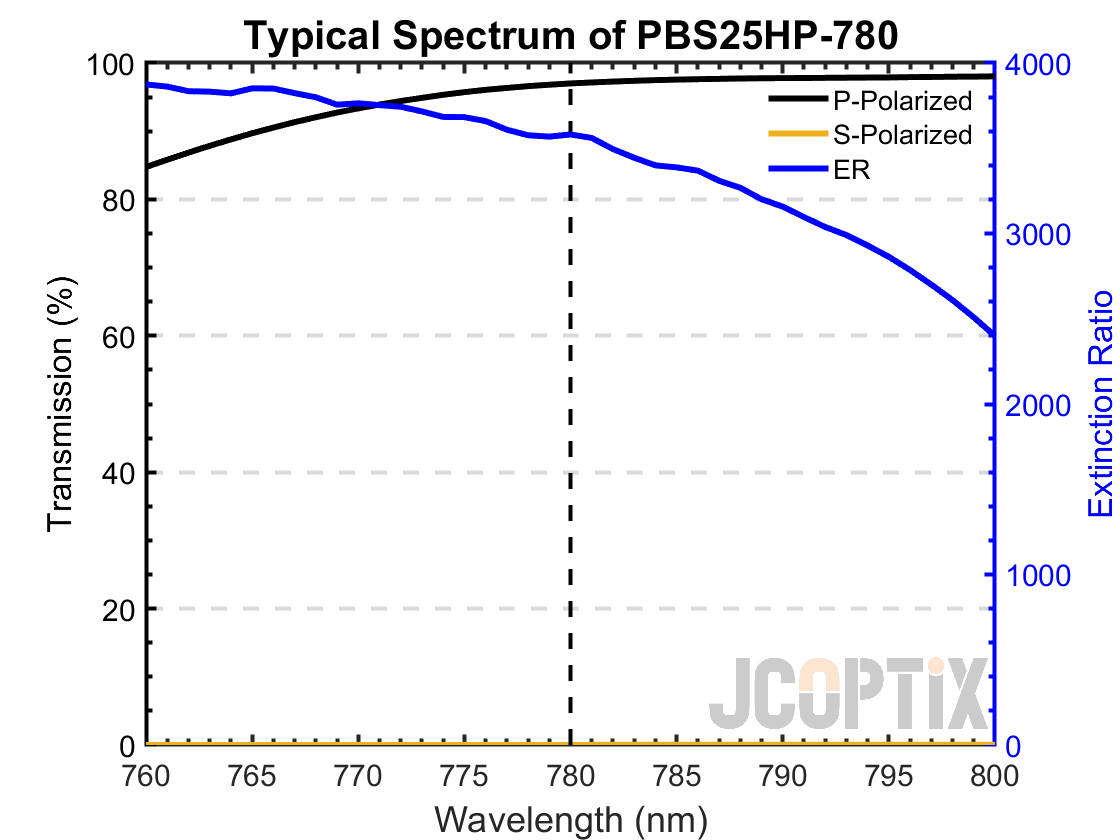

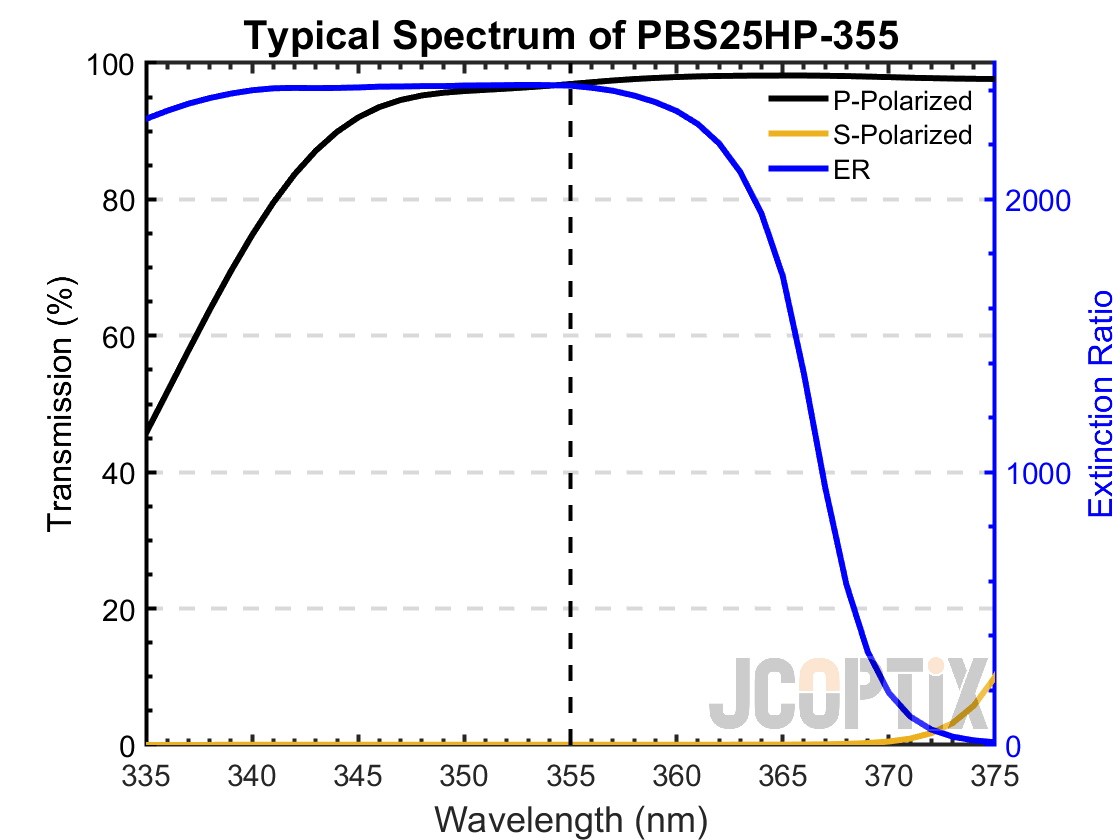

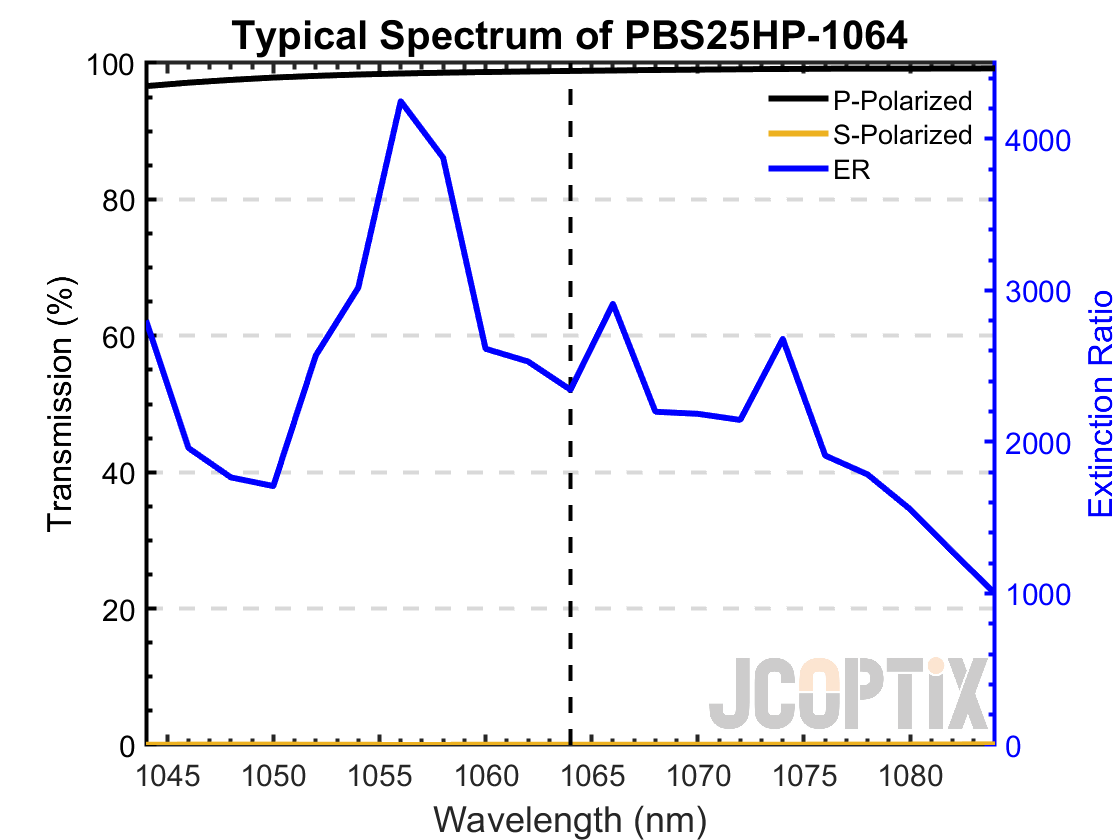

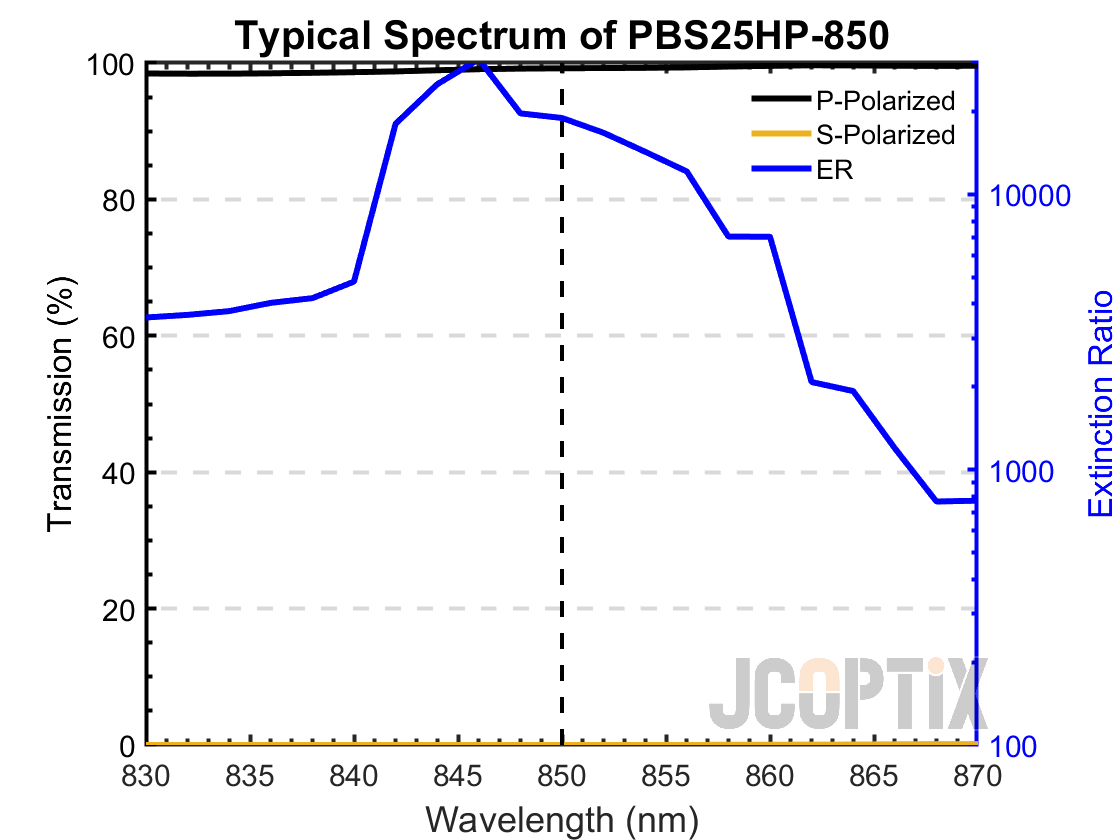

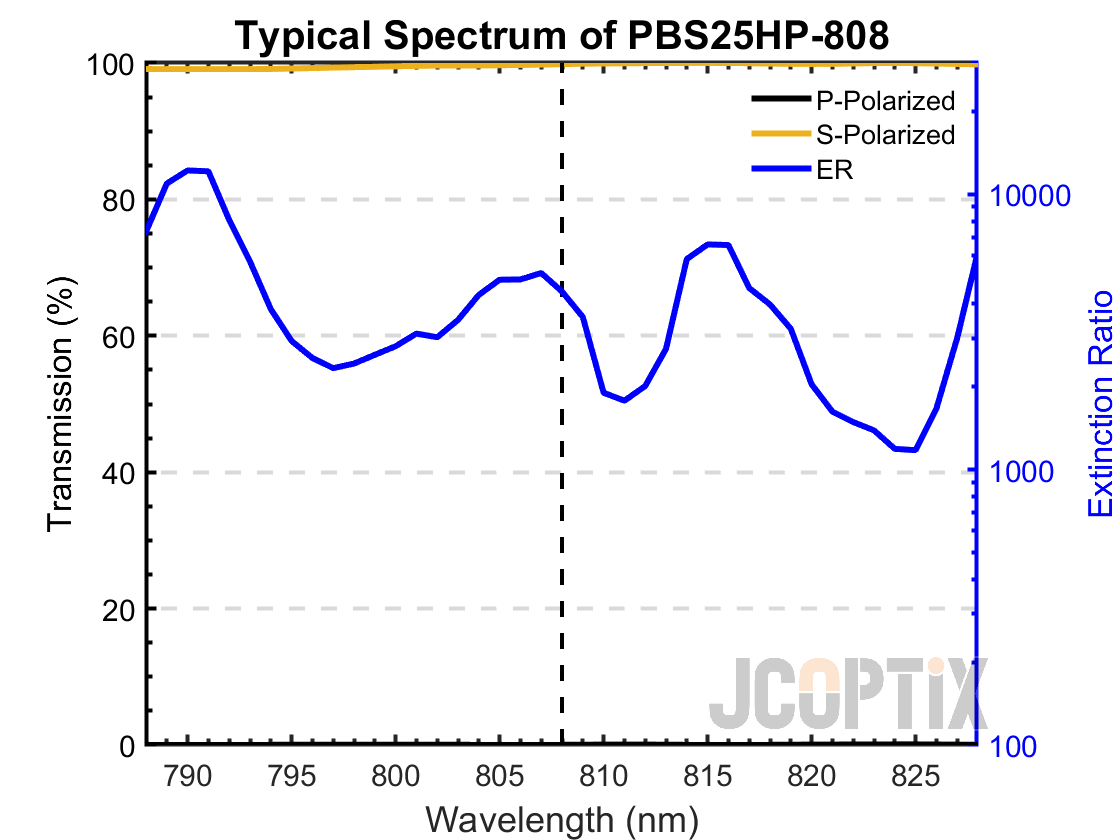

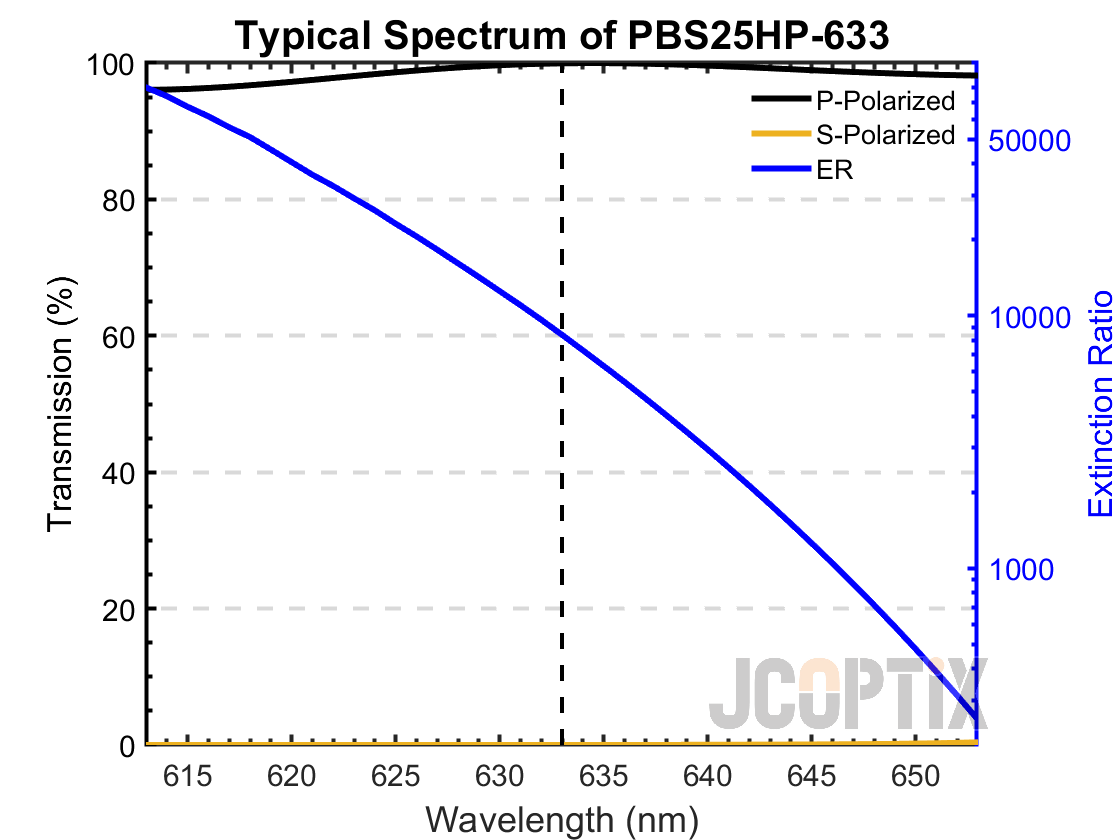

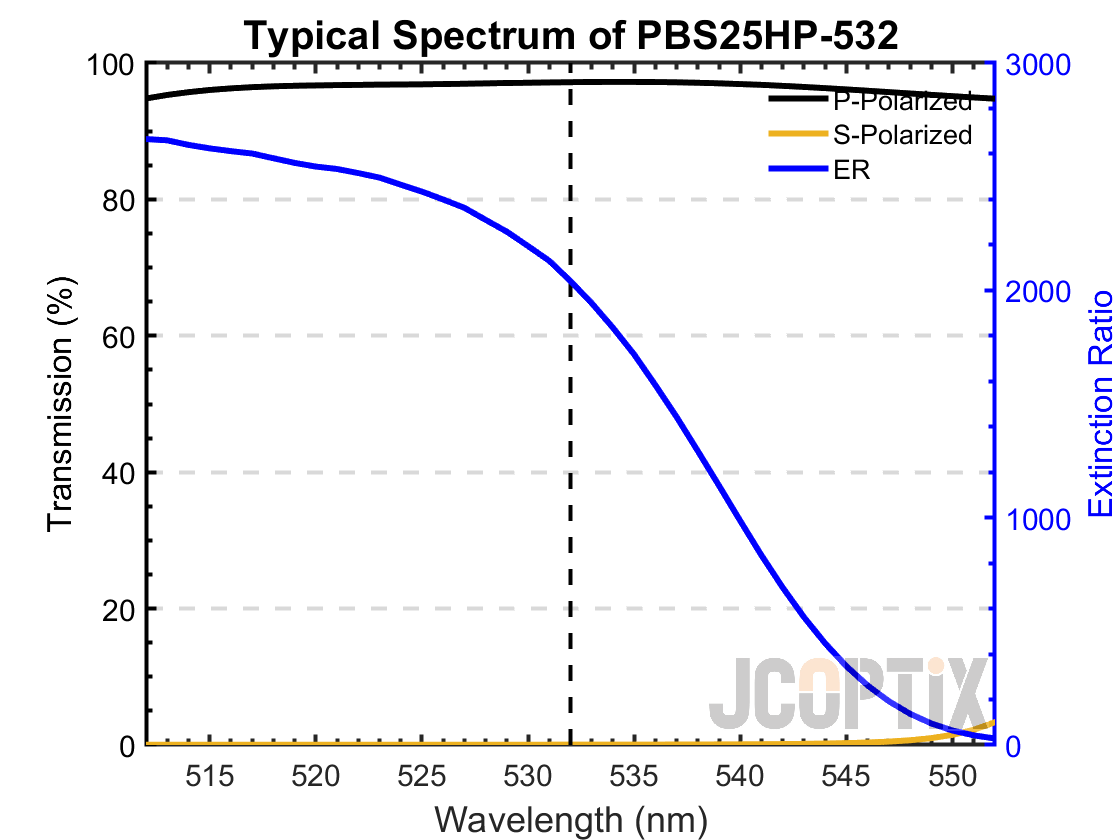

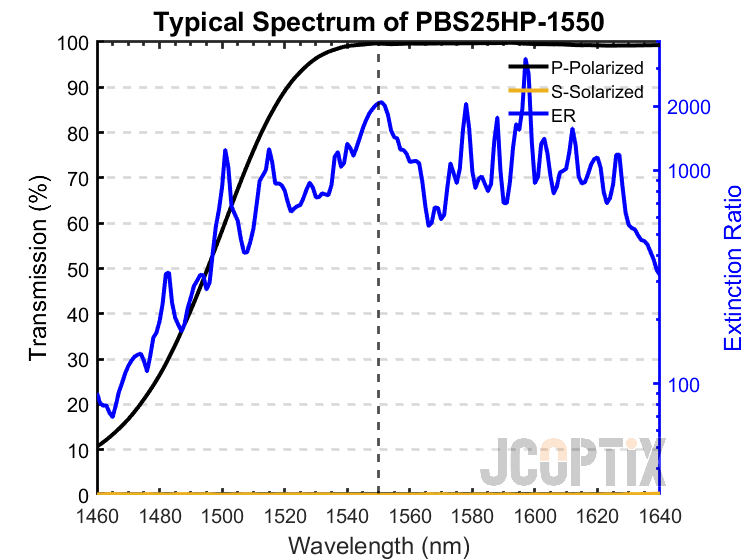

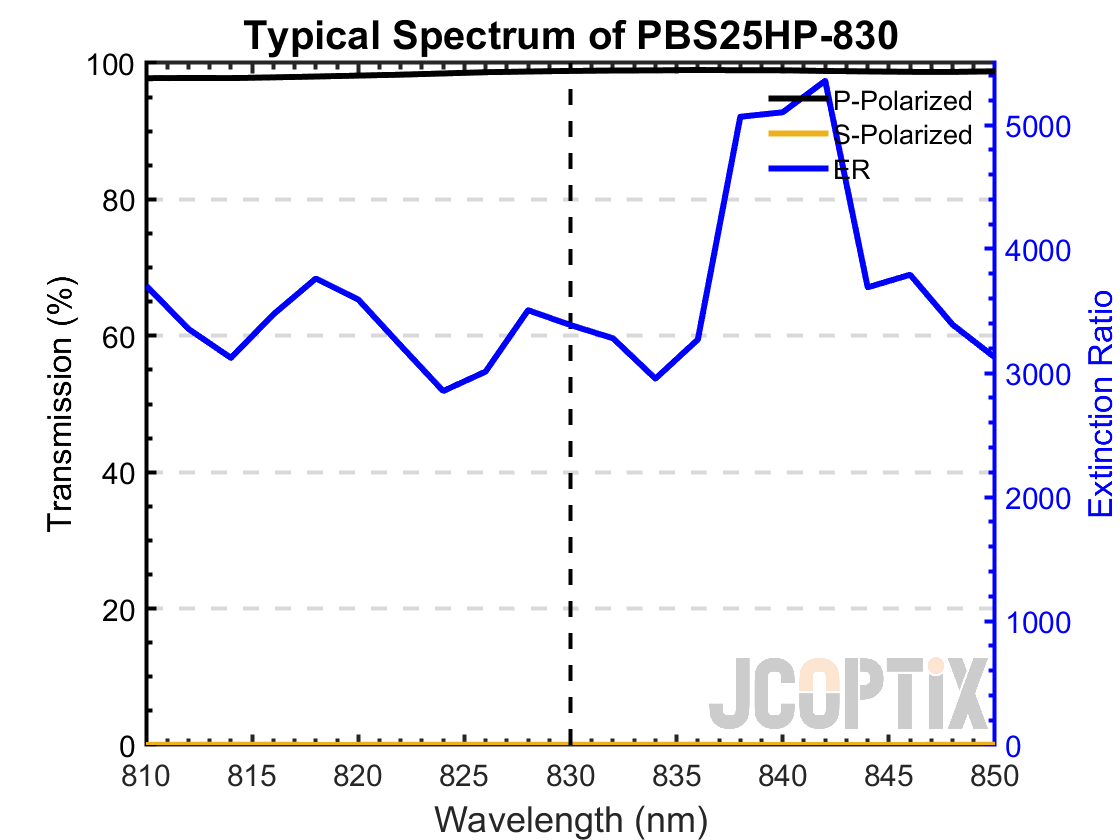

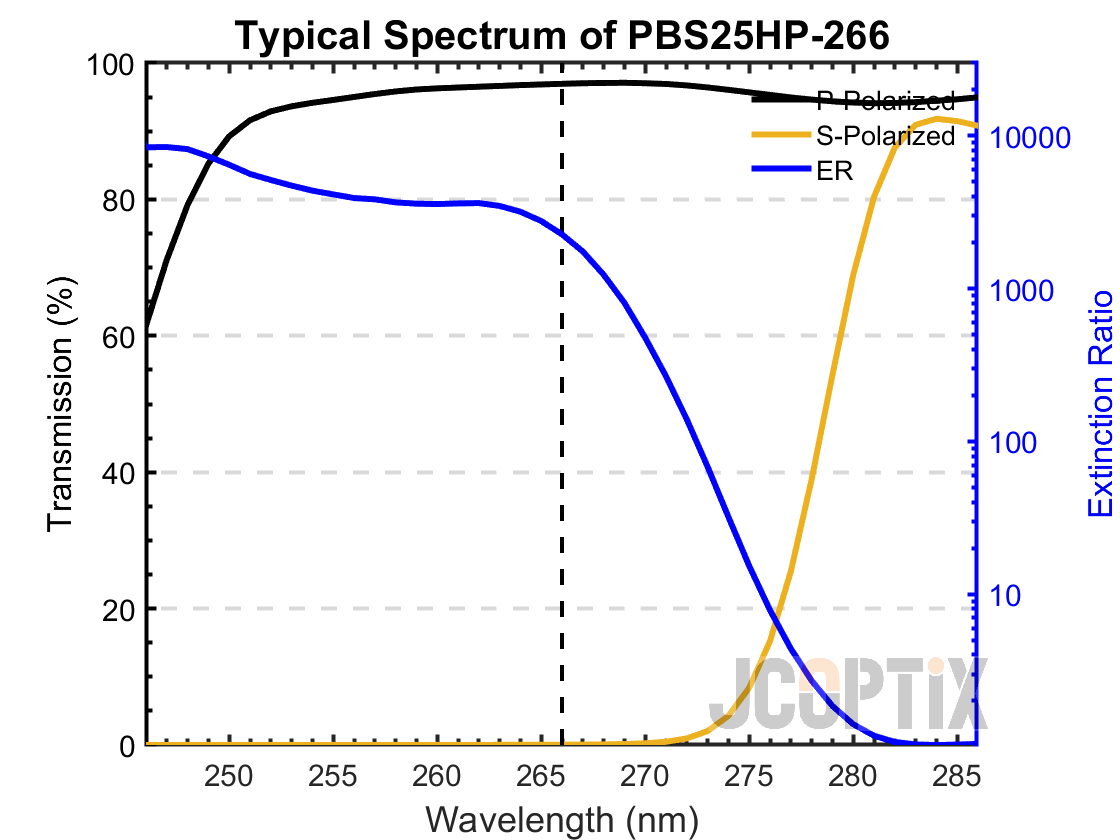

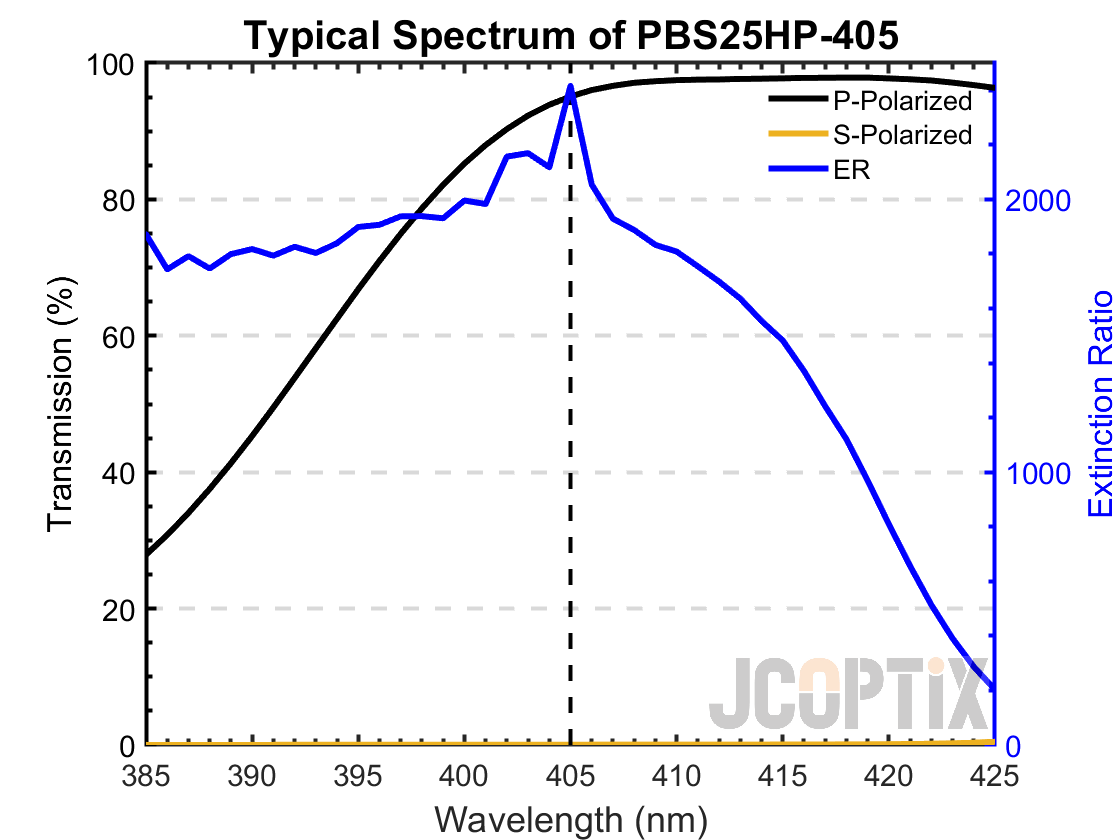

- 曲線
產品說明
晶萃光學JCOPTIX提供的高功率激光線偏振分束立方體，由一對精密直角棱鏡組成，在一個直角棱鏡的斜面上鍍有針對工作波長設計的分光膜。入射光被分成兩束正交的線性偏振光，p偏振光透射，而s偏振光被反射。
兩個直角棱鏡的分界面通過無環氧樹脂的光學接觸鍵合方法（光膠）粘合在一起，而非普通膠合，能最大程度地減少吸收和散射損耗，提高激光損傷閾值。立方體每個表面都經過拋光，平整度高，極大減少波前畸變，并且鍍有V型介質膜，減少光束在立方體表面的反射。
晶萃光學JCOPTIX提供多個波長（266 nm，405 nm，780 nm，808 nm，830 nm，850 nm，1550 nm和Nd:YAG諧波的主要波長355 nm，532 nm，1064 nm）的高功率激光線偏振分束立方，并提供預安裝在30 mm同軸立方體安裝座內的版本。如需其他特定波長、尺寸，請聯系技術支持。
通用參數
光學元件材質 紫外熔融石英 | 尺寸 25.4 mm × 25.4 mm × 25.4 mm |
通光孔徑 >22.86 mm × 22.86 mm | 消光比（Tp:Ts） >2000:1 |
鍍膜 增透膜，分光膜 | 增透膜 R< 0.25% @ 0°AOI |
分光膜 Tp >95%，Rs >99.5% | 出射角度 透射：0° ± 5 arcmin；反射：90° ± 5 arcmin |
透射波前差（@633 nm） λ/4 | 表面平整度（@633 nm） λ/10 |
表面光潔度（劃痕/麻點） 20/10 |
PBS25HP-266(M)
PBS25HP-355(M)
PBS25HP-405(M)
PBS25HP-532(M)
PBS25HP-633(M)
PBS25HP-780(M)
PBS25HP-808(M)
PBS25HP-830(M)
PBS25HP-850(M)
PBS25HP-1064(M)
PBS25HP-1550(M)
高功率激光線偏振分束立方體，L=25.4 mm，材料：UVFS
?shù)立方體__202112200954040799.png)
- 高損傷閾值
- 高消光比，大于2,000:1
- 未安裝版本
晶萃光學JCOPTIX提供的高功率激光線偏振分束立方體，由一對精密直角棱鏡組成，在一個直角棱鏡的斜面上鍍有針對工作波長設計的分光膜。入射光被分成兩束正交的線性偏振光，p偏振光透射，而s偏振光被反射。
晶萃光學JCOPTIX提供多個波長（266 nm，405 nm，780 nm，808 nm，830 nm，850 nm，1550 nm和Nd:YAG諧波的主要波長355 nm，532 nm，1064 nm）的高功率激光線偏振分束立方。如需其他特定波長、尺寸，請聯系技術支持。
| 產品型號 | 3D預覽 | 光學元件材質 | 尺寸 | 工作波長 | 消光比（Tp:Ts） | 分享 | 對比 | 單價 | 發貨日期 | 購物車 |
|---|---|---|---|---|---|---|---|---|---|---|
| 紫外熔融石英 | 25.4 mm × 25.4 mm × 25.4 mm | 266 nm | >2,000:1 | ￥3,648.00 | 當天 | |||||
| 紫外熔融石英 | 25.4 mm × 25.4 mm × 25.4 mm | 355 nm | >2,000:1 | ￥3,688.00 | 當天 | |||||
| 紫外熔融石英 | 25.4 mm × 25.4 mm × 25.4 mm | 405 nm | >2,000:1 | ￥3,688.00 | 當天 | |||||
| 紫外熔融石英 | 25.4 mm × 25.4 mm × 25.4 mm | 532 nm | >2,000:1 | ￥3,688.00 | 當天 | |||||
| 紫外熔融石英 | 25.4 mm × 25.4 mm × 25.4 mm | 633 nm | >2,000:1 | ￥3,688.00 | 4周 | |||||
| 紫外熔融石英 | 25.4 mm × 25.4 mm × 25.4 mm | 780 nm | >2,000:1 | ￥3,688.00 | 當天 | |||||
| 紫外熔融石英 | 25.4 mm × 25.4 mm × 25.4 mm | 808 nm | >2,000:1 | ￥3,648.00 | 當天 | |||||
| 紫外熔融石英 | 25.4 mm × 25.4 mm × 25.4 mm | 830 nm | >2,000:1 | ￥3,648.00 | 當天 | |||||
| 紫外熔融石英 | 25.4 mm × 25.4 mm × 25.4 mm | 850 nm | >2,000:1 | ￥3,648.00 | 當天 | |||||
| 紫外熔融石英 | 25.4 mm × 25.4 mm × 25.4 mm | 1064 nm | >2,000:1 | ￥3,788.00 | 1周 | |||||
| 紫外熔融石英 | 25.4 mm × 25.4 mm × 25.4 mm | 1550 nm | >2,000:1 | ￥3,648.00 | 當天 |
高功率激光線偏振分束立方體，L=25.4 mm，材料：UVFS，安裝于30 mm同軸立方體安裝座
- 高損傷閾值
- 高消光比，大于2,000:1
- 已安裝版本
晶萃光學JCOPTIX提供的高功率激光線偏振分束立方體，由一對精密直角棱鏡組成，在一個直角棱鏡的斜面上鍍有針對工作波長設計的分光膜。入射光被分成兩束正交的線性偏振光，p偏振光透射，而s偏振光被反射。
晶萃光學JCOPTIX提供預安裝在30 mm同軸立方體安裝座內的高功率激光線偏振分束立方，覆蓋多個波長（266 nm，405 nm，780 nm，808 nm，830 nm，850 nm，1550 nm和Nd:YAG諧波的主要波長355 nm，532 nm，1064 nm）。如需其他特定波長、尺寸，請聯系技術支持。
| 產品型號 | 3D預覽 | 光學元件材質 | 工作波長 | 消光比（Tp:Ts） | 機械外殼尺寸 | 分享 | 對比 | 單價 | 發貨日期 | 購物車 |
|---|---|---|---|---|---|---|---|---|---|---|
| 紫外熔融石英 | 266 nm | >2,000:1 | 41 mm × 41 mm × 41 mm | ￥3,948.00 | 當天 | |||||
| 紫外熔融石英 | 355 nm | >2,000:1 | 41 mm × 41 mm × 41 mm | ￥4,088.00 | 當天 | |||||
| 紫外熔融石英 | 405 nm | >2,000:1 | 41 mm × 41 mm × 41 mm | ￥4,088.00 | 當天 | |||||
| 紫外熔融石英 | 532 nm | >2,000:1 | 41 mm × 41 mm × 41 mm | ￥4,088.00 | 當天 | |||||
| 紫外熔融石英 | 633 nm | >2,000:1 | 41 mm × 41 mm × 41 mm | ￥4,088.00 | 當天 | |||||
| 紫外熔融石英 | 780 nm | >2,000:1 | 41 mm × 41 mm × 41 mm | ￥4,088.00 | 當天 | |||||
| 紫外熔融石英 | 808 nm | >2,000:1 | 41 mm × 41 mm × 41 mm | ￥3,948.00 | 當天 | |||||
| 紫外熔融石英 | 830 nm | >2,000:1 | 41 mm × 41 mm × 41 mm | ￥3,948.00 | 當天 | |||||
| 紫外熔融石英 | 850 nm | >2,000:1 | 41 mm × 41 mm × 41 mm | ￥3,948.00 | 當天 | |||||
| 紫外熔融石英 | 1064 nm | >2,000:1 | 41 mm × 41 mm × 41 mm | ￥4,088.00 | 當天 | |||||
| 紫外熔融石英 | 1550 nm | >2,000:1 | 41 mm × 41 mm × 41 mm | ￥3,948.00 | 當天 |
30 mm同軸立方體，用于棱鏡及分束立方
- 外形尺寸：41 mm × 41 mm × 41 mm
- 適配25.4 mm 分束立方體和25 mm直角棱鏡
- 側面帶4個SM1螺紋孔，底座帶M4螺紋孔
晶萃光學JCOPTIX提供的30 mm同軸立方體MCC3-C可用于安裝邊長 25.4或 25 mm 的立方體光學元件，如分束立方、直角棱鏡、直角棱鏡反射鏡等，可兼容30 mm同軸系統和自由空間光路。如需安裝5 mm、10 mm、12.7 mm或20 mm分束立方體可通過我們的MCC3-CA系列分束立方體轉接件進行安裝。光學元件或者轉接件通過同軸立方體內部的三角壓板上的三個1.5 mm HEX內六角螺釘壓緊固定，安裝時必須平整對準底座的三個角，注意不要擰得過緊以免損傷光學件。三角壓板內側也設置有膠墊可保護光學元件。立方體的四個側面中心均設置有SM1螺紋孔和美制4-40螺孔，用于連接SM1螺紋組件和同軸系統接桿，底部設置有M4螺紋孔用于連接接桿。
| 產品型號 | 3D預覽 | 元件固定方式 | 適用光學元件 | 分享 | 對比 | 單價 | 發貨日期 | 購物車 |
|---|---|---|---|---|---|---|---|---|
| 壓蓋固定 | 25.4 mm分束立方體/25 mm直角棱鏡 | ￥663.00 | 4周 |
二維棱鏡調整架
整架2_畫板 1_202203251048122699_202205231617357302.png)
- 適用于夾持棱鏡、立方體等光學元件
- ±4°的俯仰和傾斜調節，調節精度0.38°/轉
- 安裝平板可以自行拆裝，實現左、右手結構互換安裝
- 附送MMA-CA1可調小壓臂（可單獨購買），夾持最大高度26 mm光學元件（可拓展高度）
晶萃光學JCOPTIX提供二維棱鏡調整架適用于夾持棱鏡、立方體等光學元件。調整架包括L型調整支架和安裝平板。L型調整支架上設置有兩個M6 × 0.25螺紋副，可實現±4 °俯仰和偏擺調節，調節精度為0.38°/轉；并附送二顆M4 × 10圓柱頭螺釘。
安裝平板可以拆下，固定到任一安裝臂上，實現左手或右手結構的互換。（觀察者正對調整架，豎直的安裝臂相對于入射光處于左側時，稱為左手結構；反之稱為右手結構。）
安裝平板上設置有六個M4螺紋貫穿孔用于安裝可調壓臂。光學元件通過壓臂末端M4尼龍頭緊定螺釘（兼容2 mm六角扳手）固定，適用最大高度為26 mm的光學元件。可調壓臂自帶MMA-EP1壓臂延長接桿。如需安裝更高光學元件，可搭配MMA-EP1（增高33 mm）或MMA-EP2（增高58 mm）壓臂延長接桿。
二維平臺調整架
調整架_202307211110503543.png)
- ±3°或±4°的俯仰和傾斜調節
- 適用于夾持棱鏡、立方體等光學元件
- 通過可調壓臂夾持光學元件（壓臂高度可拓展）
- 安裝平臺尺寸50 mm ×?50 mm和75 mm × 75 mm可選
晶萃光學JCOPTIX提供的二維平臺調整架適用于夾持棱鏡、立方體等光學元件。平臺板可以水平或垂直方向安裝，其中MMB-1調整架帶有50 mm正方形安裝平臺板且附送可調壓臂，可夾持最大高度26 mm的光學元件。MMB-2調整架帶有75 mm正方形安裝平臺板且附送可調壓臂，可夾持最大高度88 mm的光學元件。
MMB-1調整架上設置有兩個M6 × 0.25螺紋副，可實現±4 °俯仰和偏擺調節，調節精度為0.38°/轉。安裝平臺板上有5個M4螺紋貫穿孔，可用于安裝可調壓臂，光學元件通過壓臂末端M4尼龍頭緊定螺釘（兼容2 mm六角扳手）固定。 MMB-2調整架上設置有兩個M6 × 0.25螺紋副，可實現±3 °俯仰和偏擺調節，調節精度為0.25°/轉，安裝平臺板上分布有M4和M6螺紋貫穿孔，光學元件通過可調壓臂上的彈性手?jǐn)Q螺絲固定。兩款調整架固定后板中心上均設置了一個帶十字刻線的M4螺孔，螺孔位置和正方形平臺板中心重合，可配合12.7mm的接桿水平安裝調整架。
正方形安裝平臺板上有5個M4螺紋貫穿孔，用于安裝可調壓臂。光學元件通過壓臂末端M4尼龍頭緊定螺釘（兼容2 mm六角扳手）固定，適用最大高度為26 mm的光學元件。可調壓臂自帶MMA-EP1壓臂延長接桿。如需安裝更高光學元件，可搭配MMA-EP1（增高33 mm）或MMA-EP2（增高58 mm）壓臂延長接桿。
