平凹柱面透鏡，材料：UVFS，增透膜T3：650-1100 nm
- 透鏡材質：N-BK7
- 設計波長/工作波長：587.6 nm / 650-1100 nm
- 可用于光束整形、光學成像等
- 產品介紹
- 曲線
產品說明
晶萃光學JCOPTIX提供的平凹柱面透鏡是一種非球面透鏡，在一維方向?qū)馐M(jìn)行整形可改變光斑尺寸。透鏡結構采用平面加凹柱面設計，焦距為負，當光束發散時，將凹面朝向光源可有效降低球差和色差。紫外熔融石英是一種在紫外波段透過率高、熱膨脹系數低的光學材料，晶萃光學JCOPTIX提供的平凹UVFS未鍍膜柱面透鏡均采用UVFS材質制成，可用于衛生設備和半導體元件制造等。
晶萃光學JCOPTIX提供不同材質的光學透鏡，如N-BK7、紫外熔融石英。不同材質透鏡均可不鍍增透膜（工作波段寬、損傷閾值大）或選鍍增透膜，晶萃光學目前針對UVFS材質透鏡提供四個波段增透膜層可選：245-400 nm、350-700 nm、650-1100 nm、1050-1700 nm。針對不同應用場景和需求晶萃光學提供定制服務，可定制項包括透鏡尺寸、材料、焦距、鍍膜等，如有其他需求，請聯系技術支持。
通用參數
光學元件材料 UVFS | 鍍膜 T3增透膜 |
工作波長 650-1100 nm | 增透膜 Ravg< 0.5% @ 650-1100 nm |
通光孔徑 >90% of Surface Dimensions | 表面光潔度（劃痕/麻點） 60/40 |
平面平整度（@633 nm） λ/2 | 曲面PV值 λ/4 |
曲面光圈數 3 | 偏心度 < 3 arcmin |
損傷閾值 0.1 J/cm2 ，1030 nm，230 fs，10 Hz |

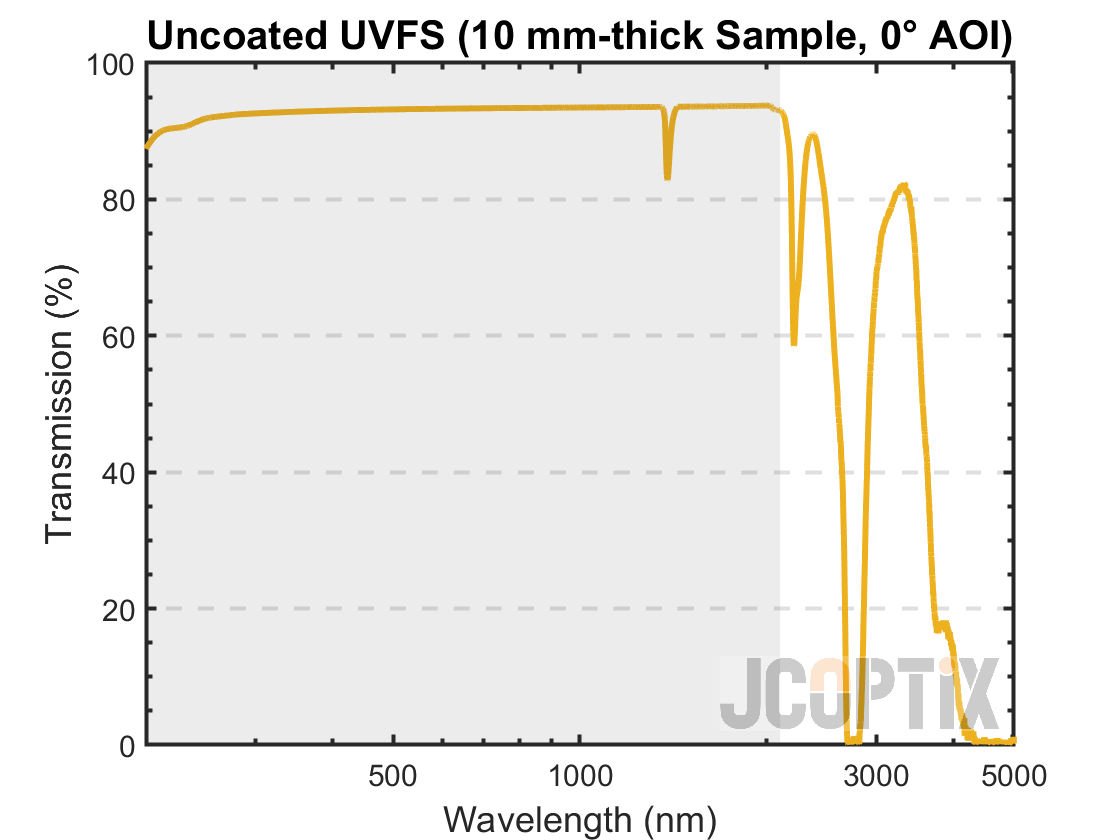

Uncoated UVFS Transmission

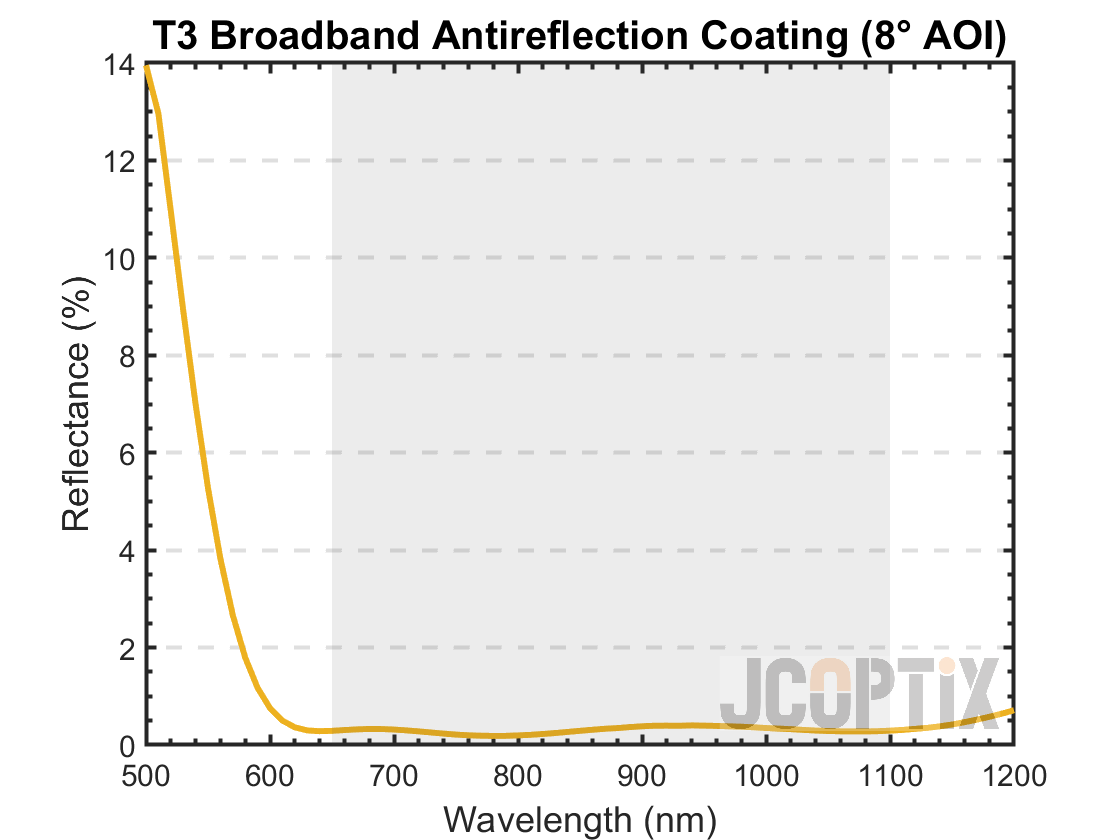

T3 Broadband AR Coating
平凹柱面透鏡，材料：UVFS，增透膜T3：650-1100 nm
| 產品型號 | 3D預覽 | 工作波長 | 焦距 | 長度（L） | 寬度（H） | 分享 | 對比 | 單價 | 發貨日期 | 購物車 |
|---|---|---|---|---|---|---|---|---|---|---|
| 650-1100 nm | -8.0 mm | 11.0 mm | 7.2 mm | ￥988.00 | 4周 | |||||
| 650-1100 nm | -10.0 mm | 14.0 mm | 9.0 mm | ￥988.00 | 4周 | |||||
| 650-1100 nm | -12.7 mm | 15.0 mm | 10.0 mm | ￥1,060.00 | 4周 | |||||
| 650-1100 nm | -25.0 mm | 15.0 mm | 10.0 mm | ￥1,060.00 | 4周 | |||||
| 650-1100 nm | -25.0 mm | 23.0 mm | 15.0 mm | ￥1,068.00 | 4周 | |||||
| 650-1100 nm | -25.0 mm | 30.0 mm | 20.0 mm | ￥1,288.00 | 4周 | |||||
| 650-1100 nm | -25.4 mm | 33.0 mm | 22.0 mm | ￥1,688.00 | 4周 | |||||
| 650-1100 nm | -30.0 mm | 30.0 mm | 20.0 mm | ￥1,288.00 | 4周 | |||||
| 650-1100 nm | -75.0 mm | 30.0 mm | 20.0 mm | ￥1,288.00 | 4周 | |||||
| 650-1100 nm | -100.0 mm | 45.0 mm | 30.0 mm | ￥2,280.00 | 4周 | |||||
| 650-1100 nm | -500.0 mm | 45.0 mm | 30.0 mm | ￥2,138.00 | 4周 |
