晶萃光學：極限對標——用實測參數突破精度邊界
2025-07-01
位移臺、接桿、安裝架等作為實驗室高頻次使用的基礎工具，這些基礎產品的可靠性和易用性直接影響實驗的流暢度和結果的穩定性。因此，我們采用更好的材質、更優異的結構，讓它們能經得起長期、高頻的使用，減少實驗干擾因素。
接桿是搭建光路最基礎的支撐元件，其中可調高度接桿因其高度靈活可調而備受關注。但市場上提供的常見產品在調節高度時，接桿本身和上面所固定的元件往往會跟著一起旋轉，這在需要精確控制元件方向的應用場景中非常不便，甚至可能破壞已調整好的光路。
與常見可調高度接桿不同，晶萃光學JCOPTIX采用獨特的直線往復式調節機構。用戶在調節高度時，只需旋動底部旋轉調節環，接桿會垂直地、直線地上下移動，自身并不會發生任何旋轉。這便徹底避免了調節過程中對已安裝光學元件角度的影響，更加適合精密光路搭建。此外，為保持穩定性，在將接桿調節到所需高度后，可以通過側面的手擰螺絲進行鎖緊固定，確保接桿高度位置在長期使用中保持不動。
除了這些針對可調高度接桿的特殊優化外，晶萃光學JCOPTIX提供的不銹鋼接桿系列產品表面也均進行了優化：
- 精細噴砂： 接桿表面經過精細噴砂處理。這不僅提升了外觀質感，更重要的是能有效減少雜散光的反射，降低雜散光對精密光學系統的干擾。
- 表面鈍化： 在噴砂后，對接桿進行鈍化處理，從而在不銹鋼表面形成一層致密、均勻、化學性質穩定的鈍化膜，從而提升產品的防銹及防腐蝕能力，使其能適應更廣泛的實驗室環境。
二、 手動鋁制位移臺
位移臺作為精密調節的關鍵工具，晶萃光學JCOPTIX針對精度、承載能力等重要性能指標也做了優化，使其在同類產品前能展現出更優異的性能。
晶萃光學JCOPTIX所提供的手動鋁制位移臺運動精度高（高運動直線度和運動平行度），采用了進口三豐微分頭和高精度交叉滾柱導軌：
- 高精度驅動器：我們選用進口日本三豐（Mitutoyo）高精度微分頭，和國產微分頭相比，其內部制造精度更高，傳動更順滑，定位精度更高、穩定性更高，長期使用精度衰減小，保證了調節的可靠性和重復性。
- 高精度交叉滾柱導軌：導軌是位移臺的核心部件，決定了其剛性和承載能力。我們摒棄了常見的滾珠導軌，采用高精度交叉滾柱導軌。相比之下，其承載能力與剛性更強（水平負載能力可達42 kg）。這使得位移臺在負載下變形極小，保證了調節精度。高精度交叉滾柱導軌配合精密加工的主體件，能提供遠超普通滾珠導軌的運動精度和直線度。
晶萃光學JOCPTIX提供的位移臺產品在產品詳細參數中明確標識了運動直線度、運動平行度等關鍵參數，選型更方便快捷。作為位移臺核心性能的體現，我們的每一臺出廠產品都經過專業設備檢驗，確保其符合要求。
三、 SM1高精度伸縮套筒
在搭建同軸系統時，有時需要沿光軸方向調節內部光學元件（如透鏡、光闌）的位置。傳統的伸縮套筒在使用過程中，內部元件常常會伴隨旋轉或產生微小偏擺，這對于偏振敏感的實驗（如涉及偏振片、波片）或要求嚴格同軸的應用是難以接受的。晶萃光學JCOPTIX提供的SM1高精度伸縮套筒SM1-Z內部采用了非旋轉式結構。當用戶旋轉套筒外部的調節環進行伸縮操作時，內部光學元件在軸向移動過程中不會發生轉動，且調節機構設計精密，調節精度高并且調節過程均勻連續，便于進行精細的位置控制。
此外，相比于其它市面上常見的伸縮套筒，晶萃光學JCOPTIX提供的SM1高精度伸縮套筒結構緊湊、兼容性強。套筒上設有標準SM1（1.035”-40）外螺紋，可以非常方便地直接接入30 mm同軸系統內，在實現精密均勻的調節的同時不會影響同軸系統其他元件的安裝和光路走向。
四、 激光收集筒
高功率激光器在實驗中有著廣泛的應用，為保證激光安全防護，必須妥善管理其未使用的光束（特別是末端光束），激光收集筒就是專門用于安全吸收和消散這些光束能量的設備。

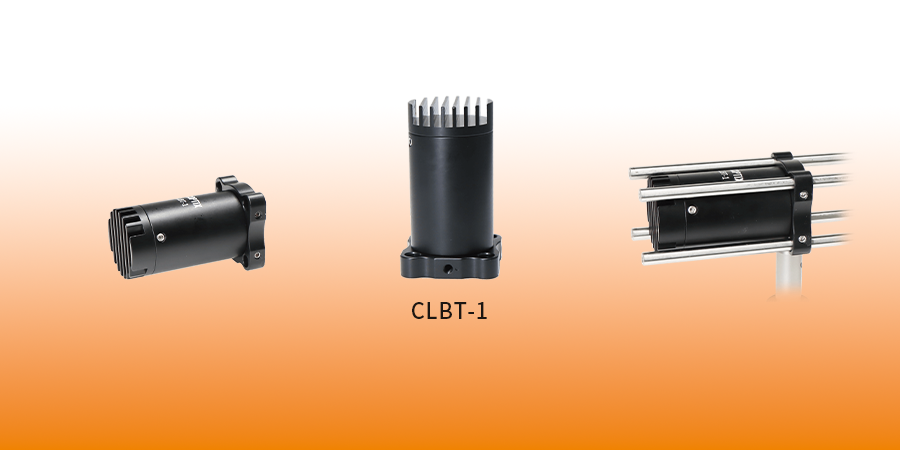

晶萃光學JCOPTIX提供的CLBT-1激光收集筒內壁車削有消光螺紋，能減少危險反射光（回光）和雜散光的逸出，最大程度增加入射光束的吸收。為防止高功率激光長時間照射會導致收集筒積聚大量熱量，CLBT-1尾部采用散熱片式設計，能更有效地降低筒體溫度升高。
和市面上常見的激光收集筒相比， CLBT-1設計小巧緊湊，體積小，重量輕，能適應更小的安裝空間，且安裝方式靈活多變，具有更強的兼容性。CLBT-1上帶有同軸安裝板，可直接接入30 mm同軸系統；收集筒上還設有M4螺紋孔，用戶可使用接桿連接收集筒，直接安裝于面包板或光學平臺上，用于自由空間光路。
面對這些市場上常見的、已有的通用產品，我們不滿足于“能用”，而是追求“好用”和“耐用”。晶萃光學JCOPTIX對實驗工具不斷打磨，不斷優化改進，確保每一次實驗的順利進行。
