接桿支架叉式壓塊是一種常用的光學實驗配件，主要用于固定安裝光學接桿或接桿支架，對光路系統進行固定。

為方便您的使用和選型，我們抽取市面上的幾款叉塊進行了鎖緊力的測試。

下圖為鎖緊扭矩為25 N·m時，三款叉塊的正反面對比圖。此時1號叉塊已發生斷裂，2號叉塊已發生明顯形變，而晶萃光學JCOPTIX提供的叉塊變形較小。

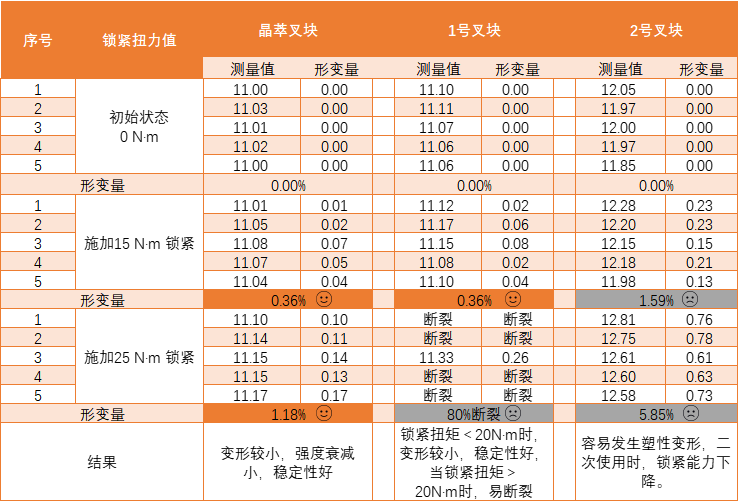

為方便您更直觀地了解三種叉塊的性能，我們?cè)谙卤碇辛谐隽瞬煌ぞ叵碌牟鎵K形變量。相對其它兩種叉塊，晶萃光學JCOPTIX提供的叉塊變形更小，強度衰減小，穩定性更好。

晶萃光學JCOPTIX提供的叉式壓塊由316不銹鋼制成，采用粉末冶金一體式成型，具有高強度、耐腐蝕、以及較低的熱膨脹性。叉塊為三點式接觸設計，確保鎖緊時受力均勻，具備較高的穩定性。叉塊帶有腰型沉頭槽，用于安裝M6內六角圓柱頭螺釘。開口式的結構，可自由選擇安裝位置。

為保證您使用叉式壓塊固定接桿組件時具有更好的穩定性，晶萃光學JCOPTIX建議您：

使用叉塊鎖緊高度較低的接桿或接桿支架時，建議鎖緊扭矩15 N·m左右；

使用叉塊鎖緊高度較高的接桿或接桿支架時，鎖緊扭矩可適當加大，但不建議超過20 N·m。當鎖緊扭矩大于20 N·m時，M6內六角螺釘（304材質）有斷裂風險，需更換高強度螺釘；當鎖緊扭矩大于25 N·m時，可能會對光學平臺造成損傷。

晶萃光學JCOPTIX提供多種夾持直徑的叉式壓塊，可分別用于固定12.7 mm帶底座接桿支架、25 mm帶底座接桿、38 mm帶底座接桿等。為保證穩定性，應選用合適的叉塊與接桿支架或底座搭配使用。此外，為靈活定位安裝組件，晶萃光學JCOPTIX提供的叉式壓塊具有不同的腰型沉頭槽長度，可以通過附帶的M6內六角圓柱頭螺絲及墊片進行固定。在使用時，應注意不要過度擰緊叉塊，以免損壞叉塊或造成光學平臺表面變形。

晶萃光學JCOPTIX除提供標準接桿支架叉式壓塊外，還提供無空隙撓性壓塊，特殊處理的材質和設計，可在實現接桿穩定固定的基礎上，減小對光學平臺或面包板的損傷。

叉式壓塊作為一種非常實用的光學實驗配件，能夠?yàn)橛脩籼峁┓€(wěn)定可靠的固定解決方案。
