中性密度濾光片選型指南
2025-05-09
中性密度濾光片，又叫光學衰減片、ND濾光片，其可對入射光束能量進行非選擇性衰減，適用于中低功率激光器的能量衰減。通常我們使用濾光片的光密度（OD值），即濾光片的衰減系數，表征中性密度濾光片衰減光強的能力：入射光的透過率\( T=10^{-OD} \) ，光密度越高，則入射光的透過率越低。光密度可以疊加，當疊加多個濾光片使用時，總的光密度值是每個濾光片的光密度之和。
晶萃光學JCOPTIX目前提供一系列、近200款中性密度濾光片，可配合濾光片安裝支架使用，滿足各種實驗需求。

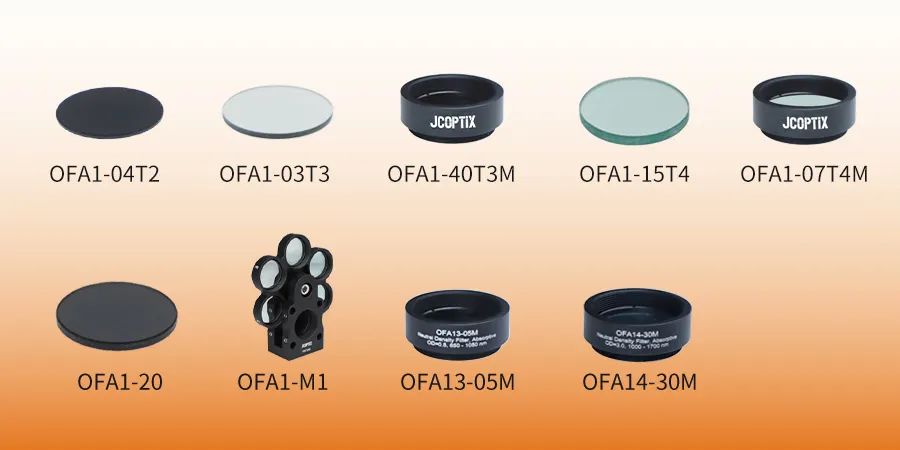

吸收型中性密度濾光片
吸收型中性密度濾光片，通過改變吸收材料的種類和厚度，以獲得不同的光衰減能力，適用于低功率激光器。
普通吸收型中性密度濾光片，包含400-650 nm、650-1050 nm、1000-1700 nm三種工作波段，光密度范圍覆蓋0.1-8.0，有圓形、正方形等多種形狀、尺寸可選。
雙面鍍增透膜吸收型中性密度濾光片，晶萃光學JCOPTIX近期將上線該系列中性密度濾光片。以肖特玻璃為基底，根據工作波段在基底前后表面雙面鍍有增透膜，覆蓋350-700 nm、650-1050 nm、1050-1700 nm三種工作波段，光密度范圍為0.1-6.0。該系列中性密度濾光片在工作波段內將提供更卓越的光衰減性能。敬請期待！

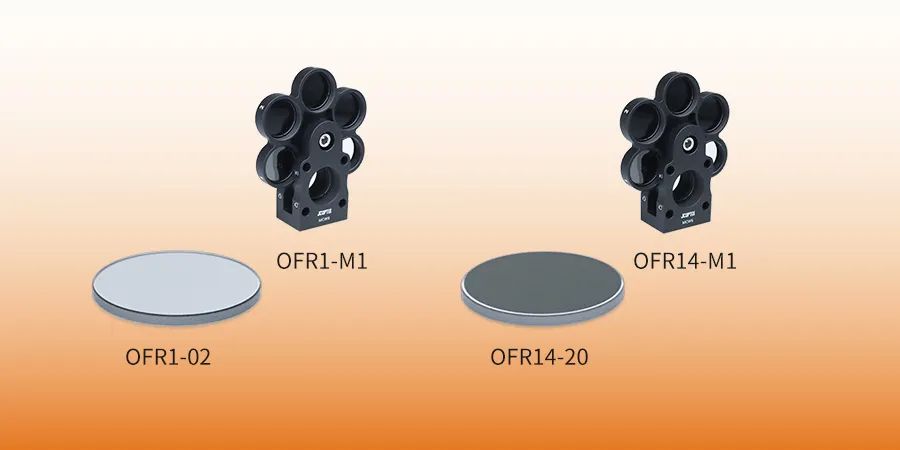

反射型中性密度濾光片
反射型中性密度濾光片，由玻璃基底上鍍Inconel金屬膜制成。Inconel合金在紫外到近紅外波段內具有平坦的光譜響應，可在寬波段范圍內實現中低功率光束的均勻衰減。目前晶萃光學JCOPTIX提供350-1100 nm和1100 nm-1700 nm兩種波段的反射型中性密度濾光片，光密度范圍覆蓋0.2-4.0，適用于中低功率激光器。
中性密度濾光片套裝
為方便客戶使用，晶萃光學JCOPTIX還提供多種濾光片套裝可供選購：
轉輪套裝中將6款不同光密度值的中性密度濾光片安裝于30 mm同軸濾光片轉輪上，并且每個濾光片安裝筒頂端均標識有該處濾光片的光密度值，以方便快速識別、使用。晶萃光學JCOPTIX提供三款吸收型中性密度濾光片轉輪套裝（OFA1-M1 、OFA13-M1 、OFA14-M1）和兩款反射型中性密度濾光片轉輪套裝（OFR1-M1、OFR14-M1），覆蓋不同工作波段。
普通已安裝套裝中包含不同光密度值的中性密度濾光片，所有濾光片直徑均為25.4 mm，且安裝于標準透鏡套筒SM1L6-A中，方便使用。晶萃光學JCOPTIX提供三款吸收型（OFK1、OFK3、OFK5）和兩款反射型（OFK2、OFK4）普通已安裝中性密度濾光片套裝，滿足不同工作波段的實驗需求。
可調中性密度濾光片
中性密度_202503261120068114.jpg)
晶萃光學JCOPTIX提供的可調中性密度濾光片，由圓形紫外熔融石英基底上鍍270°不同厚度Inconel金屬膜制成，可實現240-1200 nm波段范圍內光強的可調衰減，光密度值覆蓋0.04-4.0。
連續型中性密度濾光片表面從鍍膜起始位置起光密度線性增加，通過旋轉濾光片可連續調節光束衰減程度，獲得任意透射光功率。
階躍型中性密度濾光片表面有8或10個灰階，灰階之間光密度急劇變化，可應用于需要光密度劇變或需要知道光密度值的場合。
晶萃光學JCOPTIX提供除標準未安裝可調濾光片。未安裝的濾光片需配合中性密度濾光片旋轉支架使用，具體操作如視頻所示。
晶萃光學JCOPTIX還提供各類已安裝的可調濾光片：
安裝于旋轉支架上；
安裝于帶刻度盤安裝座上，安裝座帶有刻度盤和旋轉軸，帶刻度面為鍍膜面，可以根據角度精細調節光密度值；
安裝于30 mm同軸濾光片轉輪上，可兼容30 mm同軸系統使用。轉輪帶有角度刻度，在旋轉過程中可對入射光進行精密可調衰減控制。轉輪與可旋轉的杠桿臂相連，便于從光路中直接移出。
選型指南與使用規范
晶萃光學（JCOPTIX）提供全系列中性密度濾光片（ND Filter）產品，滿足不同實驗場景需求。選型建議遵循以下步驟：
1、功能定位：根據光路設計需求，確定濾光片類型（反射型/吸收型）；
2、參數匹配：依據工作波長范圍、光密度值（OD值）等關鍵指標篩選產品。

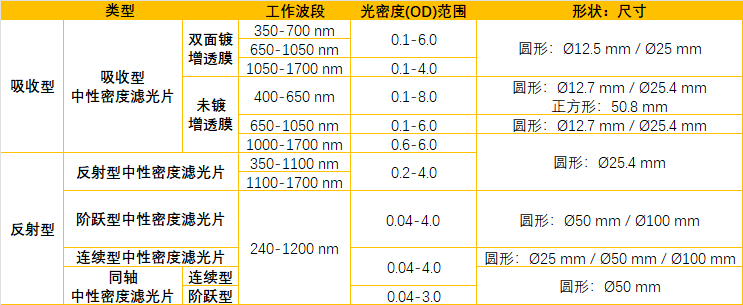

為方便您的選型，我們在下表中列出了一些常見的參數：
實驗中使用中性密度濾光片衰減激光能量時，應注意：
1.入射角度調節：使用反射型濾光片時需略微傾斜，避免標準具效應引起的有害干涉；
2.鍍膜面朝向：反射型濾光片應將金屬鍍膜面正對入射光束，使從無鍍膜第二表面反射的光先通過金屬鍍膜層，這將極大衰減無用的背向反射。同時需注意反射光路可能產生的雜散光；
3.熱管理控制：使用吸收型濾光片時，激光功率不能太高，且長時間使用導致的發熱可能會使濾光片變形，影響光斑形狀。高功率場景建議配合主動散熱裝置。
