液晶空盒
- 反平行（ECB）、平行（OCB）、90°扭曲（TN）取向
- 兩處灌晶口
- 盒厚均勻性 ± 1 μm
- 可根據客戶需求定制
- 產品介紹
- 常用灌晶方法
- 曲線
產品說明
晶萃光學JCOPTIX提供多種液晶空盒，可以用來測試各類液晶材料。所有液晶空盒基片內層均鍍有氧化銦錫（ITO）導電層和聚酰亞胺（PI）取向?qū)?。?biāo)準液晶盒共四種盒厚，三種取向結構。盒厚分別為4 μm，7.5 μm，9 μm和12 μm；取向結構分別為：反平行取向結構（ECB），平行取向結構（OCB）和90°扭曲取向結構（TN）。所有液晶空盒均設計為兩處灌晶口，方便于實驗室中進行簡易灌晶，如毛細效應灌晶。
除標準液晶空盒外，晶萃光學JCOPTIX還提供液晶空盒定制服務，如有定制和批量需求，請聯系技術支持。
通用參數
盒厚均勻性 ± 1 μm | 有效通光孔徑 10 mm × 10 mm |
ITO方阻 100-1000 Ω/square | 表面光潔度（劃痕/麻點） 60/40 |
表面平整度 λ/2 @ 636 nm | 尺寸 15 mm × 17 mm （L × W） |
玻璃材質 浮法玻璃 | 厚度 2.2 mm |
數量 20片 |

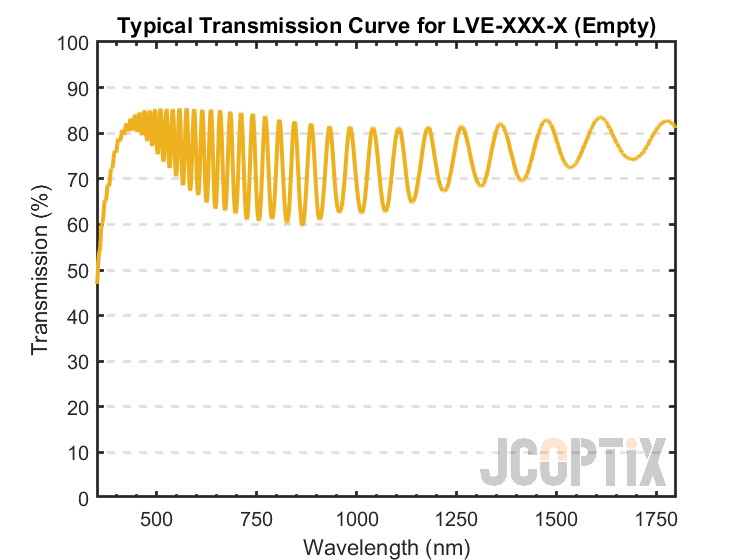

Transmission Curve of Empty Liquid Crystal Cell
*Due to the small cell thickness the transmission curve exhibits interference ripples from the Fabry–Pérot cavity

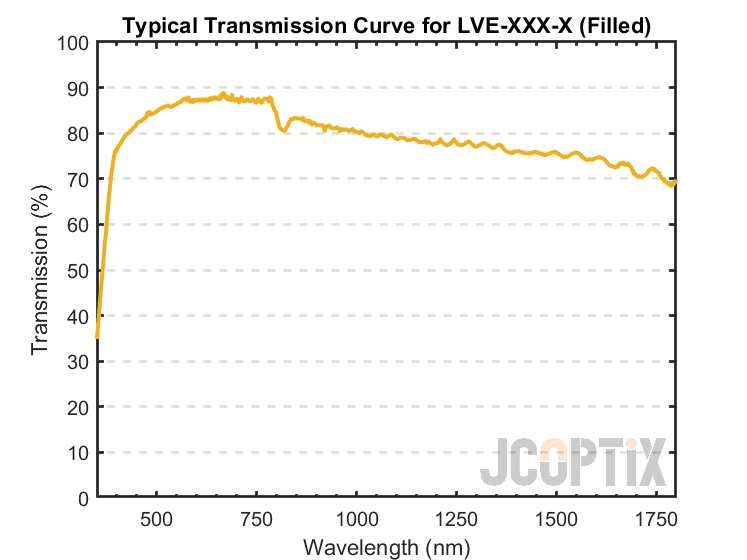

Transmission Curve of Liquid Crystal Cell
*Filled with JCOPTIX proprietary Quick-Response Liquid Crystal
反平行取向液晶空盒
- 反平行（ECB）取向
- 10 mm × 10 mm 有效通光孔徑
- 4 μm，7.5 μm，9 μm和12 μm共四種盒厚
晶萃光學JCOPTIX提供四種盒厚反平行取向液晶空盒。所有液晶空盒均設計為兩處灌晶口，方便于實驗室中進行簡易灌晶，如毛細效應灌晶。
| 產品型號 | 3D預覽 | 盒厚 | 盒厚均勻性 | PI取向 | 有效通光孔徑 | 數量 | 分享 | 對比 | 單價 | 發貨日期 | 購物車 |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 4 μm | ± 1 μm | 反平行 | 10 mm × 10 mm | 20片 | ￥398.00 | 當天 | |||||
| 7.5 μm | ± 1 μm | 反平行 | 10 mm × 10 mm | 20片 | ￥398.00 | 當天 | |||||
| 9 μm | ± 1 μm | 反平行 | 10 mm × 10 mm | 20片 | ￥398.00 | 當天 | |||||
| 12 μm | ± 1 μm | 反平行 | 10 mm × 10 mm | 20片 | ￥398.00 | 當天 |
平行取向液晶空盒
- 平行（OCB）取向
- 10 mm × 10 mm 有效通光孔徑
- 9 μm盒厚
晶萃光學JCOPTIX提供盒厚9 μm平行取向液晶空盒。液晶空盒設計為兩處灌晶口，方便于實驗室中進行簡易灌晶，如毛細效應灌晶。
| 產品型號 | 3D預覽 | 盒厚 | 盒厚均勻性 | PI取向 | 有效通光孔徑 | 數量 | 分享 | 對比 | 單價 | 發貨日期 | 購物車 |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 9 μm | ± 1 μm | 平行 | 10 mm × 10 mm | 20片 | ￥398.00 | 當天 |
扭曲向列相液晶空盒
- 90°扭曲（TN）取向
- 10 mm × 10 mm 有效通光孔徑
- 7.5 μm/12 μm盒厚
晶萃光學JCOPTIX提供盒厚7.5 μm/12 μm扭曲向列相液晶空盒。液晶空盒設計為兩處灌晶口，方便于實驗室中進行簡易灌晶，如毛細效應灌晶。
液晶控制器
- 適配可調液晶相位延遲器、偏振旋轉器和液晶盒等液晶器件
- 0 - ± 25 Vrms，500 Hz - 10 kHz
- 兩個雙向觸發端口，用于與外部設備同步
晶萃光學JCOPTIX提供適配可調液晶相位延遲器、偏振旋轉器和液晶盒的控制器，可輸出電壓0 - ± 25 Vrms，輸出頻率500 Hz - 10 kHz(50%占空比)，最大輸出電流50 mA?？刂破髦С滞獠啃盘?hào)觸發控制器電壓輸出或控制器輸出觸發信號，可實現與其他設備配合使用?？刂破骺赏ㄟ^(guò)BNC與可調液晶相位延遲器、偏振旋轉器和液晶盒連接；通過USB TYPE C與電腦連接，方便快捷。
| 產品型號 | 3D預覽 | 輸出數量 | 可調輸出電壓 | 可調輸出頻率 | 可調內部開關頻率 | 分享 | 對比 | 單價 | 發貨日期 | 購物車 |
|---|---|---|---|---|---|---|---|---|---|---|
| 1路 | 0 - ± 25 Vrms | 500 Hz - 10 kHz，50%占空比的方波 | 0.1-150 Hz @ 50%占空比 | ￥5,750.00 | 當天 |
矩形元件滑動安裝架
安裝架_202206201516324834.png)
- SM1外螺紋安裝孔
- 元件位置任意調節
- 可夾持光學元件寬度5-28 mm
矩形元件滑動安裝架適用于夾持矩形光學元件。矩形光學元件由兩個夾臂夾持，夾臂夾緊后可由兩側M4標準螺釘鎖緊實現光學鏡片夾緊。夾臂內側貼有1mm厚硅橡膠墊，用于保護光學鏡片。安裝架底板底部有標準M4螺紋孔，用于安裝光學接桿。安裝架也可通過標準SM1外螺紋快速安裝于自由空間旋轉鏡架MMR-1T或同軸旋轉鏡架MCRM-1T上。方便實現方形偏振光學元件軸向旋轉調節。比如對液晶盒，方形波片的快、慢軸方向調節或方形偏振片偏振方向調節。
| 產品型號 | 3D預覽 | 可夾持光學元件寬度 | 可夾持光學元件長度 | 通光孔徑 | 轉接螺紋孔 | 分享 | 對比 | 單價 | 發貨日期 | 購物車 |
|---|---|---|---|---|---|---|---|---|---|---|
| 5-28 mm | 不限 | 23 mm | SM1外螺紋 | ￥328.00 | 當天 |
同軸線夾
- 標準BNC公頭
- 適用于驅動小型光電器件
- 線纜長度：1.7 m
晶萃光學JCOPTIX提供專為驅動小型器件，特殊設計的同軸線夾。線夾由標準BNC公頭、同軸線、以及兩個特殊小型夾片組成，特別適用于驅動各種小型光電器件，比如液晶空盒等。
| 產品型號 | 3D預覽 | 夾片尺寸 | BNC線纜長度 | 接頭 | 分享 | 對比 | 單價 | 發貨日期 | 購物車 |
|---|---|---|---|---|---|---|---|---|---|
| ?2 mm × 23 mm | ?5 mm × 1.5 m | BNC公頭 | ￥228.00 | 當天 |
雙導銅箔膠帶
銅箔膠帶_202204291812008411.png)
- 雙面導電
- 膠帶粘性好、可折曲、導電性能佳
- 滿足各類導電需求
晶萃光學JCOPTIX提供的雙導銅箔膠帶采用優質導電膠和高質銅材料制造而成。膠帶粘性好、可折曲、導電性能佳，具有屏蔽電磁、防靜電，防輻射、耐寒耐溫、密封性強等特點。雙導銅箔膠帶廣泛應用于各類電子產品，便捷實現各種導電連接。
| 產品型號 | 3D預覽 | 尺寸（L × W ） | 厚度 | 導電 | 顏色 | 分享 | 對比 | 單價 | 發貨日期 | 購物車 |
|---|---|---|---|---|---|---|---|---|---|---|
| 30 m × 5 mm | 0.06 mm | 雙面導電 | 銅色 | ￥25.00 | 當天 |
導線
線_202204291808089818.png)
- 0.12 m2無氧銅導線
- 黑、白、紅三色可選
- 100米/卷
晶萃光學JCOPTIX提供適配液晶盒的導線。導線采用優質無氧銅導體，外覆聚氯乙烯絕緣包層。導線導電性好，不易發熱，電流負載強，可滿足長時間使用。
樣品收納盒
- 聚丙烯（PP）原料一體注塑
- 內格尺寸：3 cm × 3 cm × 1.9 cm（L × W × H）
- 固定24格，特別適用于收納液晶空盒
晶萃光學JCOPTIX提供固定式24格樣品收納盒。收納盒采用環保無色無味聚丙烯（PP）原料一體注塑而成，耐磨耐用；便攜搭扣設計，方便使用，掛環設計，可掛可串；內部?jī)筛窨刹鹦?，提供更多收納選擇。該款收納盒特別適用于收納玻璃基片和液晶空盒等光學實驗樣品。
晶萃光學JCOPTIX提供各種光學耗材，如有其他特殊定制需求，請聯系技術支持。
| 產品型號 | 3D預覽 | 外部尺寸（L × W × H） | 內格尺寸（L × W × H） | 格數 | 分享 | 對比 | 單價 | 發貨日期 | 購物車 |
|---|---|---|---|---|---|---|---|---|---|
| 19 cm × 13 cm × 2.2 cm | 3 cm × 3 cm × 1.9 cm | 24 | ￥24.00 | 當天 |
